دائرة الباور والكنترول لمحرك يعمل فى اتجاهين ويقف فترة بين كل اتجاه والاخر

elecengmoh · 10:43 AM

السلام عليكم ورحمة الله وبركاته
احبائى فى الله أعضاء وزائرى منتدى القرية الالكترونية ومشرفنا الغالى تحية طيبة وبعد

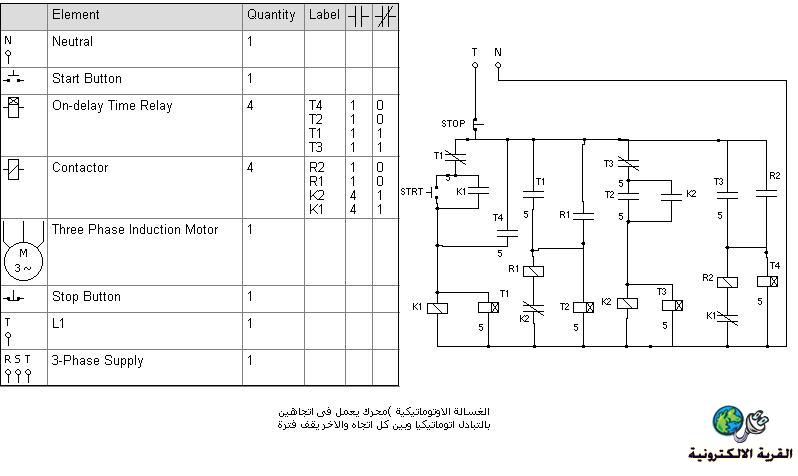

اليوم حبيت أشرح دائرة الباور والكنترول لمحرك يعمل فى اتجاهين ويقف فترة بين كل اتجاه والاخرمثل الغسالة الاتوماتيك مع التوضيح بالصور

وهذة صورة أخرى للعناصر المستخدمة

elecengmoh · 10:46 AM

من الواضح بالصور انها شارحه نفسها ولكن فى الاعادة افادة
k1 كونتاكتور الدوران فى الاتجاه الاول
k2 كونتاكتور الدوران فى الاتجاه المعاكس
R1,R2 ريليهات
T1 تيمر يعمل مع K1 لاعطاء الزمن المطلوب للدوران فى الاتجاه الاول و فى نهايه العد يعمل على توصيل الباور الى R1 ,T2
T2 تيمر يعمل معR1 لاعطاء الزمن المطلوب لوقف المحرك و فى نهايه العد يعمل على توصيل الباور الى K2 ,T3
T3 تيمر يعمل معK2 لاعطاء الزمن المطلوب للدوران فى الاتجاه المعاكس و فى نهايه العد يعمل على توصيل الباور الى T4, R2
T4 تيمر يعمل مع R2لاعطاء الزمن المطلوب لوقف المحرك و فى نهايه العد يعمل على توصيل الباور الى T1,K1

عند الضغط على start تمر الكهرباء الى k1,T1 فيعمل k1 ويدور المحرك فى الاتجاه الاول وتغلق النقطة المفتوحة k1 ويعد T1 الزمن المطلوب لدوران المحرك فى الاتجاه الاول
وفى نهاية العد يغير T1 نقاط تلامسه ويفصل الكهرباء عن k1 ,T1 ليقف المحرك وتصل الكهرباء الى R1 ,T2 فيقوم T2 بالعد لزمن ايقاف المحرك وبعدها يقوم بتغيير نقاط التلامس والتوصيل الى k2,T3 ليعمل المحرك فى الاتجاه المعكس فترة من الزمن حسب ضبط T3
وفى نهاية العد يتغير نقاط تلامسه ليقف المحرك وتصل الكهرباء الى R2 , T4
ويظل المحرك فى وضع التبطيل فترة من الزمن حسب ضبط T4
والذى فى نهاية العد يغير وضع نقاطه لتصل الكهرباء الى K1, T1 ليعود المحرك للعمل فى التجاه الاول
وهكذا حتى نقوم بفصل الكهرباء من stop

ابوقشه · 05-03-2010, 09:39 AM

وعليكم السلام ورحمة الله تعالى وبركاته

اخى الكريم شكرا على هذا الموضوع الهام

ولكن عفوا اخى الكريم لم توضخ الاتى :-

1- ماهى نوعية الغساله وكم عدد البرامج

2- تلاحظ لنا ان المحرك ثلاثة اوجه فهل الغسالات المنزليه تعمل على ثلاثة اوجه ام انا مخطا ارجو توضيح هذا

3- ارجو رفع صور القطع ذاتها من واقع الغساله ومطابقتها بمكونات الرسم الخطى الذى ارسلته حتى يتثنى للمتصفحين معرفة واشكال قطع الغساله بالرسم الخطى وتتبع خطوات الصيانه والفك والتركيب

وشكرا حبيبى

elecengmoh · 05-03-2010, 10:52 AM

مهندسنا الغالى ابو قشة
أسف جدا على الخطأ الذى وقعت فيه بدون قصد وانا فعلا تداركت الخطأ بعد رفع الموضوع مباشرة ولكنى لم أستطع التعديل بسبب انقطاع النت لمدة ساعة كاملة
اسف جدا لمن شاهد الموضوع
وارجو قراءة الموضوع مرة اخرى بعد التعديل

وشكرا اخى ابو قشة للتفاعل الفورى مع الموضوعات

انا رفعت موضوع مشابهه فى فكرة عمله مثل الغسالة الاتوماتيك

والرجاء منك رفع دائرة التحكم خاصة الغسالة نفسها
وشكرا
