شرح دائرة حساس المطر

[cach]

السلام عليكم....

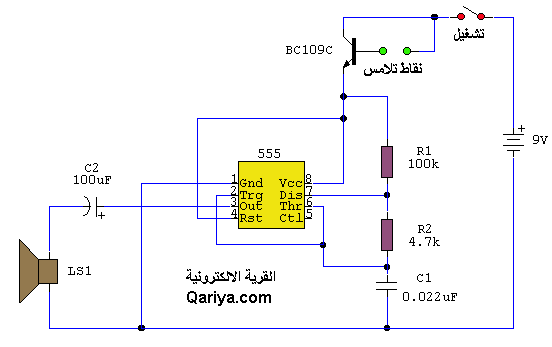

أرجو من الإخوان شرح هذه الدائرة بالتفصيل وعمل كل عنصر

[ماجد عباس محمد]

ببساطة نقاط التشغيل لها شكل محدد و عند تعرضها لقطرات المطر تبدأ فى التوصيل بفعل المياه فتجعل الترانزيستور موصل وبالتالى يمرر التيار لدائرة 555 التى تعطى صفير

[cach]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

ببساطة نقاط التشغيل لها شكل محدد و عند تعرضها لقطرات المطر تبدأ فى التوصيل بفعل المياه فتجعل الترانزيستور موصل وبالتالى يمرر التيار لدائرة 555 التى تعطى صفير

لكن المدرس يبا شرح تفصيلي لجميع العناصر ما فائدتها ولما وضعت

[osama matar]

المشاركة الأصلية كتبت بواسطة cach

لكن المدرس يبا شرح تفصيلي لجميع العناصر ما فائدتها ولما وضعت

ما الذي تريده بالضبط؟؟

[cach]

المشاركة الأصلية كتبت بواسطة osama matar

ما الذي تريده بالضبط؟؟

شرح طريقة عمل الدائرة وفائدة كل عنصر في هذه الدائرة يعني لماذا وضعنا r100
وهل 555 أحادي او عديم ...ولكم جزيل الشكر

[osama matar]

هذه دائرة للمؤقت 555
وظيفة الأطراف
1: الأرضي Ground
2: القادح Trigger
3: الخرج Output
4: تصفير العداد Reset
5: جهد التحكم Control Voltage
6: جهد العتبة Threshold
7: تفريغ Discharge
8: تغذية Vcc
في دائرتك يعمل كمذبذب يعني عديم الإستقرار
بسبب وصل الطرف 2 مع الطرف 6 حيث يستمر جهد العتبة بقدحه بعد نهاية كل نبضة
المقاومة R1 تحدد زمن تفريغ المكثف C1 وبالتالي زمن النبضة ON
المقاومة R2 تحدد زمن شحن المكثف C1 والبتالي زمن النبضة OFF
المكثف C1 يحدد التردد
المكثف c2 مكثف عزل DC وإمرار إشارة التردد للسماعة
السماعة تحول الترددات الكهربية إلى تذبذبات صوتية
والترانزيستور مفتاح إلكتروني يعمل عندما يصله الماء فيوصل الجهد من البطارية إلى 555
و المفتاح لتشغيل الدائرة من عدمه
والبطارية لإمداد الدائرة بالطاقة
