تعلم كيف تصنع لوحتك المطبوعة الخاصة بك

[-hassan-]

بسم الله الرحمن الرحيم

أصبحت اللوحات النحاسية في وقتنا الحاضر غير عملية لجميع المصممين من هواة وعاملين بسبب الوقت والجهد الكبيرين الذي ستبذله في سبيل توصيل الدارة .
اما اللوحات المطبوعة فانها عملية لانك لست بحاجة للأسلاك !!
كل ما عليك فعله هو اتباع الخطوات التالية وستحصل على لوحتك المطبوعة مهما كانت معقدة .


الجزء الأول:
سنتعلم في هذا الجزء كيفية رسم الدارة المطبوعةpcb
من خلال برنامج eagle
1_افتح برنامج eagle

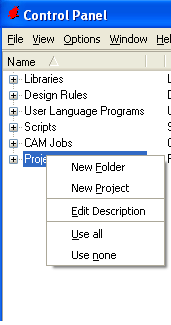

2_من يسار البرنامج نضغط بزر الفأرة الأيمن على project ثم نختار New project

3-سمه كما تشاء وليكن في مثالنا blinking ledثم اكبس enter

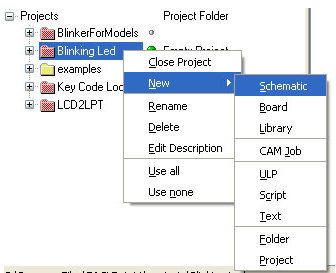

4-اضغط بزر الفأرة الأيمن على المشروع الذي أنشأته واخترnew وبعدها اخترschematic

ارسم الدارة التي تريد

5_بعد أن تنتهي من تصميم مشروعك.يجب أن تتحقق بأنه خالي من العيوب –كوجود عنصر غير متصل بغيره_من خلال الضغط على
6_بعد أن انتهينى من رسم المخطط والتحقق بأنه خالي من العيوب سنحول المخطط إلى رسم للوحة المطبوعه من خلال الضغط على

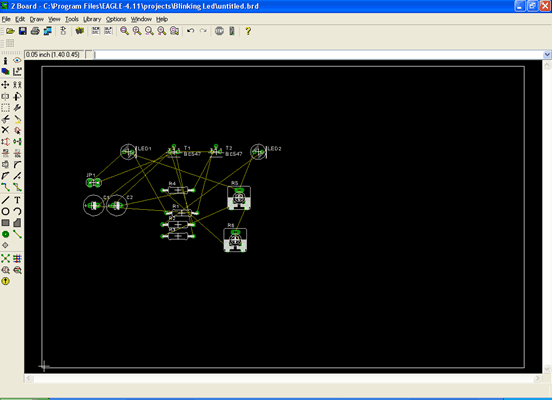

7_الآن سنرتب العناصر ثم سنضغط على ليعيد البرنامج ترتيبهم بأقصر الطرق

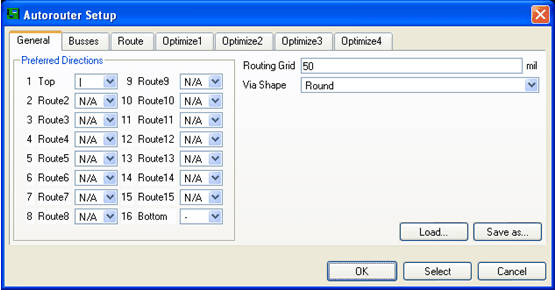

8_اضغط على واختر الطبقة التي تريد ثم اختر ok

بالنسبة للخصائص سنتركهم بحالهم فقط سنغير
. 1 TOP [N/A] - 16 Bottom [*].
9_بعد ان انتهينا من الخطوات السابقة سيتم رسم المسارات مع اسماء العناصر وقيمها........

ولكننا لسنا بحاجة إلاكل هذا نحن بحاجة إلى المسارات فقط ولننجز ذلك اتبع الخطواط التالية:

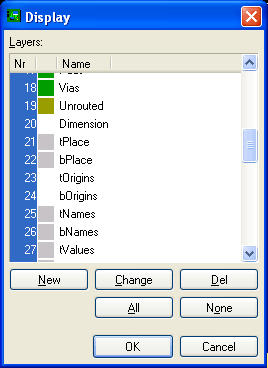

اضغط على
ثم اضغط على:

20 Dimension
21 tPlace
22 bPlace
ثم اختر ok

10_اختر file ثم export تم image

ضع الاسم الذي تريده
واختر Monochrome تعنني احادي اللون
وضع قيمة Resolution تعني الانحلال
قيمة 300 مناسبة


النتيجة:

الأضافات:برنامج الايجل

كيفية التحميل

[emad1]

موضوع ممتاز واكثر من رائع ولكن لو حضرتك اكملت جزء اللي تكتب العناصر على اللوحة . التي اهملته وياريت تشرح هذا البرنامج الرائع اكثر واكثر لاان شرحك سلس ومفهوم .

[-hassan-]

شكراً أخي عماد لردك والحمد لله انه نال أعجابك.
أخي :

اتبع نفس الخطوات السابقة وعندما تصل للخطوة رقم 9
اضغط على ثم اختار:

17_pads
18_dimension
21_tplace
25_tnames

وستحصل على طلبك إنشاء الله.

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة -hassan-

بسم الله الرحمن الرحيم

7_الآن سنرتب العناصر ثم سنضغط على ليعيد البرنامج ترتيبهم بأقصر الطرق
Resolution تعني الانحلال
النتيجة:

]

اخى
مجهود طيب وفقك الله و لى وجهة نظر دوما أقولها أن عقلك - عقلك - عقلك هو من صنع الله وهو أفضل من أى برنامج فمثلا القول بأن البرنامج سيعيد الترتيب على أقصر طريق

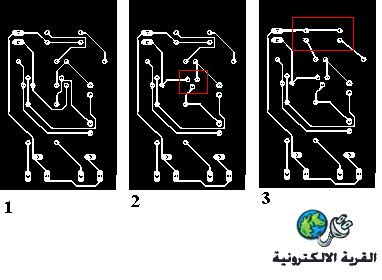

أعدت رسم النتيجة بعد تعديلين صغيرين الأول إدارة الترانزيستور الأيمن 180 درجة كما فى المربع الأحمر و هذا قلل أطوال التوصيلات
المرحلة الثانية نفس الشيء لليد1،2 كما بالمستطيل الأحمر فى رسم 3 و هناك المزيد.

أنا لا أقلل من جهدك ولا من قيمة البرنامج ، ولكن اريد أن نستخدم فكرنا دوما ولا نستسلم للمعطيات التى تقال دون تمحيص
بالمناسبة Resolution تعنى دقة الرسم من جهة التنفيذ و ليست من الناحية الفنية مثلا نقول accuracy حينما يكون خالى من الأخطاء و Resolution لرسمه بدقة 200 نقطة فى البوصة أو 400 نقطة أو 600 وهكذا

[osama matar]

لا أمتلك هذا البرنامج
وكل ما يسعني شكر الأخ الكريم-hassan- على مجهوده الطيب
ومشكور الأخ ماجد على ملاحظاته

[-hassan-]

شكراً أستاذي ماجد على ملاحظتك القيمة التي سيستفيد منها الكثيرون.

____________________________

أهلاً بمشرفنا العزيز أستاذنا اسامة ((((شرفت)))) الموضوع بردك

اما البرنامج فلقد أضفت رابط البرنامج بالأعلى

[5282]

شكرااااااااا

[-hassan-]

عفواً أستاذ 5282
