شهدت العقود الماضية تنوع كبير في اختراعات الدوائر المتكاملة وطرق التعامل معها.
ومن بين اساليب المحاكاة وتنفيذ الفكرة النظرية على الواقع العملي تعتبر تقنية FPGA من اهم التقنيات الحديثة المستخدمة.
تقنية FPGA لاتنفع هاوي يحب تكوين فكرة عن مشروع صغير فهناك المايكروكونترولير.
وتقنية ال FPGA لاتنفع مهندس يعمل في مصنع ينوي ادارة المصنع بأفكاره فهناك ال PLC و SCADA
اذن متى تنفع الFPGA ؟ الجواب . ال FPGA حل وسيط بين الPLD (وهي اجهزة ممكن برمجتها عدة مرات لتنفذ وظيفة نريدها نحن) وال ASIC (وهي دوائر صنعت لتقوم بوظيفة نريدها نحن وغير قابلة لأعادة البرمجة).
أذن الFPGA ممكن انت تكون كافية لتنفيذ مشاريع كبيرة جدا(كما في ASIC ) وايضا يمكن برمجتها مثل الPLD .

مميزات تقنية الFPGA:
1- جهاز يمكن وضع برنامج مكتوب بلغة خاصة بداخله ليؤدي وظيفة البرنامج.
2- يحوي ملايين البوابات وضعت لتؤدي البرنامج المكتوب بداخله.
3- يمكن برمجته بكل سهوله وفي مكان تشغيله ولهذا سمي FPGA (Field Programmable Gate Array)
4- يمكن الاستفادة من سرعته في مجال الاتصالات ( وهي الوظيفة التي انحسر عليها بعد 1990 بعد ظهور تقنيات اخرى )
5- يمكن ان تطبق عليه جميع وظائف معالجات الاشارة الرقمية (DSP )

[a7med600]

رجاءا كيف اجعل هذا الموضوع من ضمن مواضيع صفحة الالكترونيات الرقمية

[hosam_eldin]

Thanks a lot Ahmed

That was very useful information

[a7med600]

الي عنده اي استفسار بخصوص تقنية الFPGA اني حاضر

[صقر الافق]

أخي أن لو تحدتنا عن هده التقنية وما هي لوازمها لا كان الموضوع جميل

[5282]

شكراا لطرح الموضوع

[a7med600]

تخيل لديك علبة تحوي ملايين البوابات المنطقية
وعندما تريد ان تنفذ فكرة فسوف تختار ما تحتاجه من هذه البوابات وتقوم بربطهن بطريقة تنفذ الفكرة او الغاية من مشروعك
هذه فكرة مبسطة عن الFPGA وهناك عدة شركات مصنعة لهذه التقنية
والاختلاف بين شركة واخرى هوه كيفية الربط بين بواباتك وكيفية توزيع البوابات داخل الجهاز
اما كيف تنفذ الفكرة داخل الFPGAفهي جدا بسيطة
كل ما تحتاجه هوه تعلم لغات البرمجة الخاصة ببرمجة هذه التقنية وهي لغتان رئيسية
VHDL- 1
Verilog -2
الاولى الاكثر شيوعا والثانية الاقل شيوعا والاثنان قريبان لدرجة ما من لغة ال C
وتكون البرمجة اما بكتابة البرنامج بصورة كود
او تمثيله بمخطط انسيابي
او برسم الدائرة كما في برامج الرسم Multisim , Pspise, وغيرها
ولكن الطريقة الاولى الافضل وذلك لان هذه التقنية ليست اخترعت لتنفذ دائرة ترسم على ورق وانما لتنفذ دوائر يصل مستوى التعقيد فيها لدرجة لايمكن مراجعة البرنامج بعد كتابته

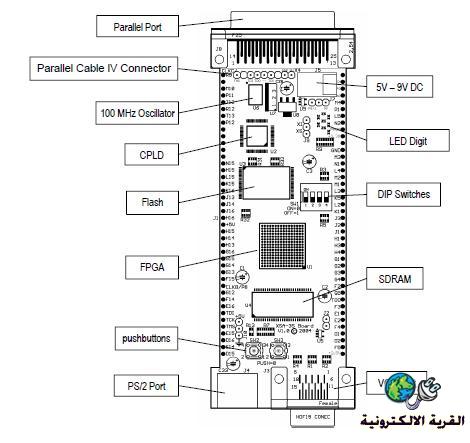

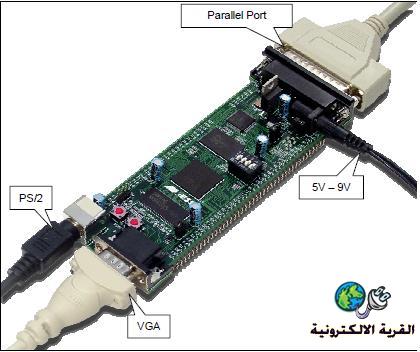

سوف ارفق صور لأحد اجهزة الFPGA وهو XSA-3S1000 من صناعة شركة XILINX الامريكية
