طلب مساعدة في ايجاد IC

[عوني73]

لدي دارة الكترونية تخرج نبضات 5 فولت موجب وهي ذات ست مخارج
في كل مرة ارسل الأمر رقم 1 لهذه الدارة يفعل المخرج رقم 1 ولكن بشكل نبضي فقط
وهكذا بقية الأوامر
اريد IC تعمل عمل التلبتور ابي ان اقوم بوصل المخارج الستة لدارتي التي هي لحظية اي نبضية فقط الى IC فتقوم بعمل تلبتور وبصورة اوضح اريد IC اذا ارسلت نبضة على المدخل رقم 1 ترسل خرج على الرجل رقم 1 اي ان الرجل رقم 1 تصبح on ولو كان المدخل اصبح off الأن اذا ارسلت امر on على الرجل رقم 1 يصبح المخرج رقم 1 off
وهكذا لبقية الأوامر
جزاكم كل خير

[عوني73]

مساعدة يا معلمين الله يوفقكم

[zibara]

للأسف لم افهم شيء
ممكن تحدد نوع الدائرة عندك
و اذا امكن الشرح بالصور
تحياتي

[ولاء الدين]

المشاركة الأصلية كتبت بواسطة عوني73

مساعدة يا معلمين الله يوفقكم

سلام
كل شيء ممكن
هل لك أن تقدم رسما توضيحيا ولو بالقلم
أو أن تكتب المراحل المطلوبة في عدة أسطركل سطر يذكر مرحلة وسيكون لديك الحل بحول الله

[عوني73]

ال IC المطلوبة تقوم عمل التلبتور اي الحاكمة النبضية عرفتوها يا جماعة هي بتكون كتالي:

مدخل التحكم ي مخرج يكون
1 1
0 1
1 0
0 0
1 1

وهكذا اخواني الحاكمة النبضية التلبتور لا تغير مخرجها الا اذا كان مدخل التحكم مفعل اي 1
وال IC المطلوبة نفس عمل التلبتور ولكن بست مخارج ومداخل
اي لديها 6 مداخل و6 مخارج كل مدخل ومخرج منفصل عن الأخر
ارجو المساعدة اذا وضحت الفكرة جزاكم الله كل خير

[ماجد عباس محمد]

للتوضيح يجب أن تبين هل مدخل التحكم واحد للمداخل الستة أم لكل مدخل معه مدخل تحكم و تبين حال الخرج مع تغير الدخل من 0 الى 1 الى 0 فى حال التحكم = 0 مرة و =1 مرة

[عوني73]

انا اريد IC لها 6 مداخل تحكم
و 6 مخارج
كل واحد منفصل عن الأخر
مدخل رقم 1 مخرج رقم 1
0 0
1 1
0 1
1 0
0 0
1 1

هذا هو جدول الحقيقة للمدخل رقم 1 وكذالك بقية المداخل والمخارج

[ماجد عباس محمد]

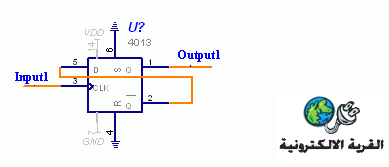

هذا هو الحل باستخدام 4013 بداخلها وحدتين متماثلتين
انزل الداتا شيت من هنا
http://www.alldatasheet.com/datashee...SC/CD4013.html
لتعرف أطراف الجزء الثانى و توصله كما رسمت لك فى الجزء الأول
هكذا بكل متكاملة يصير لديك مدخلين و مخرجين - كرر المتكاملات بعدد الخطوط
