يمكنك اعادة القطع المحروقة للعمل . وامور اخرى تهم الورشة

[الامور2020]

انتشرت فى الاونة الاخيرة عدوى جنون القطع. وانفلونزا الترانزيستورات المقلدة الغير جيدة
فيجب ان يكون هناك علاج
فتم الابتكار والتحايول من قبل الفنين ومهندسين الصيانة على القطع القديمة المحروقة لكى تعمل ثانيا بكل كفائة
ونجحت الفكرة وكانت اول التعديلات الناجحة على المتكاملة STR4090
وتوالت التعديلات الهادفة لعدم الخسائر ولكفائة عمل الجهاز لفترات طويلة
اخوانى الاعزاء
(ارجو من لدية تجربة تعديل تم عملها بكفائة . ان ينشرها ليفيد اخوانة بها )
اليوم سوف نتعرف على تعديلين للمتكاملة STR s6707 معظم الفنين يعملون بة من فترة
ولكن هناك من لا يعلمة وايضا هناك اضافة خاصة بى فى هذا التعديل
اخوانى التعديل هذا يعمل على المتكاملات الاتية بنجاح
STRs6703 . STRs6704 .STRs6706
STRs6707 . STRs6708 . STRs6709



يجب اولا معرفة اعطال ال IC عن طريق القياس
1- شورت ما بين رجل 1 و 3 أو ( 1.2.3 )
2- شورت ما بين رجل 5 و 9
3- قيمة أوم صغيرة ما بين رجل 6 و 9
اجمع الان كل المتكاملات المحروقة المزكورة من ورشتك وسيتم الان قياسها وعمل تصنيف لها
بمعنى أن المتكاملات التى بها شورت على الارجل 1.2.3 وباقى الارجل قياسها طبيعى
(يمكنك مقارنة القياسات من متكاملة سليمة ) سيتم عمل التعديل الاول لها
اما النوع الثانى والذى بة عطل فى باقى الارجل ما عدا 10203 سليم .. سيتم عمل التعديل الثانى له
كيف نعلم ان الارجل المزكورة سليمة او غير سليمة

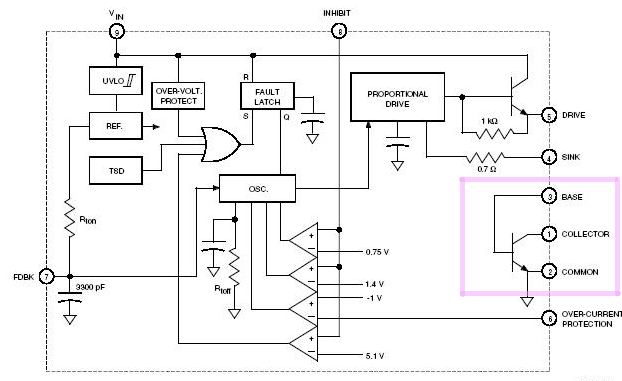

فا الارجل الثلاث الاولى هى عبارة عن ترانزيستور داخل المتكاملة فيجب قياسة على هذا الاساس
الرجل رقم (1) C الترانزيستور
الرجل رقم (2) E الترانزيستور
الرجل رقم (3) B الترانزيستور

[الامور2020]

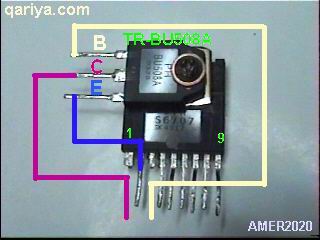

طريقة تركيب التعديل الاول
كما اتفقنا ان باقى قياسات ارجل المتكاملة المزكورة سليمة ما عدا الارجل الثلاث الاولى
بها شورت او فتح
سيتم عمل الاتى
رفع رجل رقم (1) و (3) من الشاسية ثم قصهم من المتكاملة ( ازالتهم تماما )
يتم تركيب ترانزيستور رقم BU508A
كما هو موضح بالصورة التالية

[الامور2020]

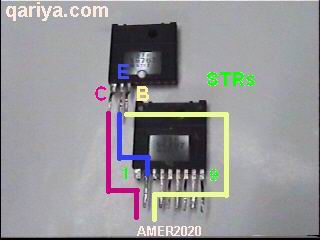

طريقة تركيب التعديل الثانى
يجب ان يتوفر لديك اثنان من المتكاملة نفس الرقم ( مثال .. اثنان من STRs6707 )
على ان يكون الاول بة عطل بالترانزيستور الداخلى والاخر بة الترانزيستور سليم
سيتم عمل الاتى
يتم تركيب المتكاملة التى بها عطل فى الترانزيستور على شاسية الجهاز
مع مرعاة فصل الرجل رقم 1.3 منها
ثم نأتى بالاخرى والتى بها الترانزيستور الداخلى سليم وباقى الارجل غير سليمة
يتم قص جميع لارجل ما عدا الارجل الثلاث الاولى
ويتم التركيب كما هو موضح فى الصورة التالية



ملحوظة .. يجب ان يكون الاثنان من نفس الرقم لمراعاة . الوت والامبير
تم تجربة هذا التعديل من اكثر من 4 سنوات ويعمل جيدا




تعديل منة فية
على رأى سعيد صالح
ارجو من الله ان اكون وفقت فى الشرح
وما التوفيق الا من عند الله

[الامور2020]

بما اننا نتحدث عن البور واعطالة

اتوجة بالشكر الى الشبكات المركزية للدش والتى جعلت جهاز التلفيزيون فى كل بيت يعمل بدون انقطاع

ليل نهار مما ادى الى ارتفاع فى حرارة البور وبالتالى تلفها

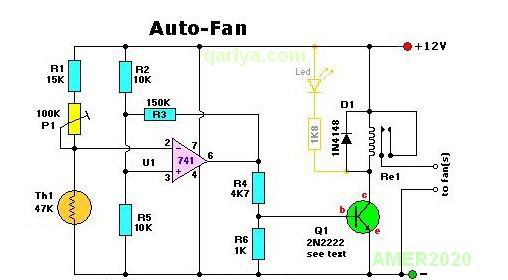

اليكم اخوانى دائرة بسيطة جدا تعمل مع ارتفاع درجة الحرارة بالجهاز

وهى عبارة عن سوتش اتوماتك لتشغيل مروحة مثل الموجودة بجهاز الكمبيوتر(FAN)

على المكان المراد خفض الحرارة بة

وايضا يمكن عملها على الاجهزة الصوتية ذات القدرات العالية

واجهزة الرسيفر دائمة التشغيل

يمكنك ضبط المقاومة المتغيرة لزيادة او نقصان الحساسية المطلوبة للدائرة
بمعنا يمكنك ضبطها على اى درجة حرارة تعمل المروحة

[الامور2020]

اخوانى الاعزاء
فى بعض الاحيان نحتاج الى زنر امبير عالى
10- امبير غير متوفر فى السوق
5 - امبير ايضا لا اجدة
ولا حتى 3 امبير
اليكم اخوانى دائرة زنر (10) امبير




يمكنك عن طريق هذة الدائرة عمل رجليتور جيد جدا مع بعض الاضافات

[الامور2020]

الاخوة والاصدقاء
اخيرا وليس اخرا

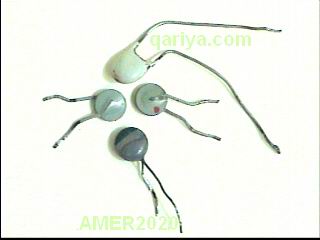

انظر الى الصورة القادمة . و تذكر الماضى
هذة القطعة كنا نراها كثيرا فى معظم الاجهزة


فما هى
V



V


V

وما هوا عملها


V


V


V





ارجو من الاخوة الاحباب تقبل الدعابة
انا فعلا لا اعرف اسمها ولكنى اعلم عملها وكيفية الاستفادة منها

[مهندس خميس برعى]

استاذ ياصاحبى فعلا فى هذه الايام هذه المتكامله بتعمل لنا قلق بتكون جديده وفى ثوانى تضرب وممكن تغشك وتفضل تدور على العطل فى الجهاز وانت مركب متكامله هى السبب فى المشكله تحياتى لك على هذا المجهود الرائع ومن دلوقت مش راح ارمى المتكاملات واحتفظ بيها
حقيقى وليس مبالغه انت انسان ستحق التقدير والاحترام ومش علشان اسكندرانى بلدياتى لا والله ده حقك ولازم نعترف بان كل من يشاركوا بجديه بالمواضيع الجاده المثمره المفيده يستحقوا الاحترام والتثدير تحياتى لك الامور

[ABO KAMIL]

السلام عليكم ورحمة الله

ما شاء الله عليك أخ عامر :xlve: :xlve:

انت فنان بجد :xlve: :xlve: :xlve: :xlve:

و مشاركاتك فعلا ممتازة

بانتظار المزيد ، ولك أحر تحياتي وتقديري
