سؤال خفيف جدا

[دايود ومتسعة]

السلام عليكم ورحمة الله وبركاته
كيف الاحوال اخواني واخواتي في هذا الجمع الطيب

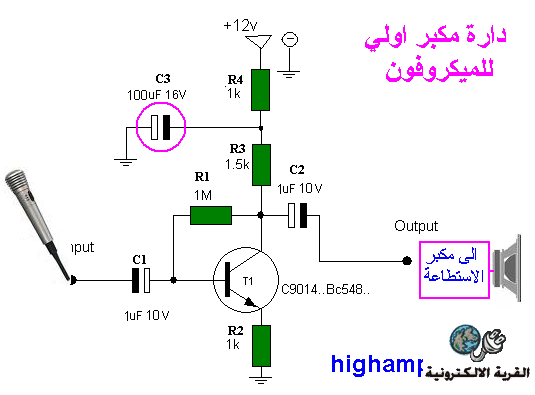

الدائرة ادناه هي دائرة مكبر قدرة اولي

اود من حضراتكم ان تشرحوا لي كيف يمكن استخراج قيمة المقاومات نظريا بواسطة الحسابات وكيف يمكن استخراج قيمة الـ gain للترانزستور المستعمل

وبارك الله لكم في مسعاكم

[ماجد عباس محمد]

لشرح الدائرة يجب ترقيم المكونات وهذه هى الدائرة بعد الترقيم


من الرسم نجد أن هذه الدائة لا يزيد الكسب Gain فيها عن نسبة R3 إلى R2 أى 1.5
مزيد من التغذية العكسية من خلال R1 يقلل الكسب أكثر
إذن سيكون قرابة 1.3 إلى 1.2 مرة - إذن هذه الدائرة ليست كمكبر ولكنها "مواءمة" أى توفير مقاومة دخول عالية للميكروفونات أو المصادر الأخرى و لهذا حتى تجد أرقامها صحيحة كاملة مما يوحى أن "التصميم" حقا لا يكون من جهة الكسب
لاحظ كل القيم 1 - 1.5 - 10 - 100 ولا توجد 3.3 أو 4.7 أو القيم التى توجد فى باقى الدوائر
بدأت بأن الدخول المطلوب قرابة 100 ك أوم إذن مقاومة 1 ك فى الباعث E لترانزيسور له بيتا = 100 أو أكثر يوفر المطلوب
بدلا من استخدام مجمع مشترك ويكون الكسب أقل من 1 نستخدم باعث مشترك ويكون الكسب أكثر من 1
مادامت المقاومة R1 بدون مكثف فالكسب سيكون قليلا على كل حال
باختيار تيار مجمع مناسب للحصول على أقل ضوضاء يمكنك اختيار باقى المكونات لتحقيق فولت مناسب
قيمة R1 لو فرضنا تيار كما هو فى هذه الدائرة 1.6 مللى ستعرف جهد الباعث و جهد المجمع
جهد القاعدة يزيد 0.6 عن جهد الباعث و تيار القاعدة 1.6 ÷ بيتا ثم نطبق قانون أوم
مثلا C1 مبالغ فى قيمته و تكفى 0.01 ميكرو باعتبار أم مقاومة الدخول أعلى من 100ك
C2 أيضا 0.1 يكفى باعتبار مقاومة الدخول القياسية لأى مكبر قدرة لا تقل عن 47ك
أما C3 فيكفى 10 أو حتى 1 ميكرو وهو مرسوم سهوا مقلوب إذ المفروض الطرف الموجب جهة التغذية بين R3 , R4

كل هذا مشروح فى هذه السلسلة
http://www.qariya.com/vb/showthread.php?t=59960

[ماجد عباس محمد]

نسيت إضافة ان R4,C3 معا تسميان Decoupling Filter أى مرشح فك ترابط لأن المراحل التالية ستسحب تيار من مصدر التغذية ولا يوجد مصدر مثالى و لهذا فستظهر نسبة من إشارة المراحل التالية لتدخل عبر مقاومة المجمع إلى قاعدته لتكبر مرة أخرى مسببة صفير واهتزاز.

[سعيد قادر]

هذا موهبة استاذ ماجد تحليل عجيب ؟؟؟؟؟ بارك الله فيك

[ماجد عباس محمد]

شكرا أخى سعيد

[osama matar]

بسم الله الرحمن الرحيم
بعد شكر الإخوة المشاركين
لعلي أساهم قليلا في هذا الموضوع
السؤال خفيف
ولكن الإجابة عليه علم واسع جداً
وقد تطرق الأخ ماجد إلى جزء مهم منه
أخي إذا كان هدفك العلم فسأضع لك بعض المفاتيح
من أجل حساب قيم مقاومات فيجب معرفة كل شيء عن الدائرة
فالترانزيستور المستخدم له خواصه والتي يجب معرفتها منذ نهاية القطع حتى بداية التشبع (التكبير)
أما المايك فهو أسهل (تقريباً متقاربة القيم) مع بعض التحفظ
تقاس قدرة المايك بالدسبل وتكون بالسالب
سنصل في النهاية أن جهد خرج إشارة المايك سيصل إلى 100 ملي فولت pp كحد أقصى
والتيار بالميكرو
هذا رابط لتتعرف على ما يساويه الجهد بالنسبة للدسبل
http://www.sengpielaudio.com/calcula...sferfactor.htm
وسنجد أن القيم التي حصلنا عليها غير قادرة على تشغيل الترانزيستور
ويكون الحل بتشغيل الترانزيستور عن طريق المقاومات وهنا تظهر الفروق والحسابات
وبالنظر للتصاميم المختلفة لمكبرات اشارة المايك نجد فروق ملحوظة في القيم
وللكسب من التكبير شقين شق التيار وشق الجهد
وبالعادة فإن المكبرات الأولية تحتاج الشق الأول أي تكبير التيار أكثر من حاجتها لشق الجهد
عموماً جهود خرج المراحل قياسية عالمية وهي من 0.4 فولت حد أدنى وحتى 1.2 فولت حد أقصى والقدرة (بقي من الإشارة تيارها) حسب إمكانية التوزيع
وهذا مريح في التصميم
وفي النهاية حساب قيم هذه المقاومات لن يعتمد فقط على حساباتها وإنما على تجربتها العملية وعند أمداء مختلفة من الترددات
لأن كل من المايك والترانزيستور ستختلف استجابتهما حسب التردد ولهذا تختلف قيم المكونات

[سينو9]

شكرا جزيلا
