ممكن توضيح دائرة التغذية التي في هذا الرابط

[microc]

هذا رابط للقرية وبه دائرة تغذية ولكن بالمره مش واضحة
يرجى توضيح المخطط وبيان كام امبير تحتاج الدائرة
والسؤال الثاني
الجهد هو 30 الى 35
هل من الممكن استعمال جهد 24
وشكرا

[astra]

هو فين الرابط

[microc]

هذا هو الرابط
http://www.qariya.com/electronics/pages/50w_amp.htm
سبحان الله لا اعرف اين ذهب
لعله سقط سهوا
تجد دائرة التغذية في الاسفل
عند عنوان وحده التغذية
وشكرا لكم جميعا

[ميلاد صموئيل]

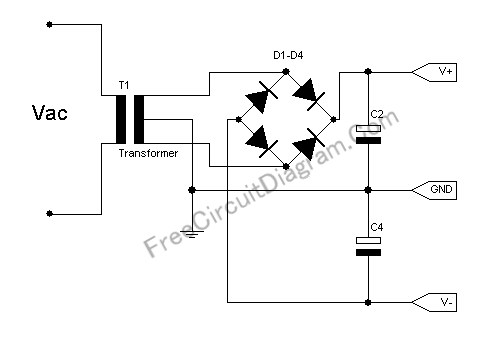

عليك بأستخدام هذا الدائرة مع استخدام محول 35 فولت *2
لتحصل على + 35 و - 35

[astra]

المحول 35-0-35 فولت/2او3 امبير
المكثفان 2200 ميكرو 50 فولت
الموحدات من النوع العادى

[microc]

عنجد شكرا كتيييييير الكم
ولكن بقي شيء اخير
انا اشتريت
ترانسفورمر 24 فولت 5 امبير هل يصلح لانني لم اجد 30 او 35 فولت
وماذا عن المكثفات المناسبه له
وشكرا شكرا شكرا

وملاجظة اخيره
ماذا عن شكل الموجه باستخدام دايود ومكثفات
هل احتاج الى دائرة متكامله لجوده افضل
مجرد سؤال
وشكرا

[astra]

اولا قمت باضافة الدائرة ليس من باب التكرار ولكن نتيجة ان مشاركة الاخ ميلاد فى بادىء الامر كانت لا تحتوى على الدائرة ولكن لا خلاف بين الدائرتين

بالنسبة للمحول 24 فولت دائرة التكبير سوف تعمل عليه ولكن ليس بكامل كفائتها وجودتها (( تاكد من ان هذة الدائرة تتطلب 35 فولت + - ))
باستخدام دايودات ومكثفات ( دائرة توحيد ) يكون الخرج جهد مستمر وليس موجة
