المرجو المساعدة في صنع جهاز إندار يشتغل بالليزر

[othman4445]

السلام عليكم

أنا محتاج أن أصنع جهاز إندار وراح أستعمل مع الجهاز جهاز ليزر اللدي يلعبون به الأطفال وطريقة عمله هي على الشكل التالي حالما يمر أحد ويسلط عليه الليزر أي راح ينقطع خط الليزر راح يقوم بإطلاق جرس الإندار
وجهاز الإندار هو عبارة عن مكبر صوت يطلق صوت أغنية أو أي صوت أستطيع سماعه

فهل من خبير ليرشدني لكيفية صنع جهاز إندار متل هدا
المرجو ان يكون الشرح مبسط مع الشرح جميع القطع المحتاجة

[عبقرى صغير]

والله فكره جميله جدا وارجوا من احد ذو الخبره مساعدتنا

[alnour1]

ممكن تستخدم 555 فى الموضوع ده
ودى الفكرة الرئيسية حاول انت بقة

[Eng-Rayan]

بسم الله نبدا المشروع

انا منفذ هذا المشروع منذ مدة و هو عبارة عن ليزر و مراة لتعكس الليزر فاول ما ينقطع اليزر يعمل الانذار

الفكرة كلها ان اليزر سيسلط الى photocell و اذا انقطع تعمل الدائرة بترانسيستر بسيط

بسم الله
القطع المطلوبة هي:
1. 2 small project boxes
2. 1 1000uF 35v Capacitor
3. 1 5K Variable Resistor
4. Photocell
5. IC Board
6. 9v battery and clip
7. 1 N3904 Transistor
8. Toggle switch
9. Small mirrors
10. HandiTak
11. 12v DC Piezo Siren - 102dB
12. laser

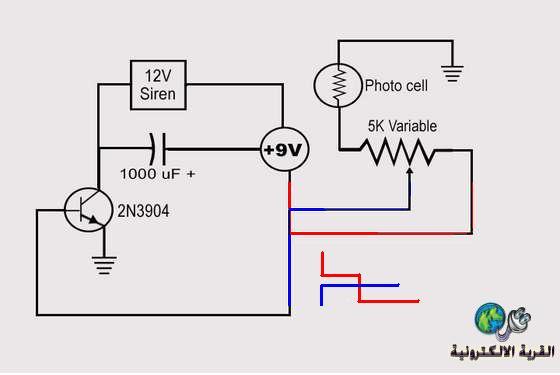

الدائرة الأصلية بالموضوع

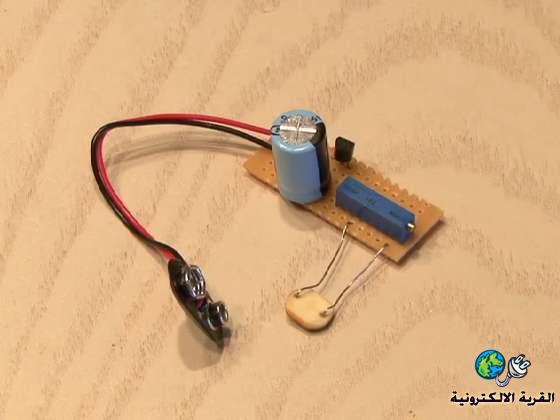

الدائرة سهلة جدا

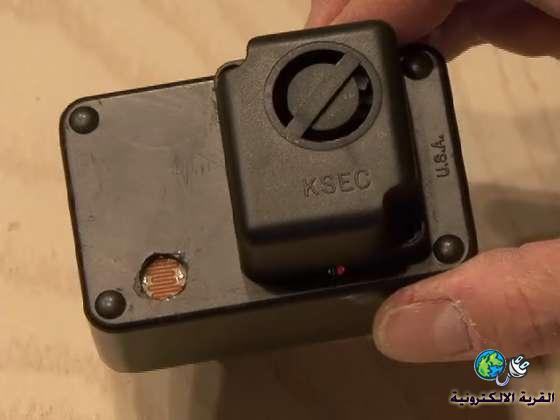

و من ثم تكون الدائرة المكتملة هكذا

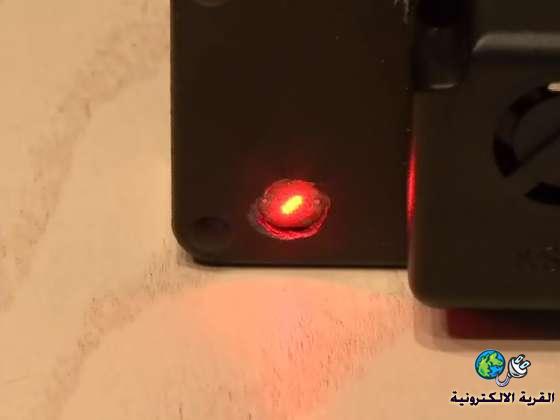

و الان للتجربة ضع اليزر على الphotocell و اظبط الsensetivity عن طريق المقاومة المتغيرة


لكي تعمل بشكل عكسي أي عندما يصل الضوء تبدأ السارينة بالعمل

و هذا فيديو للتوضيح

و نشكر كل الشكر للاخ kipkay صاحب هذه الفكرة العبقرية


و هذا فيديو للتوضيح

http://www.youtube.com/watch?v=t0FTz...layer_embedded
و ارجو التقييم

[osama matar]

بسم الله الرحمن الرحيم
مشكور أخ Eng-Rayan علي هذا المشروع
وأظن هذا يكفي للإخوة الذين طلبوه

[othman4445]

بارك الله فيك أخي
بس ممكن تشرحلي بالعربية كل قطعة من هده القطع لأنه توجد بعض القطع لا أعرفها

1. 2 small project boxes
2. 1 1000uF 35v Capacitor
3. 1 5K Variable Resistor
4. Photocell
5. IC Board
6. 9v battery and clip
7. 1 N3904 Transistor
8. Toggle switch
9. Small mirrors
10. HandiTak
11. 12v DC Piezo Siren - 102dB
12. laser

[osama matar]

المشاركة الأصلية كتبت بواسطة othman4445

بارك الله فيك أخي
بس ممكن تشرحلي بالعربية كل قطعة من هده القطع لأنه توجد بعض القطع لا أعرفها

1. 2 small project boxes
2. 1 1000uF 35v Capacitor
3. 1 5K Variable Resistor
4. Photocell
5. IC Board
6. 9v battery and clip
7. 1 N3904 Transistor
8. Toggle switch
9. Small mirrors
10. HandiTak
11. 12v DC Piezo Siren - 102dB
12. laser

أخي هل أنت لا تعرف كل ما في هذه القائمة
أم شيئ تعرف وشيئ لا تعرف

[Eng-Rayan]

المشاركة الأصلية كتبت بواسطة othman4445

بارك الله فيك أخي
بس ممكن تشرحلي بالعربية كل قطعة من هده القطع لأنه توجد بعض القطع لا أعرفها

1. 2 small project boxes
2. 1 1000uF 35v Capacitor
3. 1 5K Variable Resistor
4. Photocell
5. IC Board
6. 9v battery and clip
7. 1 N3904 Transistor
8. Toggle switch
9. Small mirrors
10. HandiTak
11. 12v DC Piezo Siren - 102dB
12. laser

1- صناديق للمشاريع
2- 1000 مايكرو فارد كاباسيتر
3- مقاومة متغيرة بسعة 5 كيلو اوم
4- مقاومة ضوئية او cds او photocell
5- بورد مثقوبة للمشاريع
6- مكان وضع البطارية
7- 2n3904 ترانسيستر من نوع npn
8- مفتاح لفتح اليزر
9- مرايات صغيرة
10- مادة كلعلك تستعمل لتثبيت المرايات انا في مشروعي استعملت العلك هههه
11- جهاز انذار او سيرينا تعمل على 9 فولت
12- و اخيرا ليزر
