أصنع OBDII SCANNER USB وافحص سيارتك بواسطة الابتوب

msm82 · 23-03-2010, 08:48 AM

هل مرة تحميل مباشر ولتعم الفائدة وانا رسم الخدمة

لاول مرة في المنتديات العربية
حصري للقرية الالكترونية ولاكن ستكون منه نسخه لمنتدى اخر واحد صاحب فضل علي.

اليوم تستطيع صنع جهاز فحص السيارات الخاص بك والسهل التصنيع بدل شرائ اجهزة بالاف الدولارات وذالك بستخدام مايكروكنترول واحد
وبعض الايسيات ودائرة سهلة التحضير بالنسبة للمحترفين وكفا احتكار لاجهزة فحص السيارات للشركات العملاقة
وهو يعمل على البوتكولات
VPW, PWM,ISO and CAN protocols
اي يعمل على اغلب السيارات مابعد 1996 وهو اوتماتك التبديل بين البروتوكولات

من اخوكم MSM82 واليكم التفاصيل

صورة الدائرة

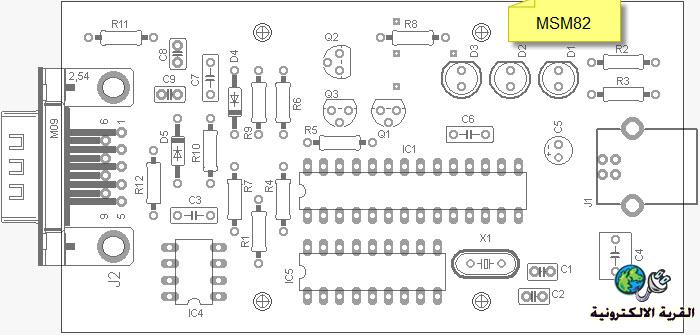

تصميم الخارطة على الكارت

مواقع القطع الالكترونية

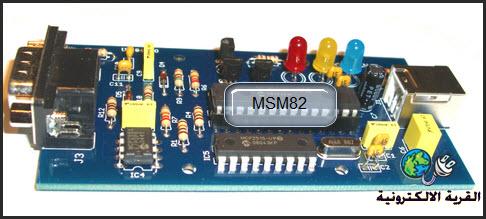

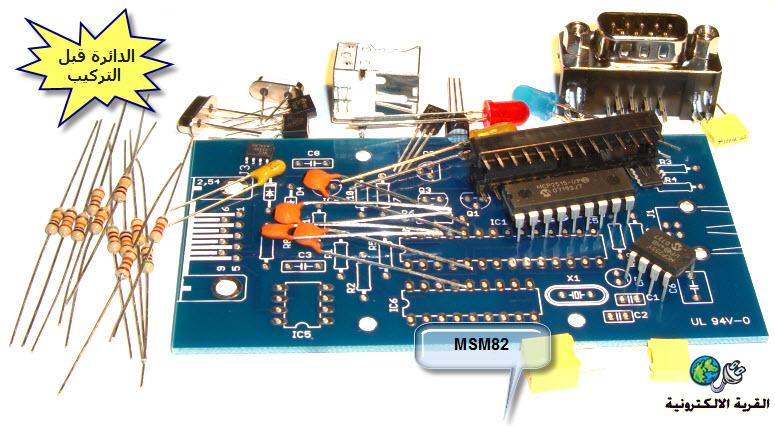

الدائرة قبل التركيب

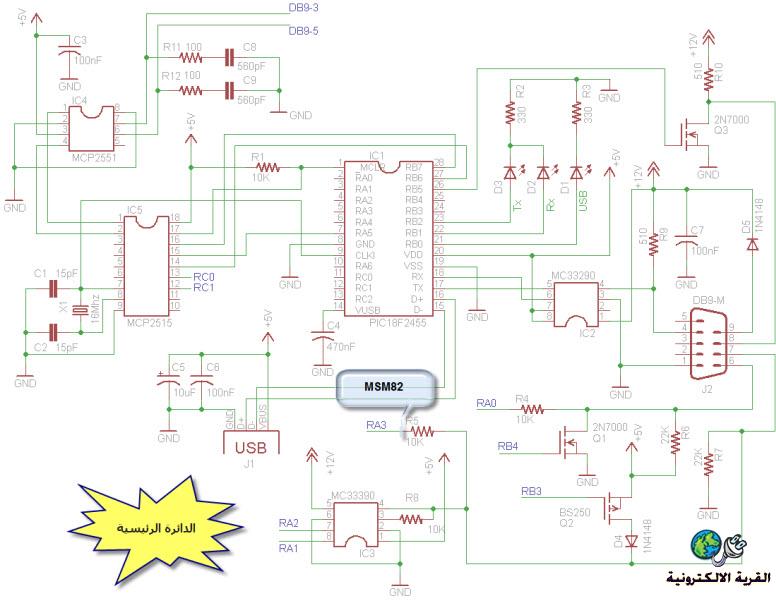

الدائرة الرئيسية

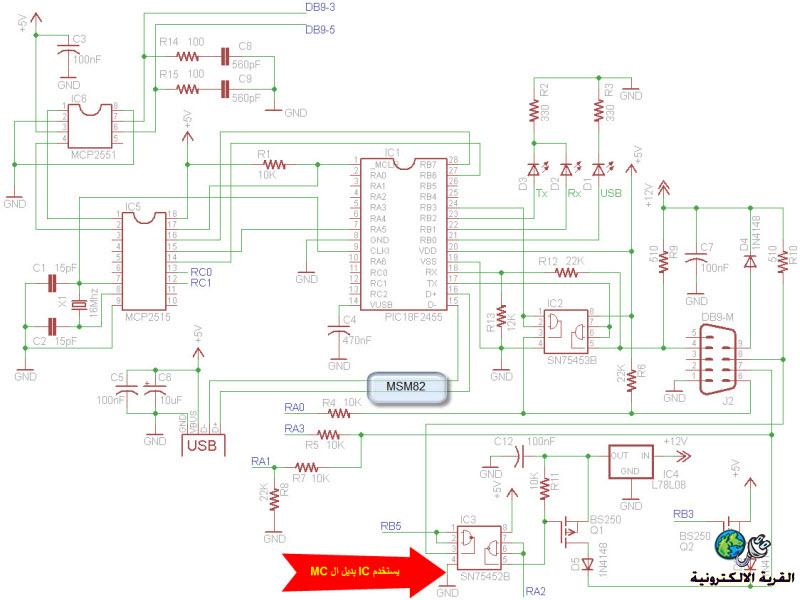

الدائرة مع استبدال الMC IC

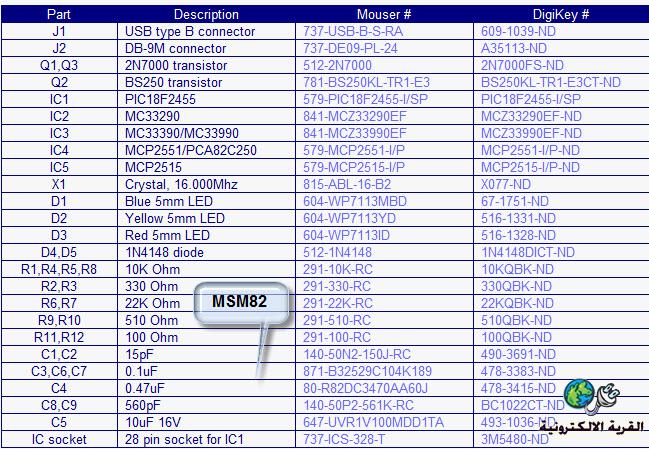

تفاصيل القطع الالكتوية

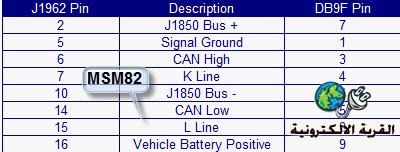

ربط كيبل ال OBDII

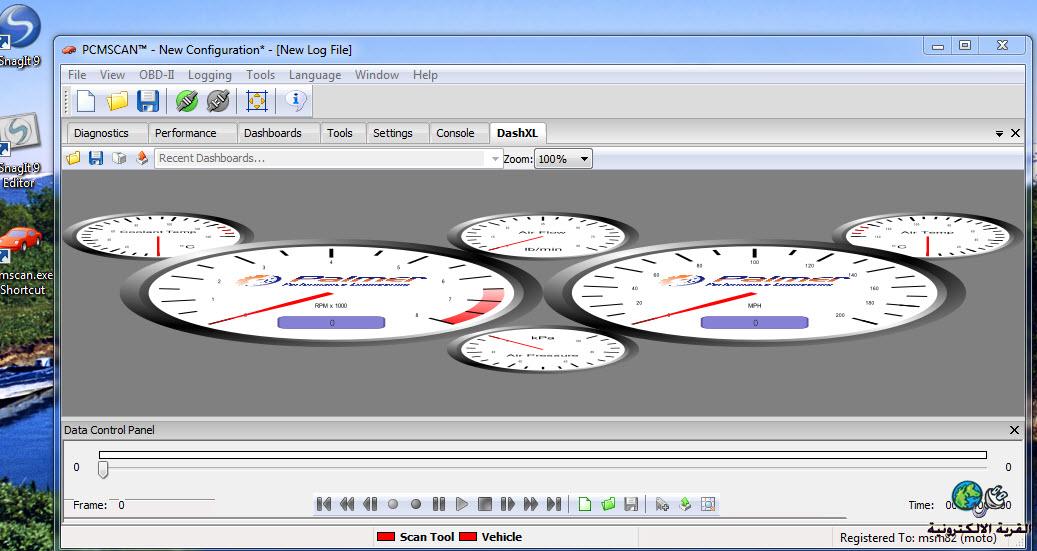

البرنامج المستخدم لكشف الاعطال مع كراك شغال

ممكن مساعدة المشرفين لاني لا استطيع تحميل ملفات رار او اي ملف
فاني اريد تحميل ال hex فايل لل PIC , وبرنامج التشغيل وباقي التفاصيل ولكم جزيل الشكر

osama matar · 23-03-2010, 09:48 AM

مشكور على العمل الرائع
وسأنقل الموضوع لقسم المشاريع
رفع هذه الملفات يكون على أي موقع رفع آخر مثل
http://www.4shared.com/

msm82 · 23-03-2010, 11:52 AM

اهم مافي المشروع وهو البيانات الاتي يجب وضعها في الHEX FILE)PIC)وهي بيتا اي تجريبية والنسخة الكاملة لم استطع الحصول عليها (تباع مع الجهاز حيث ان الجهاز عملي ويباع في السوق) وانا لست خبير برمجة لكي استطيع التطوير على البرنامج ولاكن ادعوا المبرمجين المحترفين لتطويره

http://www.4shared.com/file/24743879..._by_MSM82.html

وكذالك يوجد تعريف القطعة على الوندوز لكي يعمل ال USB.

http://www.4shared.com/file/24743459...c_for_PIC.html

برنامج التشغيل لفحص السيارة مع كراك شغاك

http://www.4shared.com/file/24743219...8__full_b.html

ملاحظة الدائرة تعوض عن IC معورف يقوم بهذا العمل وهو ELM327.
