إصلاح لوحة إلكترونية

[الهكرجي]

السلام عليكم ورحمة الله وبركاته

أنا مبتدئ في عالم الإلكترونيات ومن محبي هذا العالم حيث أنني لا أعرف من الإلكترونيات إلا بعض أسمائها وبعض أعمالها وأقوم بمحاوله تصليح بعض اللوحات ولكن أغلبها يفشل
حيث أنني لا أعرف كيف يتم توصيلها أو ما هي شروط توصيلها أو حتى كيفية قراءة بعض أنواعها أقصد القطع الإلكترونية


أبدأ في الموضوع
لدي لوحة إلكترونية لسيارة لا سلكية تعمل ببطارية 12 فولت تعطلت بسبب زيادة الفولتية عليها
فقد قمت بتوصيل بطارية بقوة 19 فولت عليها مما أدى إلى إنفجار أحد الدايودات

وقمت بتغييره ولكن لم تعمل السيارة بشكل جيد حيث أنها تقوم بلف يمين ويسار فقط وباقي الوظائف لا تعمل

ثم قمت بتغيير أحد الترانسستورات لشكي بأنه لا يعمل ولم تنفع الطريقة

ثم إنفجر دايود آخر وقمت بتغييره ولكن دون فائدة حيث ظهرت مشكله جديدة هي أن بعض الوظائف تعمل مباشرة عند تركيب البطارية دون توقف

دهبت بها إلى أكثر من 30 محل تصليح إلكترونيات وكلهم لم يستطيعوا إصلاحها لأن أغلبهم يقومون بتصليح تلفزيونات ومسجلات وفديوهات ورسيفرات وإذا تطوروا تغيير عدسة بلايستيشن

لذلك خطرت لي فكرة وهي تغيير جميع القطع في اللوحة من إلى

ولكن لم أفقد الأمل في هذا المنتدى وأتمنى منكم الإفادة فلا تخيبوا ضني وسوف أعمل كل ما تطلبونه مني في سبيل إصلاح هذه اللوحة

وغدا إن شاء الله سوف أقوم بإرفاق صور للوحة

تحياتي

[osama matar]

المشاركة الأصلية كتبت بواسطة الهكرجي

السلام عليكم ورحمة الله وبركاته
أبدأ في الموضوع
لدي لوحة إلكترونية لسيارة لا سلكية تعمل ببطارية 12 فولت تعطلت بسبب زيادة الفولتية عليها
فقد قمت بتوصيل بطارية بقوة 19 فولت عليها مما أدى إلى إنفجار أحد الدايودات
دهبت بها إلى أكثر من 30 محل تصليح إلكترونيات وكلهم لم يستطيعوا إصلاحها لأن أغلبهم يقومون بتصليح تلفزيونات ومسجلات وفديوهات ورسيفرات وإذا تطوروا تغيير عدسة بلايستيشن
تحياتي

بداية أخي الكريم (الهكرجي) وعليكم السلام ورحمة الله وبركاته
تغيير عدسة البلاي ستيشن اعلم أخي أن هذه مهارة لا علاقة لها بصيانة التلفزيون وليست تطور
والثلاثين هم ثلاثة فقط حاولوا!!!!
وهم لا يعبأون بصيانتها لأن مردودها المادي غير مغري
أما أنت وبهذه الخبرة القليلة فليس من المستبعد أن تتمكن من صيانتها
وأكمل لنرى

[الهكرجي]

كما وعدتكم سابقا هذه هي الصور وأتمنى إني أقدر أصلحها بمساعدتكم

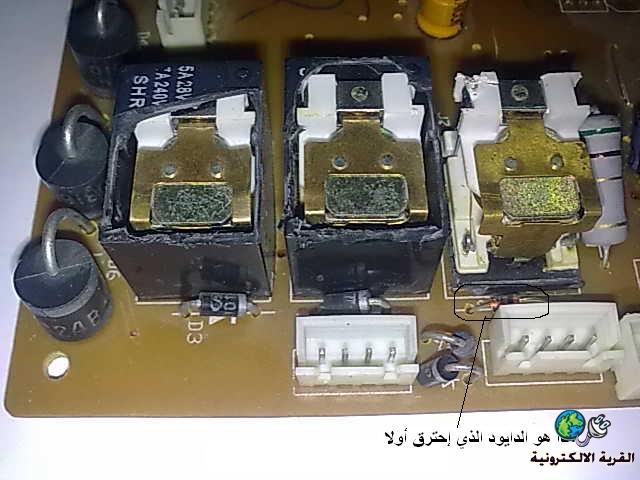

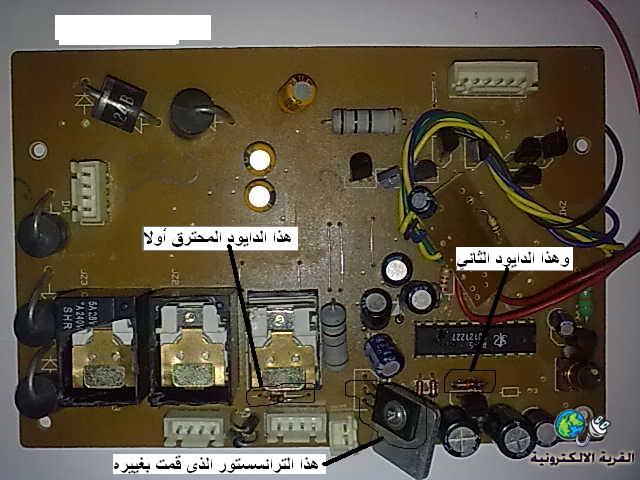

هذه الصورة الأولى




وهذه الصورة الثانية



عندي سؤال إذا زودنا الفولتية ماللذي يحترق وشكرا

تحياتي

[osama matar]

بسم الله الرحمن الرحمن
اقلب اللوحة وصورها بوضوح أيضاً
وتستعجلش عليه عشان ححاول معك

[الهكرجي]

مدري كيف أشكرك أحس إنك أعطيتني أمل في الحياة

معقوله تتصلح اللوحة هذي بعد فقد الأمل

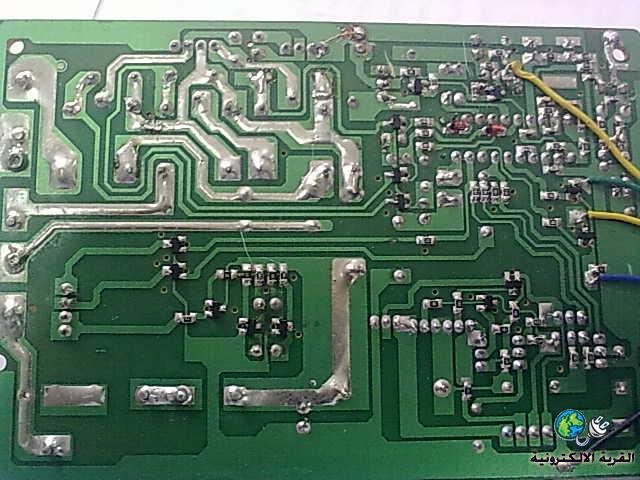

وهذي الصور من الخلف

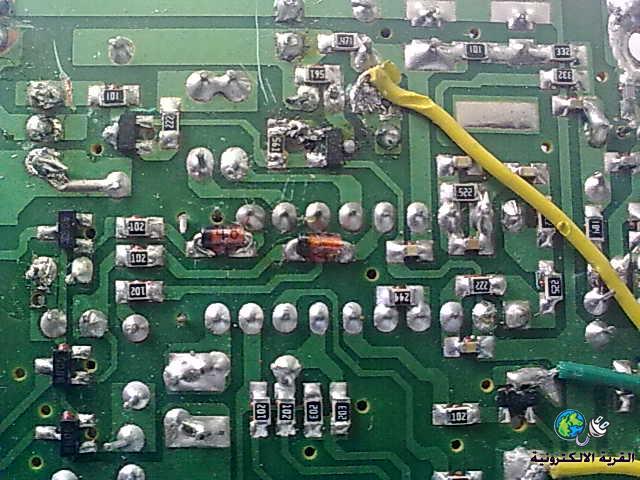

وهذي منطقة لعبت فيها وفيها قطع صغيره ما عرفتها



وألف شكر على تعاونك وجزاك الله كل خير

تحياتي

[osama matar]

الثنائي الأول:
عطله غير مقنع ولو تعطل بداية فهذا يعني قلب مصدر التغذية وهذا يحمي العديد من القطع
الترانزيستور الذي تقول استبدلته (عليه مشتت) واضح أنه يعمل كمفتاح ومن الضروري معرفة قطبيته NPN or PNP
الثنائي الثاني الذي تقول تعطل
من المؤسف أنه تعطل لأن ذلك يدل على وقوع خطأ في وصلة السلك الأصفر لذا يلزم فحص الترانزيستور التابع له

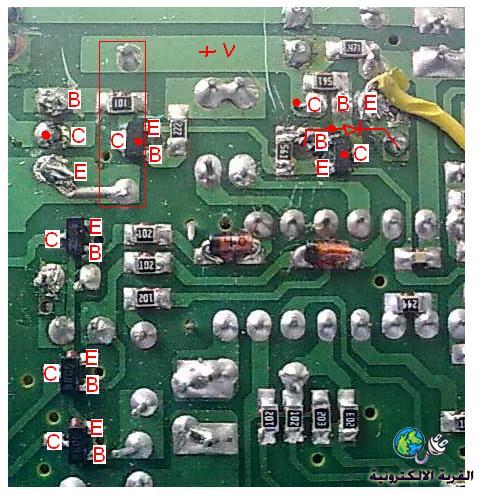

وضحت لك ترتيب أطراف القطع حسب فهمي للدائرة والقطع الواجب فحصها بدقة موضوع عليها نقطة حمراء
كيف سنكمل عملية الصيانة سيكون بعد التالي:
1- رقم ال IC غير واضح ولم أجده حاول أن تكتب لي رقمه
2- يجب أن أعرف السوكت القريب من الترانزيستور الذي استبدلته أين يتجه أو من أين يأتي
3- افحص المقاومة الموضوع عليها مربع وقل لي قيمتها

[الهكرجي]

عذرا للتأخير
نظرا لإنقطاع النت خلا نهاية الإسبوع

سوف أقوم بقياس وقراءة الأرقام وكتابتها هنا

تحياتي

[الهكرجي]

عدنا

أولا بالنسبة للنقاط الحمراء لم أعرف طريقة قياسها

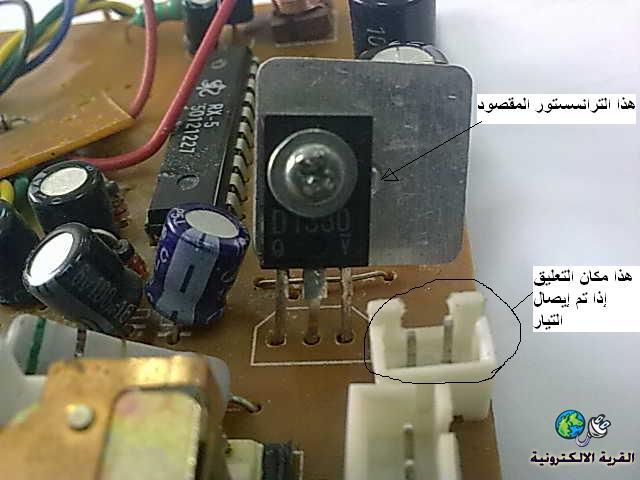

ثانيا قطبية الترانسستور لم أعرف كيف أجدها (قمت بتصوير الترانسستور في الصور أدناه

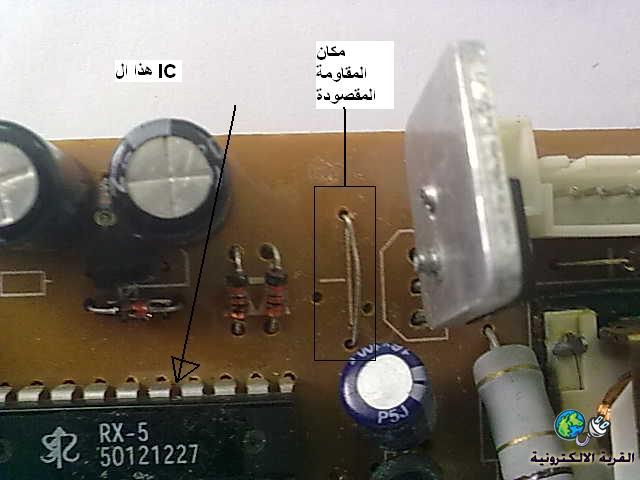

ثالثا رقم ال IC Rx-5 50121227 (توجد صورة)

رابعا لم أعرف ماذا تقصد بالسوكت

خامسا لا توجد مقاومة في المربع المحدد بل يوجد حديدة موصوله ( توجد صورة)

الصور





أتمنى سعة صدرك


تحياتي
