السلام عليكم ورحمه الله وبركاته
اخواني الكرام
عندي جهازين كمبيوتر ضمن غرفه واحد
اود مشاركه بعض الاجهزه الطرفيه
متل الطابعه السكنر نقل بعض الملفات
انا عندي كبل الشبكه
بس ما اعرف طريق التوصيل
ممكن تدلوني
ولكم من الله كل الخير
بشرح مبسط

[maher2007]

اقتباس المشاركة الأصلية كتبت بواسطة sami_mflh السلام عليكم ورحمه الله وبركاته اخواني الكرام عندي جهازين كمبيوتر ضمن غرفه واحد اود مشاركه بعض الاجهزه الطرفيه متل الطابعه السكنر نقل بعض الملفات انا عندي كبل الشبكه بس ما اعرف طريق التوصيل ممكن تدلوني ولكم من الله كل الخير بشرح مبسط

بسم الله الرحمن الرحيم

للربط بين كبيوترين (حاسوبين فقط) أو بين سوتشين SWITCHES أو HUB

طريقة عمل الكابل الخاص بذلك وهو من النوع Ethernet Crossover Cables

خطوات العمل

1- كابل بالطول المناسب يصل الحاسوبين ببعض ولا يزيد عن 100 متر فقط
2- عدد 2 RJ45
3- جهاز تستر خاص بعمل كابلات الشبكة Network Tester
4- عدد 2 كارت شبكة وعمل التركيب بالجهازين الكمبيوتر وتعريفهما جيداً
5- آلة عمل الكابل



عمل الكابل








أختيار أحد نظام الألوان التي تحب عمل الشبكة به

النوع الأول:



النوع الثاني



للمزيد من المعلومات توجد مجموعة من كتيبات الشبكات

http://www.qariya.com/vb/showthread.php?t=60744

[sami_mflh]

السلام عليكم
اخي الكريم
هل انا احتاج الى جهاو سويتش او جهاز هب لعمل هذه الشبكه
او فقط انا احتاج الى كبل
وعندي لوحه المذر فيها مدخل كبل شبكه
هل استطيع الاستفاده من هذا المدخل

[MEDO_H18]

جزاك الله خيرا على الموضوع ونفع بك

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة sami_mflh السلام عليكم اخي الكريم هل انا احتاج الى جهاو سويتش او جهاز هب لعمل هذه الشبكه او فقط انا احتاج الى كبل وعندي لوحه المذر فيها مدخل كبل شبكه هل استطيع الاستفاده من هذا المدخل

بسم الله الرحمن الرحيم


الرد الكامل علي الأسئلة


السؤال الأول: هل انا احتاج الى جهاو سويتش او جهاز هب لعمل هذه الشبكه؟

الأجابة: جهاز السويتش هو نفسة جهاز الهب ونعتبره مشترك لأكثر من جهازين يعني عدد 3 اجهزة فيما فوق أو أعلى

السؤال الثاني: او فقط انا احتاج الى كبل؟

الاجابة: يوجد نوعين من أنواع كابلات التوصيل

السؤال الثالث: وعندي لوحه المذر فيها مدخل كبل شبكه
هل استطيع ؟

الاجابة: نعم يمكنك الاستفاده من هذا المدخل


[B]النوع الأول ويسمي Ethernet Crossover Cable [/B ويسمي بالكابل المعكوس ]

ويستخدم فقط في الربط بين جهازين كمبيوتر فقط أو الربط بين جهاوين
(Switch or HUB)

مثال توضيحي



شكل رقم (1)



شكل رقم (2)



تخير أيهما تفضل

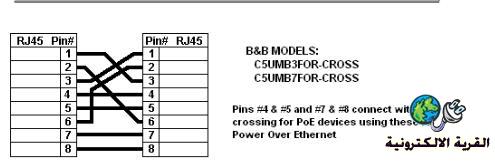

طريقة توصيل الكابل المعكوس

1-3
2-6
3-1
4-4
5-5
6-2
7-7
8-8

النوع الثاني ويمسمي Ethernet Straight-Through Cable أو يمسي بالكابل العدل

ويستخدم في الربط بين كل جهاز حاسوب (طرفي) مع الهب أو السوتش

مثال توضيحي




طريقة توصيل الكابل العدل

1-1
2-2
3-3
4-4
5-5
6-6
7-7
8-8

موقع يوضع طريقة عمل الكابل خطوة بخطوة

الطريقة



موقع youtube

وفي نهاية الشرح يتضح لنا ان جميع الكبالات المستعملة في عمل الشبكات لابد من استخدام عدد 4 أطراف فقط لعمل ارسال واستقبال البيانات من جميع الأجهزة الطرفية

[Ghost 2003]

ثم بعد ذلك تركيب كارت الشبكة بكل جهاز كمبيوتر (حاسوب)

عمل التعريف لكل كارت علي كل كمبيوتر مركب به

وبعدها عمل الخطوات التالية لكل جهاز


زور الصفحة

لمزيد من المعلومات حول الكابل المعكوس بين جهازين كمبيوتر أو بين سوتشين Switch أو هبين HUB
باسم Ethernet crossover cable

http://en.wikipedia.org/wiki/Ethernet_crossover_cable

[Ghost 2003]

بسم الله الرحمن الرحيم


كل المعلومات المفيدة يجدها هنا


http://www.bb-elec.com/tech_articles...lustration.asp


http://en.wikipedia.org/wiki/Ethernet_cable


http://www.ablecables.com.au/568avb.htm


http://en.wikipedia.org/wiki/Ethernet_crossover_cable
