مساعدةفى تحويل مشروعالى pcb

نيرة · 26-03-2010, 08:07 AM

انا كنت عايزة احول المشروع دة لكى اطبعة على بردة
ازاى احولة مع العلم انا بستخدم برنامج ARES 7 Professional

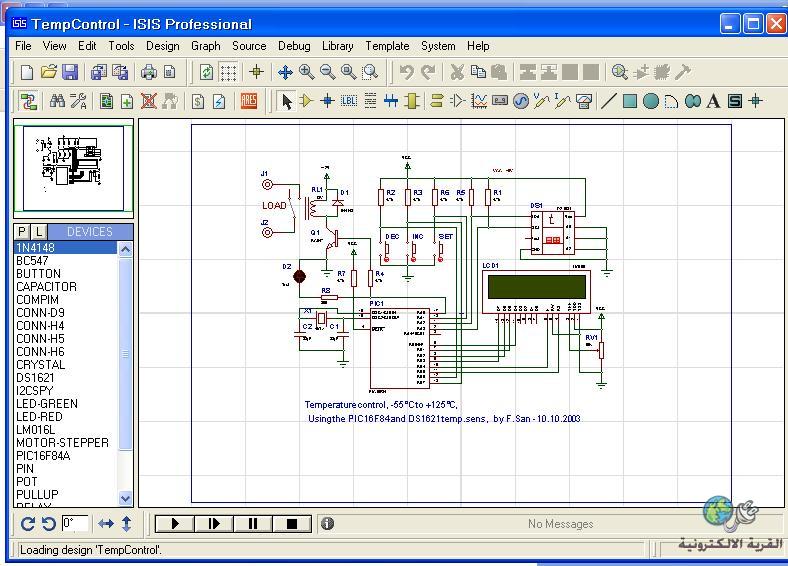

دى صورة المشروع
لتحميل المشروع

http://www.mediafire.com/?zzvznbmgn0m

goldfinger2 · 25-04-2010, 12:08 AM

اختى الفاضلة سوف اقوم ان شاء الله بتحويلها الى pcb ولكن بسبب ظروف عملى فسيطول الوقت
ارجو منك ان تعيدى رفع الملفات على 4-shared لانها حذفت من على الميديا فير

سبحان الله وبحمدة ........................سبحان الله العظيم

نيرة · 08-05-2010, 10:06 PM

هذا اللنك على 4shared

http://www.4shared.com/file/yvLKvoAH/project-01.html

وشكرا لك لاهتمامك انتظر تحويله مشكر جدااا

ahmed115 · 09-05-2010, 01:27 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة نيرة

هذا اللنك على 4shared

http://www.4shared.com/file/yvLKvoAH/project-01.html

وشكرا لك لاهتمامك انتظر تحويله مشكر جدااا

الملف موجود على الموقع ده بس للاسف انا مابعرفش شيئ عن بروتس فلو احد الاخوة بيعرف كيفية التحويل للدائرة الى PCB ينزل الملف ويحولها يبقى جزاه الله خير
وعلى فكرة الدائرة المطبوعة موجوده داخل ملف بى دى اف اللى مع ملف بروتس على الموقع يعنى لما تنزلى الملف من على الموقع وتفكى الضغط هتلاقى ملف تانى مضغوط فكى ضغطه هتلاقى صورتين للدائرة المطبوعة وش وظهر

ده الموقع التركى الرئيسى للدائرة
http://320volt.com/pic16f84-ve-ds162...-role-kontrol/

وده الموقع مترجم هتلاقى ملف بروتس فوق

http://320volt.com/wp-content/upload...le-kontrol.zip

وده ملف بروتس للدائرة على 4 شارد

TempControl.dsn

ودى مقاطع فيديو للدائرة او دوائر شبيهة لها يمكن تستفادى منها

http://www.youtube.com/watch?v=-Oe8uThBd8g

http://www.youtube.com/watch?v=mCYeO...eature=related

http://www.youtube.com/watch?v=uchlr...eature=related

http://www.youtube.com/watch?v=I9WDWi-WvV4
اى خدمة
