مساعدة في محول
|
| اعلانات |
|
|||||
|

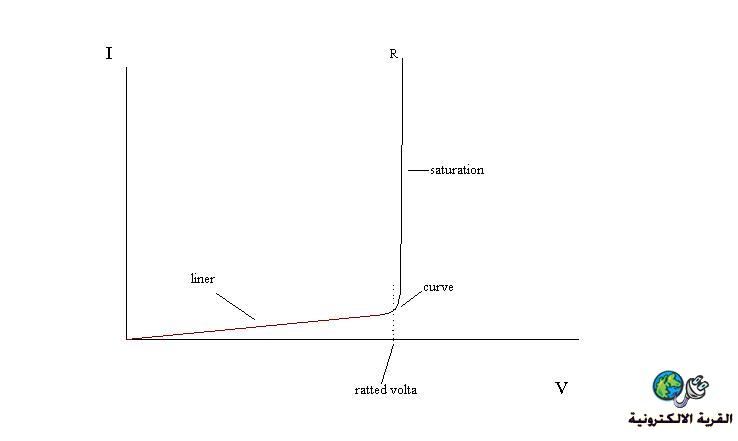

اخى العزيز هى طريقة علمية ونظرية انا شخصيا ما جربتهاش بس متاكد من النتيجة وهى باستخدام اميتر وفولتميتر واوتوترانسفورمر على اطراف الدخل يتم توصيل الاميتر توالى والفولتميتر توازى ويتم زيادة الجهد تدريجيا على اطرافة وفى كل مرة ناخذ قيم القراءات للجهازين وبرسم علاقة بيانية بين الجهد والتيار نحصل على منحنى المقاومة وهذا المنحنى يتكون من ثلاث مناطق الاول خطى والثانى منحنى والثالث saturation وتقع قيمة ratted voltage للملف فى منطقة المنحنى والتى يمكنك معرفة اذا كانت 110 ام 220 بسهولة من المنحنى او من قراءة الاميتر عند لحظة معينة م زيادة الجهد عن 110 او 220 يزداد التيار بصورة كبيرة عما كانت الزيادة قبل ذلك لذلك ينبغى الزيادة التدريجية والطفيفة عند الاقتراب من الجهدين 110 او 220 وبمعرفة جهد الدخل 110 ام 220 يتم تسليط هذا الجهد على ملفات الابتدائى وقياس الجهد على ملفات الثانوى ليكون هو جهد الخرج  الطريقة ممكن تكون مش عملية بسبب صعوبة الحصول على الاوتو ترانس فورمر ولكن اذا لم تكن تعرف اى الملفات ابتدائى والاخر ثانوى فعليك بالاتى قم بقياس مقاومات ملفات المحول بالاوميتر الملف الذي يعطيك مقاومة اقل هو ملف الجهد المنخفض بغض النظر انه ثانوي او ابتدائي ولو فتحت هذا المحول ستجد ان هذا الملف عدد لفاته قليلة وسمك السلك كبير بالنسبة للملف الاخر التعديل الأخير تم بواسطة : elecengmoh بتاريخ 29-03-2010 الساعة 07:22 AM |
