كيف تركيب TRANSFORMER IN Circuit

[zeem]

PLEASE HELP
WHERE IS +AND - LEADS

OR HOW TO CONNECT THIS TRANSFORMER TO CIRCUIT
thanks

[tata2]

المحول ده ac
ac input & ac o\p
يعني مفيش موجب وسالب
بس خلي بالك
في جزء الدخل خد السلكتين اللي علي الطرفين
وفي جزء الخرج السلك الاوسط ارضي
ممكن تاخد الاوسط و اي واحد تاني
وممكن تاخد السلكين اللي علي الطرفين يديك فولت ضعف
ولو عايز تعرف فين جزء الدخل وفين الخرج
قيس المقاومة بتاعتهم جزء الدخل له مقاومة اعلي في حدود كام كيلو
جزء الخرج في حدود كام اوم

[tata2]

نسيت اقولك ان في جزء الدخل عادة الطرف الاوسط 110v
take care
قيس المقاومة و الاعلي هما دول طرفين 220

[osama matar]

[عروة ابن الورد]

اوجه سؤال للاستاذ يعني كيف عرفت الاقطاب !!!!
بخبرتك
او عندك نفس المحول
او قاعدة علمية

[zeem]

thanks so much
i tested the out put didn't give me 12 v

[osama matar]

المشاركة الأصلية كتبت بواسطة zeem

thanks so much
i tested the out put didn't give me 12 v

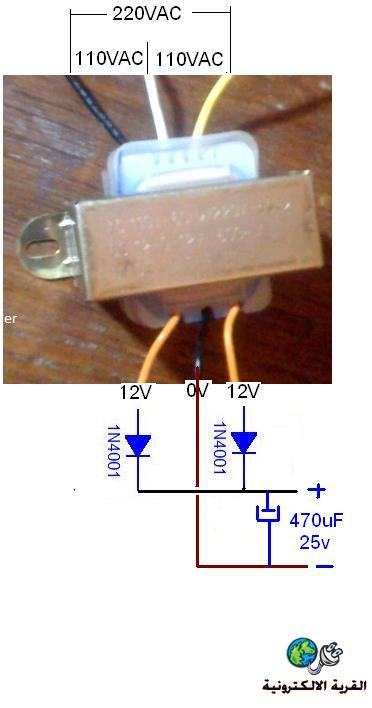

لا زم يديك 16 فولت بدون حمل
Must be voltage 16 volt no-load
الأسلاك يمكن توقعها حسب ألوانها وترتيبها

[ابوقشه]

المشاركة الأصلية كتبت بواسطة osama matar

ــــــــــــــــــــــــ
الله ينور عليك اخى الكريم اسامه
على هذا التوضيح الرائع شكرا لك حبيبى
