صناعة مكبر صوت classe D -طلب المساعدة-

[دهر]

السلام عليكم

لقد قمت للإنضمام الى هد ه القرية بسب ما تحتويه من معلمات حساسة وفيدة
و انا متشوق لمعرفة المزيد و أشكر كل إخواني الدين يشاركوننا بأفكارهم و معلوماتهم

أما بعد فلدي مشروع أريد القيام به و هو إنشاء مكبر صوت طاقوي كلاس د

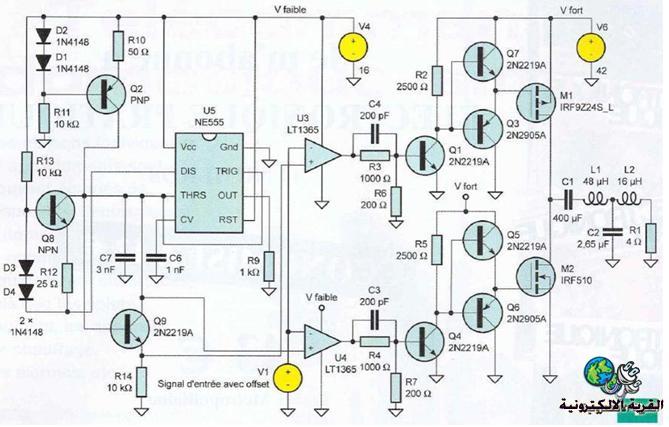

ف رجاءا إلأي دوي اللخبرة العون وإليكم صورة السركوي

الصورة مكبرة

المشكلة هي أني لما اسوي جزء من السركوي و هو الجزء المتعلق بإخراج أشارة مثلثية عل البروتيوس فإنه لا يعمل بالشكل المضبوط بسبب ال التردد العالي لهدا السينيال
و أرفق إليكم ملف المحاكاة
http://www.4shared.com/file/25315974...l_triangl.html

[osama matar]

وضح أكثر
التردد الذي يقاس عالي جداً
غير الكلمات المكتوبة الى عربي أو انجليزي
حدد مدخل الاشارة
اشرح ما أمكنك

[ولاء الدين]

المشاركة الأصلية كتبت بواسطة دهر

السلام عليكم

لقد قمت للإنضمام الى هد ه القرية بسب ما تحتويه من معلمات حساسة وفيدة
و انا متشوق لمعرفة المزيد و أشكر كل إخواني الدين يشاركوننا بأفكارهم و معلوماتهم

أما بعد فلدي مشروع أريد القيام به و هو إنشاء مكبر صوت طاقوي كلاس د
ف رجاءا إلأي دوي اللخبرة العون وإليكم صورة السركوي

الصورة مكبرة

المشكلة هي أني لما اسوي جزء من السركوي و هو الجزء المتعلق بإخراج أشارة مثلثية عل البروتيوس فإنه لا يعمل بالشكل المضبوط بسبب ال التردد العالي لهدا السينيال
و أرفق إليكم ملف المحاكاة
http://www.4shared.com/file/25315974...l_triangl.html

سلام الله عليكم

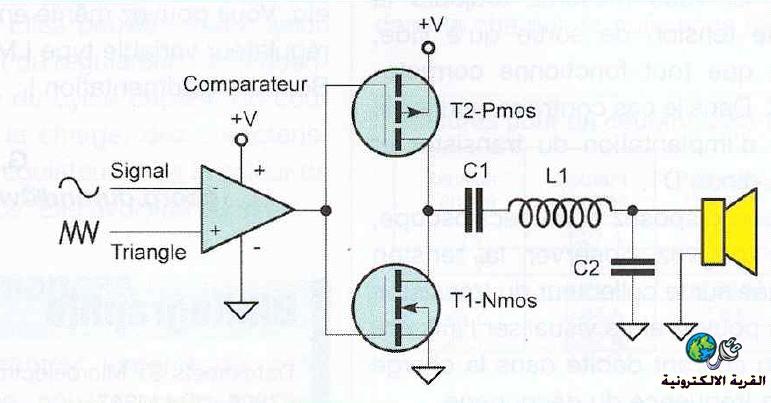

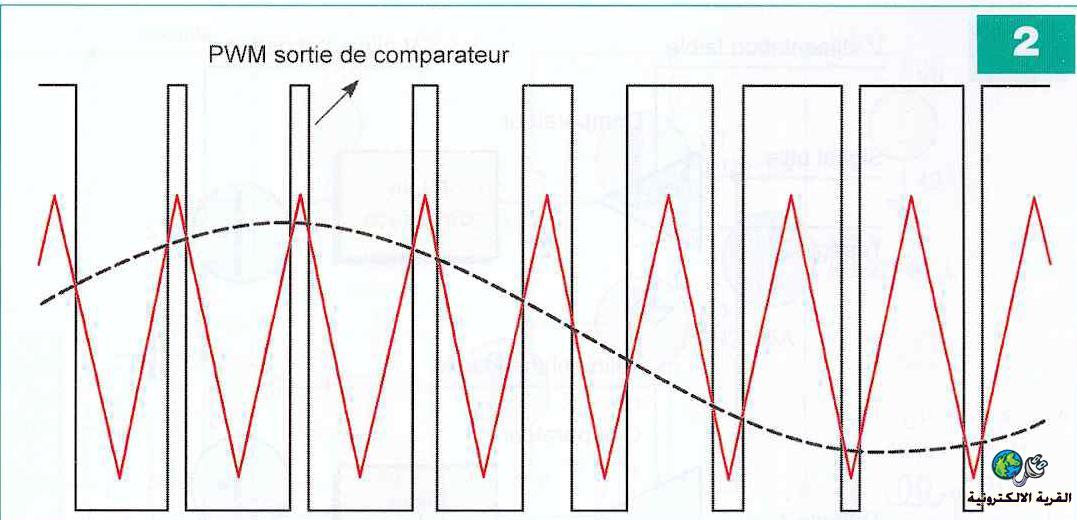

من الواضح أخي الكريم أن ثقافتك فرنسية الصورة من مجلة مخصصة في الإلكترونيات ( فرنسية ) نرحب بك في القرية وهذه أساسيات عمل مكبر الصوت صنف د



لمزيد من المعلومات اضغط على الرابط

http://fr.wikipedia.org/wiki/Amplificateur_audio

[دهر]

أشكرك يا أستاد osama matar والستاد ولاء الدين و أنا مسرور عل ردكم لي فهده أول مشاركة لي في المنتدي و لقد أصبت فهدا المخطط مقتبس من مجلة فرنسية أما مشكلتي فهي تخص برنامج المحاكات
فعندما أسوي الجزء الخاص بإنتاج إشارات مثلثية ---ليس كما أشرة يأستاد ولاء الدين ليس إشارات سن المنشار ----
ومحاكاته فإن الإشارات المتلتية لا تخرج بشكل سليم وتظهر الرسالة التالية :
simulation is not running in real timedue to excessive cpu load
ظننة أن إرفاق ملف المحاكات سيوضح أكتر المشكلة لكن سوف أحمل صورة أثر وضوحا

[دهر]

أشكر الأستاد أسامة مطر و الأستاد ولاء الدين على ردكم لي فهده أول مشاركة لي في المنتدى

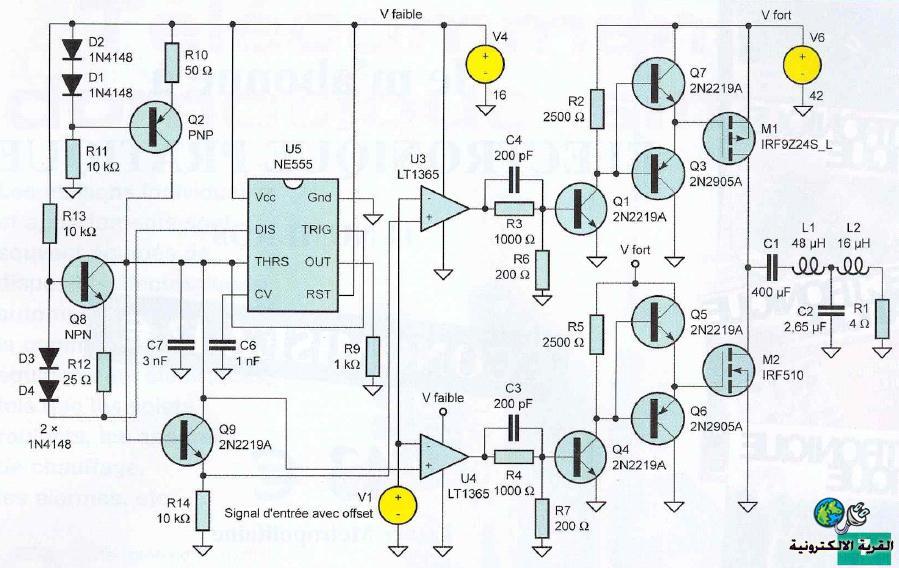

فمشكلتي هو أني أجد مشاكل في محاكات ال جزء الأول من السركوي و المتعلق بإخراج إشارات مثلثية عل برنامج البروتيوس و لا أعلم ال سبب و هده صور أرجو أن توضح أكتر مشكلتي



أرجو أن تكون مشكلتي قد توضحت للأستاد أسامة مطر

[دهر]

لقد توقف تقدمي لأأني أعتمد بشكل كبير على برامج المحاكات فأرجو ا المساعدة
وأشكر كل المشاركين

[دهر]

أين الرد يا إخوتي
هل المشكلة مازالة غامضة ؟

[osama matar]

المشاركة الأصلية كتبت بواسطة دهر

أين الرد يا إخوتي
هل المشكلة مازالة غامضة ؟

اخي مستعد للتعاون معك
مع الأخذ بعين الإعتبار أني مجتهد في البروتس ولست خبيراً ولكن معرفتي على معرفتك تكون كافية بإذن الله
فلإنجاز العمل يجب تجزئة الدائرة إلى عدة دوائر بسيطة
ونبدأ من المداخل
1- لدينا مدخل اشارة مثلثة
2- مدخل اشارة جيبية
إذاً علينا تنفيذ هذين الجزئين كل على حدة ثم دمجهما

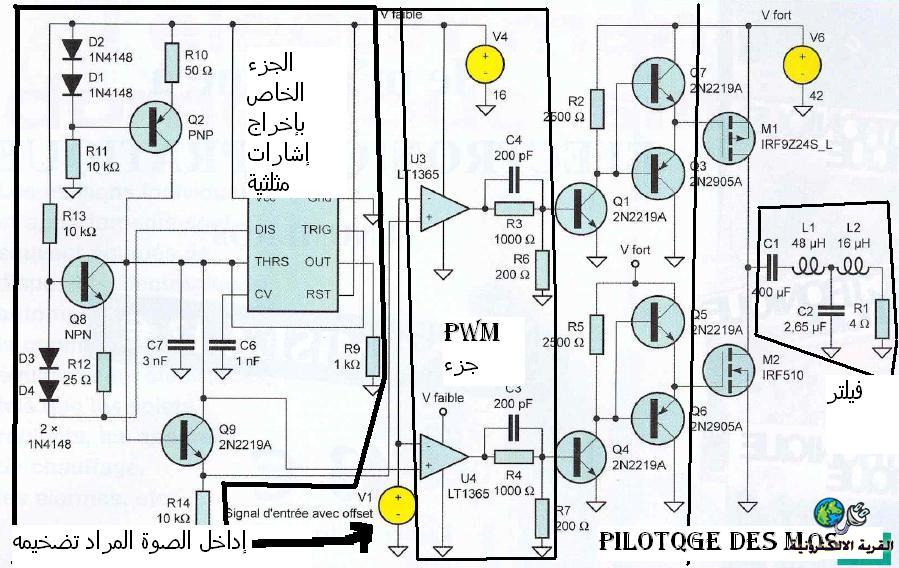

لذا مطلوب منك تحديد قطع كل منهما بواسطة عمل مربع على دائرتك الأصلية لأن ما أوضحته مشوه
وأدعوك لمشاهدة موضوعي هنا
http://www.qariya.com/vb/showthread....170#post367170
فتأكد لو أني لم أجزءه لما نجح في المحاكاة
فصبر جميل والله المستعان
