[am_steen]

عندي مشروع بالبيك مطلوب فيه أن يشغيل ريلاي إذا تم قطع شعاع ضوئي
أنا عندي فكرة جيدة عن البرمجة لكن المشكلة ماهي الدائرة التي تعطي 1
عندما يقطعها أحد و تعطي صفر في الحالة الأخري

[frank_hugo_1100]

ممكن تعمل دايرة ترسل اشارة بتردد 38كيلو هرتز ب 555
وعن طريق انفرا ريد ليد
وداشرة الاستقبال تستقبل على الريسيفر والذى يعطى logic zero
وعندما يقطع احد هذا اللينك فانه يعطى logic one
and use rb0 interrupt
and good luck

[Eng-Rayan]

انشاء الله انا بساعدك تفضل اخي شوف هذا الفسديو من صنعي و هو عبارة عن 16f84a و ir led و ir reiciver من نوع tsop 1738 و يعمل عللى 40 khz اذا اردت المساعدة فانا تحت الخدمة

http://www.youtube.com/watch?v=VPKkL...eature=channel

[am_steen]

إخواني أنا لكم شاكر علي سرعة الرد و أنا بالفعل عندي القطع المطلوبة
و هي البيك و IR led و IR receiver بس المشكلة في الدائرة العملية
أنا محتاج أربعة Detector بين كل واحد منهم و الأخر 5 سم بحيث لا يتداخلوا مع بعض
و كل منهك موصول علي البيك
أريد الدائرة العملية أما بخصوص الكود فأنا عندي شوية خبرة في البرمجة و لو ساعدتوني أكون لكم من الشاكرين

[Eng-Rayan]

انشاء الله نبدا المرة القادمة اخي وراي الكثير من الدراسة
و سنتناقش في كل المواضيع

[am_steen]

في إنتظارك أخي ريان و كما أخبرتك
أنا أريد فقط الدائرة العملية التي نفذتها الخاصة بـــــ IR
و أنا أعمل البرنامج و كل شيء

[am_steen]

أخي ريان الظاهر إنك نسيتني أنا بس عايز رسمة دائرة
IR المرسل و المستقبل مع البيك

لا أريد البرنامج و لا شيء أخر

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة am_steen إخواني أنا لكم شاكر علي سرعة الرد و أنا بالفعل عندي القطع المطلوبة و هي البيك و IR led و IR receiver بس المشكلة في الدائرة العملية أنا محتاج أربعة Detector بين كل واحد منهم و الأخر 5 سم بحيث لا يتداخلوا مع بعض و كل منهك موصول علي البيك أريد الدائرة العملية أما بخصوص الكود فأنا عندي شوية خبرة في البرمجة و لو ساعدتوني أكون لكم من الشاكرين

اقتباس المشاركة الأصلية كتبت بواسطة am_steen أنا بس عايز رسمة دائرة IR المرسل و المستقبل مع البيك لا أريد البرنامج و لا شيء أخر

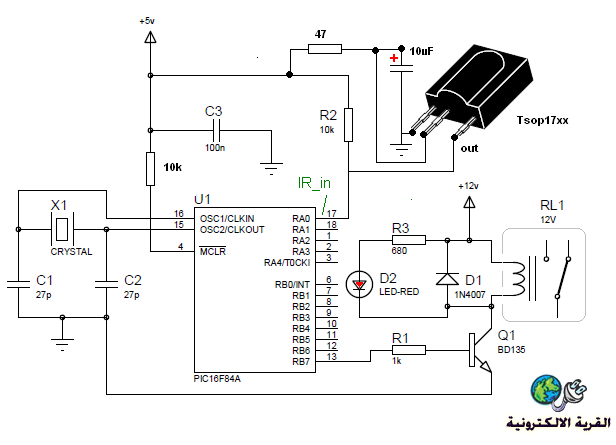

تفضل .. خذ دائرة المستقبل أولا وإذا كانت تفي بالمطلوب ننتقل الى المرسل ..
(قبل وضع دائرة المرسل لابد من مناقشة بعض الامور الهامة حوله.)
