AC 50-60V TO 24VDC

[أبو زكووور]

السلام عليكم أيها الإخوة ....
أحتاج إلى دائرة تغذية منتظمة بسيطة
تيارها 2 آمبير و 24 فولت تقريباً
أستخدم هذه الدائرة الموجودة في الصورة .... تعمل بشكل جيد ,
ولكن يوجد إرتفاع كبير لحرارة الترانزستور المستخدم BDX33C
هل يوجد من الناحية العلمية خطأ في تصميمها و في قيم العناصر المستخدمة ؟؟؟؟؟؟؟؟
أرجوا الإجابة و الإفادة ... ولكم جزيل الشكر .

[IMG]http://img101.***********/2010/04/05/886096069.jpg[/IMG]

[osama matar]

أهلاً بيك أبو زكووور
المشكلة في المقاومة 220 أوم
فأقصى تيار تتحمله القاعدة 0.25 أمبير وبعده تعطل
والتشغيل الآمن نصف ذلك فقط
فعند المقاومة 220 أوم فإن جهد دخل يزيد عن 55 فولت سؤدي لتلف الترانزيستور
والتشغيل الآمن يكون عند جهد دخل حوالي 30 فولت
وكلما زاد الجهد كلما مر تيار أعلى أدى لإرتفاع الحرارة

[أبو زكووور]

شكراً جزيلاً أستاذ أسامة ....

ألا يوجد حل لهذه المعضلة ... إذا تم إستخدام ترانزستور فلتيته عالية

خصوصاً بأن التيار المستهلك لا يتعدى 2 آمبير في أبعد الحدود

[osama matar]

المشاركة الأصلية كتبت بواسطة أبو زكووور

شكراً جزيلاً أستاذ أسامة ....

ألا يوجد حل لهذه المعضلة ... إذا تم إستخدام ترانزستور فلتيته عالية

خصوصاً بأن التيار المستهلك لا يتعدى 2 آمبير في أبعد الحدود

ارفع قيمة المقاومة 220 أوم عند أدني جهد متوقع للدائرة ثم جرب الكفاءة على أعلى جهد متوقع
وأفضل إضافة مكثف سرميك على دخل الدائرة بقيمة 10 إلى 100 نانو فهو أفضل للتخلص من القمم الإبرية للجهد الكهربي
انظر لهذه الدائرة فهي تصبح بسيطة عند تثبيت الجهد

http://powersupplycircuit.blogspot.c...-2-ampere.html

[أبو زكووور]

المشاركة الأصلية كتبت بواسطة osama matar

ارفع قيمة المقاومة 220 أوم عند أدني جهد متوقع للدائرة ثم جرب الكفاءة على أعلى جهد متوقع
وأفضل إضافة مكثف سرميك على دخل الدائرة بقيمة 10 إلى 100 نانو فهو أفضل للتخلص من القمم الإبرية للجهد الكهربي
انظر لهذه الدائرة فهي تصبح بسيطة عند تثبيت الجهد

http://powersupplycircuit.blogspot.c...-2-ampere.html

شكراً جزيلاً لك أستاذ أسامة .....
أرجوا إعادة رفع الدائرة , بسبب عدم تمكني من مشاهدتها .
جزاك الله كل خير .

[ولاء الدين]

سلام الله عليكم
هذه الدارة منقولة عن احدى مخططات التلفزيون ( نرمندي ) وقمت بتنفيذها على برنامج إيزيس فتبين خطأ لو أمكن للمهندس أسامة تعديلها وبيان الخطأ ستكون حلا ناجعا

[أبو زكووور]

شكراً جزيلا أخي ولاء على مشاركتك .......

ما هي قيمة الفولت الذي يعطيه المحول ؟؟؟؟

[osama matar]

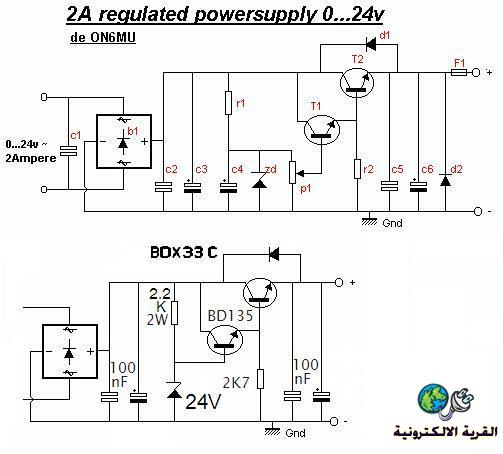

هذه الدائرة مع اقتراحي لها
يمكنك تجربتها على أدنى جهد متوقع
وإذا كان الخرج ضعيفاً فقم بخفض المقاومة 2.2 كيلو أوم تدريجياً
