مشكلة انخفاض الجهدفي المحركات

[strongstorm]

السلام عليكم

لاحظة عند توصيلي لمحرك dc مع الترانسيستور اومع البطارية مباشرة لاحظة انخفاض في الجهد ممايجعل حركة المحركة بطيئة جدا حتى مع رفع الفولت لى 15 فولت الى انا الجهد ينخفض الى 3 فوولت وجربة وضع مكف 100 ميكوافراد مع البطارية ومرة مع المحرك وجربة وضع دايود مع المحرك على التوازي الا انه لم يتغير شيء فما السبب؟؟ ساعدوني

[osama matar]

المشاركة الأصلية كتبت بواسطة strongstorm

السلام عليكم

لاحظة عند توصيلي لمحرك dc مع الترانسيستور اومع البطارية مباشرة لاحظة انخفاض في الجهد ممايجعل حركة المحركة بطيئة جدا حتى مع رفع الفولت لى 15 فولت الى انا الجهد ينخفض الى 3 فوولت وجربة وضع مكف 100 ميكوافراد مع البطارية ومرة مع المحرك وجربة وضع دايود مع المحرك على التوازي الا انه لم يتغير شيء فما السبب؟؟ ساعدوني

ارفق مخطط لنعرف الخلل في الموتور أو الترانزيستور أو ماذا؟

[strongstorm]

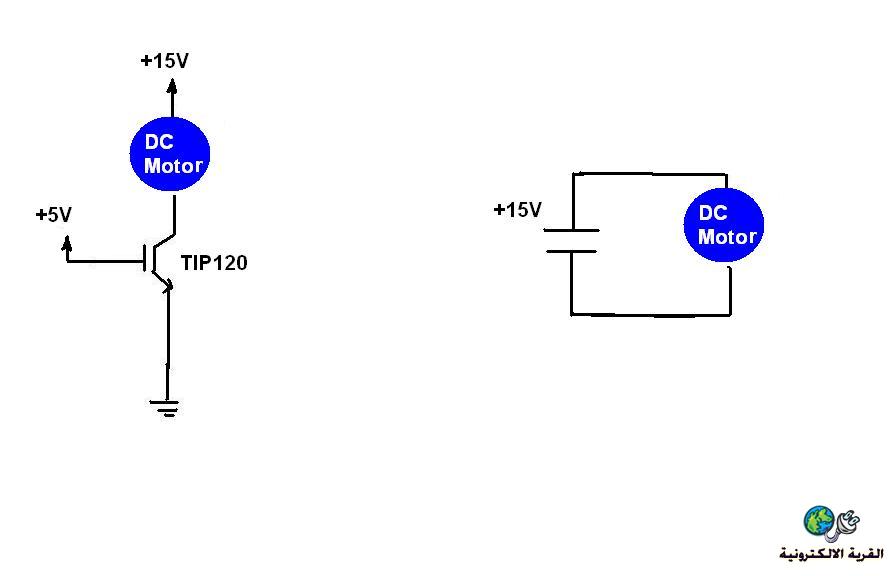

تم رفع الدائرة على هذا الرابط
http://upload.qariya.info/images/qariya-c987e0b515.jpg

مع العلم انني جربت توصيل دايود ومكثف على التوازي مع المحرك ولم يتغير شيء

والنتيجه هي انخفاض الجهد من 15 فولت الى 4 او 3 فولت وايضا انخفاض الجهد على base transistor من 5 فولت الى 2 فولت

[ميلاد صموئيل]

انخفاض جهد البطارية بمجرد توصيل الموتور معناه ان الموتور يسحب اكثر من قدرة البطارية
بمعنى ان قدرة الموتور بالأمبير اعلى من امبير البطارية
فعليك بأحضار بطارية ذو امبير اعلى

[strongstorm]

طيب ماذا لو ربطنا البطاريات ذو 9 فولت على التوازي هل سوف نحصل على امبير عالي وتحل المشكلة علما بان البطاريات المستخدمة هي بطاريات من النوع العادي و الموجودة في الاسواق

وماذا لو استخدمنا البطاريات القابلة للشحن هل سوف تحل المشكلة

[strongstorm]

السلام عليكم
احسنتم المشكلة في ضعف التيار الناتج من البطارية
فبدل من ربط البطاريات على التسلسل للحصول على 15 فولت هو ربطها على التوازي والحصول على 9 فولت لكن بتيار مضاعف وهذا هو الحل
فبعد ربط البطاريات على التوازي اشتغل المحركة بسرعه قوية

شكرا لكم
