ic 74245

[mjd]

السلام عليكم

أخوتي ما وظيفة القطعة الإلكترونية 74245 وأين يستخدموها ؟ وكيف أعرف لإذا كانت سليمة أو معطوبة؟؟
أسمع أنهم يسمونها بالعازل الثماني ثنائي الإتجاه؟؟؟؟

وشكرا لكم:flwr: :flwr: :flwr:

[فهد المنصور]

السلام عليكم ..

الدائرة المتكاملة 74245 هي من عائلة TTL تستخدم للتحكم بخط ثماني بحيث تستطيع بواسطتها عزل او التحكم بأتجاه معلومة ..

تتم عملية الفحص بسهولة بواسطة ايصال طرف رقم 19 و 1 الى الصفر (-)

ثم حقن اي اشارة على الطرف رقم 11 ستجد نفس الاشارة على الطرف 9 ..

ايضا يمكنك قلب مسار الاشارة .. بأيصال الطرف رقم 19 الى الصفر .. ورقم 1 الى 5 فولت

ستجد ان الاشارة تنتقل من الطرف رقم 9 الى 11 ..

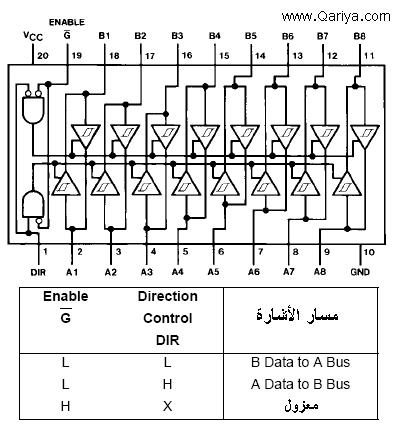

اتبع هذا المخطط لأتمام الفحص .

:can:

[mjd]

شكرا جزيلا على هذه المعلومات الأن أصبحت أعرف ما هي 74245
وهذه الرسمة قد تعبر عن مشاعري
مشكووووووور مشرفنا فهد:flwr: :flwr:
