مهم جدا ( أرجو التوضيح)

[The Engineer]

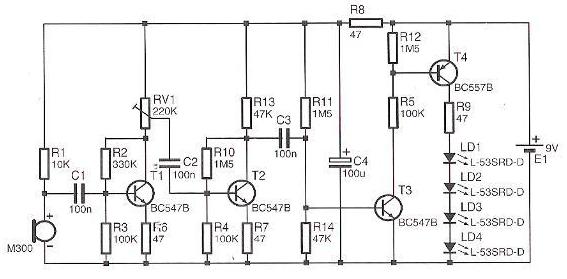

الدائرة التالية تمثل جهاز وظيفته تكبير إشارة الصوت وتحويلها إلى إضاءة، وكما نلاحظ أنها تحتوى على أربعة مراحل بأربعة ترانزيستورات.

سؤالي الآن/ ما وظيفة كل مرحلة، هل كلها تقوم بتكبير الجهد، أم أن هناك وظائف أخرى؟

ارجو الرد في أسرع وقت

[فهد المنصور]

السلام عليكم ..

هذه الدائرة تقوم بأعطاء مؤشر يشتد كلما زادت قوى الصوت ..

حسب فهمي للدائرة .. هي تتكون من مرحلتين ..

المرحلة الاولي ..
هي دائرة مكبر اشارة الصوت وهي تتكون من ترانزيستورين .. الاول يقوم بتكبير ابتدائي للأشارة ويمتاز بحساسية عالية اما الثاني فهو مكبر اشارة محكوم بوضع المقاومة المتغييرة RV1

المرحلة الثانية ..
وهي مكونه من ترانزيستور T3 الذي يقوم بقياس مستوى الاشارة ليرسلها للترانزيستور T4 الذي يعمل كامفتاح يتحكم بقيمة الجهد المغذي للثنائيات الضوئية ..

ملاحظة ..
تصميم هذه الدائرة غريب لانه يستخدم اكثر من مرحلة لتغذية ثنائيات ضوئية متصلة على التوالي !!!

:can:

[The Engineer]

اشكرك جزيل الشكر

ولكن هل تقصد أن T3 لا يقوم بتكبير الإشارة؟

ولم أفهم قصدك من قولك

أنه يقوم بقياس مستوى الاشارة ليرسلها للترانزيستور T4 الذي يعمل كامفتاح يتحكم بقيمة الجهد المغذي للثنائيات الضوئية

[فهد المنصور]

لا يمكن توصيل مخرج الترانزيستور T2 مع مدخل T4 مباشرة بدون ترانزيستور T3 الذي يعمل على توافق الاشارة الصوتيه مع مدخل ترانزيستور Pnp
