القفل الالكتروني

[mahmoudomar_89]

السلام عليكم ورحمه الله وبركاته

اخواني في الله كنت قد قمت بعمل دائره القفل الالكتروني وتمت بنجاح

ولكن العقبه التي واجهتني هي القفل الفعلي الذي ستعمل عليه الدائره
فالدائره موصله على (relay) يوفر خرج 12 فولت

فلو احد عنده فكره بسيطه لقفل يعمل مع هذه الدائره فبارك الله فيه

[Ghost 2003]

بسم الله الرحمن الرحيم


عزيزي ضع أمام لسان الرافعة (relay) قطعة من الحديد مثل شكل لسان كالون الباب الحقيقي لتؤدي وظيفة القفل الالكتروني

ثم يمكنك رسم الدائرة التي اكتشفتها وترسلها لمنتدى القرية الإلكترونية بعد اتمام اختراعك لكي يمكننا الاستفادة من خبرتك وعلمك. ووضع بياناتك علي الرسم


ولرفع الصور تستخدم مركز رفع الصور في القرية بالمنتدي

[mahmoudomar_89]

السلام عليكم.....

اولا بارك الله فيك على الرد السريع

ولكن يأخي لم افهمك ما هو الذي سيحرك قطعه الحديد

relay خرجه عباره عن فولت فما الذي سيسحب اللسان
وبصراحه انا كنت عاوز نظام الكتروني مع يدوي اي يفتح ايضا بالمفتاح

وبالنسبه للدائره لما تصفحت في المنتدى الرهيب والجميل دا وجد هذا المشروع منفذ وعلى مستوى اعلى من دائرتي المتواضعه وما شاء الله على الاخوه في المنتدى

[Ghost 2003]

عزيزي

relay خرجه عباره عن فولت فما الذي سيسحب اللسان

نعم الدخل فقط عبارة عن فولت والخرج عبارة عن حركة


مثال لذلك الاجهزة الكاسيت القديمة يوجد بها الريلية relay عبارة عن قلب بلاستيكي يلف علية عدد من لفات ملف نحاسي معزول بالورنيش يوجد داخل فجوة الملف قلب حديدي هو المسؤل عن تحريك لسان القفل الالكتروني الذي تريد عمله.

وبعد ذلك يمكنك تعديل الدائرة كما تشاء لكي تفتح بطرق عديدة من الداخل والخارج بالتعاون بينك وبين الاعضاء بالمنتدي واخذ ارائهم العديدة.

وللعلم النقاش لا يفسد للود قضية.

ولكن تريدك بعد انجاز العمل علي اتم وجه ان تنشرة بالمنتدي باسمك

[mahmoudomar_89]

السلام عليكم

يااخي العزيز انا كدا فهمتك انت قصدك على solenoid



اما الريلاي اللي انا باستخدمه هو دا



هي فكره جميله ولكن انا مش عارف ازاي هاقدر استعمل المفتاح اليدوي والربط الميكانيكي لارجاع اللسان يدويا

وبارك الله فيك

[Ghost 2003]

بسم الله الرحمن الرحيم

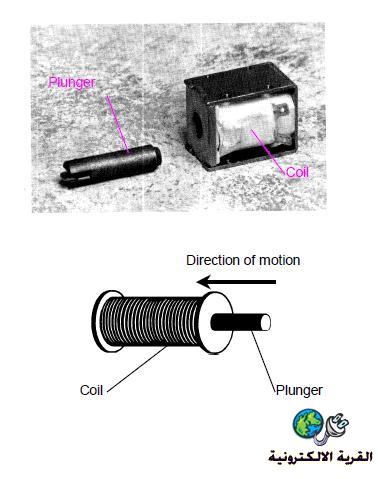

صورة الريلية relay أو الاسم العلمي له Solenoid



ويتم توصل Plunger مع لسان كالون الباب لكي يتم الفتح والقفل للباب الذي تريده ويجب وضع في ياي أو سستة في مأخره الريلية Solenoid أو لكي تقوم بوظيفة أرجاع للسان الريلية أو Solenoid

[Ghost 2003]

المشاركة الأصلية كتبت بواسطة mahmoudomar_89

السلام عليكم

يااخي العزيز انا كدا فهمتك انت قصدك على solenoid



اما الريلاي اللي انا باستخدمه هو دا



هي فكره جميله ولكن انا مش عارف ازاي هاقدر استعمل المفتاح اليدوي والربط الميكانيكي لارجاع اللسان يدويا

وبارك الله فيك

ليس هذا النوع لانه يستخدم فقط مع الدوائر الالكترونية لفتح أو غلق لمبة أو جهاز او تشغيل ماكينة بسيطة بتوصيل الكهرباء لها ... إلخ

[mahmoudomar_89]

تقريبا اكتملت الفكره بعض الشئ وان شاء الله في اقرب وقت سأنفذها

ولكن الان شغال امتحانات اعمال السنه وبعدها عندي مشروع تبع الكليه فدعواتك يااخي

وبجد بارك الله فيك على التفاعل والافاده
