مصطلح fast recovery

[robota]

السلام عليكم
ماذا يعنى هذا المصطلح وخاصة عندما يستخدم مع الديودات
fast recovery diode
??

[osama matar]

المشاركة الأصلية كتبت بواسطة robota

السلام عليكم
ماذا يعنى هذا المصطلح وخاصة عندما يستخدم مع الديودات
fast recovery diode
??

طلب من الثنائيات بداية تقويم الجهد المتردد 50/60 ذبذبة وسمي الثنائي Rectifier diode
ثم وجد التردد 20كيلو هيرتز المستخدم في دوائر التغذية القديمة وسمي High frequency diode
واستمر التطور وسمي ultrafast diode وقد تصل الترددات ل 250كيلو هيرتز
وثنائيك fast recovery diode هو جزء من تطور الأخير (ultrafast diode )

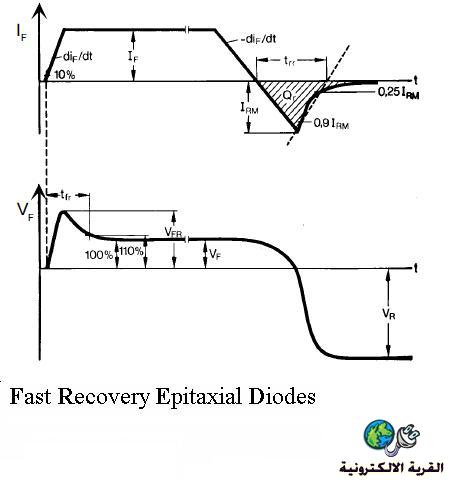

سريع الانتعاش شاهد الرسم

بمعني يستجيب للترددات العالية المستخدمة في سويتشمود بور سبلاي SMPS

[فهد المنصور]

مهندس اسامة .. شكراً على هذه المعلومة ..

صادفني كثيراً هذا المصطلح في داتا شيت لبعض الثنائيات ..

هل يعني ان الفاست ريكيفري هو عبارة عن ثنائي يمكنه الاستجابة للترددات العالية ..
وهل لا يختلف فحصه عن فحص الثنائيات التقليدية .. ؟
وهل هناك رمز يميز هذا الثنائي في المخططات ..؟
وهل هناك دائرة مكافئة يمكنها ان تعمل كا بديل عنه ؟



اسئلة كثيرة اتمنى من المهندسين المشاركة في معلوماتهم حول هذا الثنائي ..

[robota]

مهندس اسامة مطر لك كل الشكر على المعلومات القيمة
بالفعل التطبيق تردد عالى نسبيا 40 كيلوهيرتز او اعلى
اذن هذه السرعة فى التحول تعتمد على trr كلما زاد التردد يجب ان تقل ال trr
ويهمنى الاجابة على سوال المهندس فهد الثالث
وشكرا لك مرة اخرى

[astra]

مشكوررررررررررررررر

[osama matar]

بالضبط أخي robota تعلم أنه عند قلب الجهد على الثنائي(انحياز عكسي) سوف تزيد منطقة النضوب وكلما كانت أسرع في الزوال كلما كانت كفاءة الثنائي أفضل ويتعامل مع ترددات أعلى
ولو لاحظت المنحنى ستجد أن تعدي حاجز النضوب أيضاً يستقرق زمناً (انحياز أمامي)
يمكننا تركيب ثنائيين توالي ونحصل على ثنائي جهده أعلى
ويمكننا تركيب ثنائيين على التوازي ونحصل على ثنائي تياره أعلى
أما أسرع فلا فكرة لدي
وخذ هذه الخواص لأحد الثنائيات

C2D10120–Silicon Carbide Schottky Diode
Zero Recovery® Rectifier
Zero Forward Recovery
Zero Reverse Recovery
High-Frequency Operation
واخد بالك من كلمة زيرو (سيطر على الفيزياء بشكل مطلق) والله أعلم بمدى صدقه

عندما يقال fast recovery فهو لم يعطنا فكرة عن تصميم الثنائي لنعلم كيف سيكون قياسه تحديداً
فقد مر علي ثنائيات هي غابة من المكونات الإلكترونية داخلياً حسب الداتاشيت
فلدينا مثلاً الثنائي الشوتكي المشهور استخدامه حالياً في دوائر البور سبلاي للكمبيوتر
له جهد انحياز أمامي 0.15 فولت أقصد جهد العتبة أو جهد التغلب على منطقة النضوب
ولدينا ثنائيات عادية فاست حوالي0.35 فولت وهي قديمة نسبياً (العادي جهده حوالي 0.54 فولت)
والله عز وجل أعلى وأعلم

[robota]

بارك الله فيك وجزاك الله خيرا الامور الان واضحة تماما .
طيب ما هو مقابل هذا المصطلح عندما نتحدث عن الترانزستر(transistor) بمعنى اذا اردت استخدام ترانسزستر كمفتاح يفتح ويغلق بتردد عالى نسبيا 40 كيلو هيرتز فما هى الخاصية التى يجب ان اهتم بها فى الداتا شيت
واسف على الاطالة وتعبتك معاى اخى الفاضل ارجو ان تعذرنى
وشكرا لك مرة اخرى.

[osama matar]

المشاركة الأصلية كتبت بواسطة robota

بارك الله فيك وجزاك الله خيرا الامور الان واضحة تماما .
طيب ما هو مقابل هذا المصطلح عندما نتحدث عن الترانزستر(transistor) بمعنى اذا اردت استخدام ترانسزستر كمفتاح يفتح ويغلق بتردد عالى نسبيا 40 كيلو هيرتز فما هى الخاصية التى يجب ان اهتم بها فى الداتا شيت
واسف على الاطالة وتعبتك معاى اخى الفاضل ارجو ان تعذرنى
وشكرا لك مرة اخرى.

switched-mode power supply (SMPS)

فموضوع تكبير الترددات العالية هنا مرتبط بالتيار والجهد لذا يكتب في خواصها SMPS
ومعظم الترانزيستورات الحديثة من الموسفت
(MOSFET) metal–oxide–semiconductor field-effect transistor
