اخواني اريد مساعد في مشروع جهاز تتبع موقع الشمس
اريد ان اعرف الفكرة والمخطط وشكرا

[HAMZIO]

ألا توجد اجابة من الاخوة الكرام

[eltarq]

زالله فكره كويسه جدا وتنفيذه اكيد سهل وهتساعد فى اشياء كتير بس للا سف انا معنديش الخبره الكافيه زر معندى افكار انا من ناحية الافكار ممكن اساعد باى شئ حتى اذ رائى البعض انو مستحيل بس انا عندى الافكار بتسير بطريقه منطفيه مش مجرد احلام

[ماجد عباس محمد]

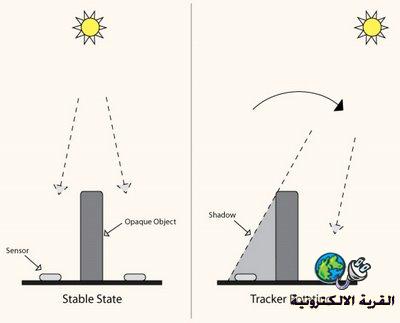

استخدم عدد وحدتين LDR بينهما حاجز كما بالرسم


عندما تميل الشمس ستلقى ظلها على واحدة مما يجعل مقاومتها أعلى من الأخرى والموتور يحركها لتعود لنقطة التساوى

[ولاء الدين]

سلام الله عليكم
الإخوة الكرام






حاولت بناء هذه الدائرة باعتماد المقارنة بين ثلاث مقاومات ضوئية وتبدو في الرسم على شكل مقاومة متغيرة
يلف المحرك باتباع المقاومة التي تصلها شدة ضوء أقوى بحيث إذا كنت الإضاءة على المقاومة الضوئية 1 يتجه المحرك نحوها أما إذا كانت شدة الإضاءة على المقاومة الضوئية 3 أكثر فالمحرك يلف نحوها وعند تساوي الإضاءة بين المقاومتين 1و3 فالمحرك يتوقف وذلك عندما تكون شدة الإضاءة على المقاومة 2 وهي الوسطى أشد من الأخريين
الرجاء من المهندسين أسامة مطر و ماجد عباس محمد والأستاذ زكي شاكر وكل من له وجهة نظرإبداء الرأي والتحليل وبيان إن كان في هذه الدائرة أخطاء

أخوكم ولاء الدين هاوي إلكترونيات ويطمع في كرمكم المعتاد فلا تخذلوني

[ماجد عباس محمد]

هناك بعض النقاط الهامة - رجاء بعض الوقت لتجهيز الرسم
مبدئيا هذه المقاومات غير ثابتة القيمة بمعنى أن لو احضرت ثلاث منها عند نفس الإضاءة لن تتساوى فى قيمة المقاومة مما يتطلب وضعها مع مقاومة متغيرة لتحديد نقطة التشغيل لكن سنعتبر الدائرة كما بالرسم بهدف الشرح والإيضاح

[HAMZIO]

السلام عليكم
اولا :اشكر الجميع على الرد و بارك الله فيكم
ثانيا:انا عندي مشروع تخرج لا كن يعمل بمقاوم ضوئية واحدة ولا كني اريد ان اعمل على مشروع ذو مقاومتان ضوئيتان كما تفضلتم سابقا
فمن وجهة راي ان مقاومتان يفيان بالغرض اي في حالت تسليط الضوء على LDR1 فسيتحرك المحرك باتجاه الشمس اي الى الشرق مثلا
و عند تسليط الضوء على LDR2 فسيتحرك المحرك باتجاه الشمس اي الى الغرب
و عند تسليط الضوء على LDR1 و LDR2 حتى ولم تتساوى المقاومتان فسيتحرك المحرك باتجاه الشمس اي الى الفوق


كما في الصور

[ماجد عباس محمد]

هذا ما طلبت من تحليل لهذه الدائرة
1- استخدام المقاومة الضوئية الثالثة VR2 أعتقد لمعادلة تغير الضوء بين منتصف النهار و باقى اليوم وهذه فكرة جيدة ولذلك ذكرت فى مشاركتى الأولى أن نقارن بين المقاومتين وليس أن نقارن كل منها على حدة .
2- استخدام مكبر العمليات LM324 كمقارن بافتراض السهو فى التسمية IC1a,IC3a فإن 324 بها 4 مكبرات و استخدام LM358 البديلة ذات المكبرين سيكون أكفأ و أوفر.
3- استخدام مكبر العمليات LM324 كمقارن و بدون تغذية عكسية موجبة سيجعلها بطيئة الاستجابة مما اضطرك لاستخدام CD4081 بوابة AND لتحسين الاستجابة ولكن لن يوقف الاهتزاز بين المستويين واحد و صفر حول نقطة الانقلاب أو التغيير و استخدام المقارن LM393 سيكون أفضل ولا تحتاج للبوابة بعدة.
4- استخدام CD4066 مفتاح الجهود التماثلية للتحكم فى الترانزستورات اختيار غير عملى لأنها صممت لنقل الإشارات التماثلية و عند استخدامها كدائرة منطق تتحول إلى AND قاصرة وتسبب مشكلة أساسية فى الدائرة أن عندما يكون مدخل التحكم = صفرا يصبح السويتش مفتوحا تاركا بوابة الترانزيستور الموسفيت بدون توصيل أو ما يسمى "عائمة" أى "Floating" فتتأرجح بين التشغيل و التوقف بلا رابط و يجب توصيل مقاومة بين البوابة والمصدر Gate/Source لضمان القفل وقد واجهت هذه المشكلة فى كارت ألمانى الصنع و بعد عدة سنوات من العمل توقف فجأة بدون سبب ولم يمكن تحديد مكون تالف به، و كان السبب استخدام 4066 بهذه الطريقة و كان العلاج هو المذكور و قد اكتشفته باستخدام آفو تماثلى لإضافة تحميل على نقاط القياس ولاحظت أن القياس على خرجها يعالج العطل.
5- استخدامك بوابة NAND لتحقيق توقف الحركة عند تساوى الإشارتين هو فكرة ذكية و ممكن تحقيقها بالمقارنين فيما تعرف بدائرة Window Comparator



الحل الذى سبق أن اقترحته مبنى على Window Comparator وهو استخدام دائرة من مقارنين LM393 مع جمع المخرجين – وهو غير متاح لمكبر العمليات – و جمع مدخلين مع إشارة الدخول و يوضع على المدخلين الآخرين الحد الأعلى و الأدنى للمقارنة فيكون الخرج هنا = 1 ما دامت إشارة الدخول بين الحدين و = صفر خارجهما، هذه الإشارة توقف الموتورات باستخدام AND كما بالرسم و مخرج كل مقارن لتحديد اتجاه الحركة. ولتحديد أى المقارنين تم تعديل الدائرة بإضافة R6,D1,R7,D2
المقاومات 100 أوم R11 إلى R14 ضرورية لمنع اهتزاز الترانزيستور خصوصا لحظة الانتقال من قطع لتوصيل أو العكس.
