UHF Antenna Booster

hany_national · 14-04-2010, 05:17 PM

البور بقرب الجهاز ..

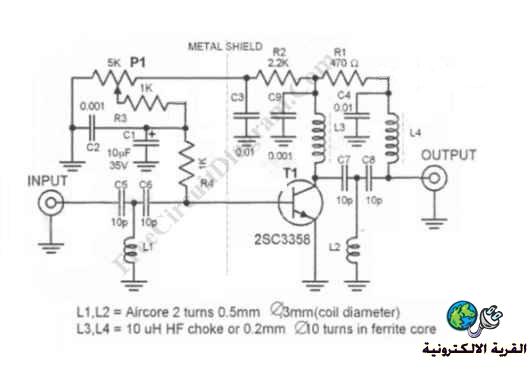

دائرة البوستر ..

محمد اللالا · 14-04-2010, 06:50 PM

شكرا جزيلا على هذه الدائرة,اتمنى ان تضيف اليها بعض الشرح البسيط حتى تكتمل الفكرة.
وتقبل تحياتي

osama matar · 15-04-2010, 06:39 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة hany_national

البور بقرب الجهاز ..

دائرة البوستر ..

مشكور على الدائرة أخي هاني النجار

hany_national · 18-04-2010, 02:17 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة محمد اللالا

شكرا جزيلا على هذه الدائرة,اتمنى ان تضيف اليها بعض الشرح البسيط حتى تكتمل الفكرة.
وتقبل تحياتي

الدائرة سهلة التنفيذ ..

فكرتها :
عبارة عن دائرة مكبر للتردد فوق العالى UHF بترانستور واحد فقط ..

ويمكن تكبير الاشارة من مصدر الى اخر او تقوية لاشارة الهوائى ..

أو تركيبها داخل تيونر يعمل على تردد UHF لتحسين الاداء ..

hany_national · 18-04-2010, 02:20 PM

osama matar

شكرا لمرورك اخى اسامة ابو مطر ..

5282 · 18-04-2010, 06:17 PM

هل 2sc3358
متوفر

hany_national · 18-04-2010, 09:22 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة 5282

هل 2sc3358
متوفر

اهلا بيك اخى ..

نعم متوفر والبديل ويعمل بكفائة ..

C2570

C2026

مع مرعاة أقطاب الترانستور تختلف ..
طرف b شمال الترانستور و e فى المنتصف وc فى اليمين ..

أعتقد كدة وضحت اكثر ..

محمد اللالا · 19-04-2010, 06:23 AM

شكرا جزيلا مهندس هاني
