[elamir2005]

انا مهندس ميكانيكا وبعمل مشروع تخرج ليا محتاج دائرة تحكم فى 7 مواتير عكس حركه فقط يعنى كل موتولا عاوزه يلف يمين وشمال وكل حركه بمفتاح عن طريق 2ريلاى لكل موتور مع العلم ان المواتير شغال 24 فولت مستمر ياريت تفيدونى بسرعه ومشكوووووووووووووور جدا للقريه

[زكي شاكر]

تابع اخي هذا الموضوع ربما تجد فيه ما يفيد ..
http://www.qariya.com/vb/showthread.php?t=63254
بالتوفيق

[Eng-Rayan]

تفضل هذا يستطيع مساعدتك
http://en.wikipedia.org/wiki/H-bridge

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة elamir2005 انا مهندس ميكانيكا وبعمل مشروع تخرج ليا محتاج دائرة تحكم فى 7 مواتير عكس حركه فقط يعنى كل موتولا عاوزه يلف يمين وشمال وكل حركه بمفتاح عن طريق 2ريلاى لكل موتور مع العلم ان المواتير شغال 24 فولت مستمر ياريت تفيدونى بسرعه ومشكوووووووووووووور جدا للقريه

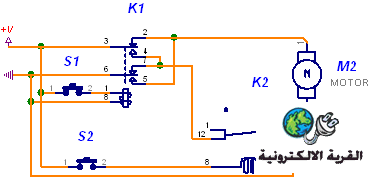

هذه الدائرة باستخدام 2 ريلاى كما طلبت


S1 لتغيير اتجاه الحركة و S2 للتشغيل/ايقاف
