[مستر_بودى]

انا والله العظيم طلع عينى وهتجنن ارجوكم الافادة

انا كنت بعمل دائرة تحكم CNC

بستخدام L297 + L298

المهم اشتريت كل شيئء ووقفت عند ثلاث اشياء وهماااااااااا

1- دايود = BYW29-100

ومش لقية ولا حد عارفة

2- دايود = BYV27

قالولى ان بديل الدايود BYV27 ممكن اركب دايود FR202 او FR303

و ثالث شيئ هواا

potentiometer 25 rotations = 1k

لكن للاسف ال potentiometer 25 rotations = 1k انا لفيت علية الدنيااااا

والناس اساسا اللى بتبيع مش عرفاه ارجو المساعدة وياريت لو فى اى بديل لية اكون شاكر جدا

ارجوكم محتاج مساعدتكم فاياريت متبخلوش عليا بالنصيحة

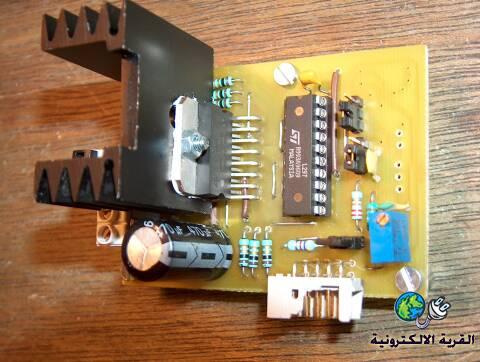

وهذة شكل الدائرة اللى انا بعمل زيها

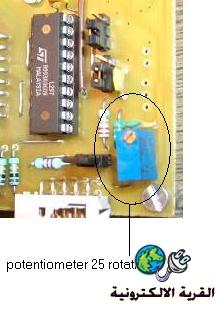

وهذة القطعة potentiometer 25 rotations

[Eng-Rayan]

بالترجمة السطحية تعني
potentiometre هو المقاومة التغيرة
25 rotation يعني 25 دورة
و الله اعلم ان كان هذا هو قصده

مقاومة متغيرة 25 دورة او لفة

[زكي شاكر]

potentiometer 25 rotations = 1k
http://img-europe.electrocomponents....R185965-08.jpg
مقاومة متغيرة كما ذكر مهندس ريان ..اسمها : trimmer
مقاومة دقيقة لتسهيل الضبط وثانيا تتميز بنوع من التماسك الميكانيكي مما يساعد على تباثها عبر الزمن فلا تتغير القيمة بفعل الانزلاق ..
اذا لم تجدها يمكن للضرورة تعويضها بمقاومة متغيرة 1 كيلو من النوع الجيد..
بالنسبة للديودات .. ابحث عن مواصفاتها في الداتا شيت :
http://www.datasheetcatalog.com/
و خاصة ما هو الجهد الاقصى والتيار الاقصى الذي يمكن ان تتحمله .. وبعد ذلك تقارن مع الديودات المتوفرة في المحلات.

[khamed tabet]

السلام عليكم
هل يمكن استعمال
الديود العادي
1n4007
أو
1n4048
وشكرا
