ساعة بج بن بواسطة pic16f48a

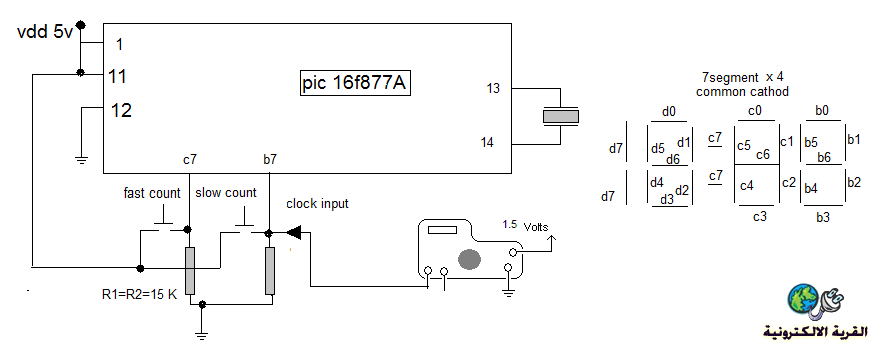

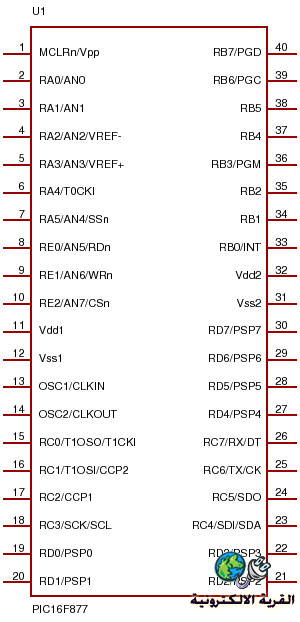

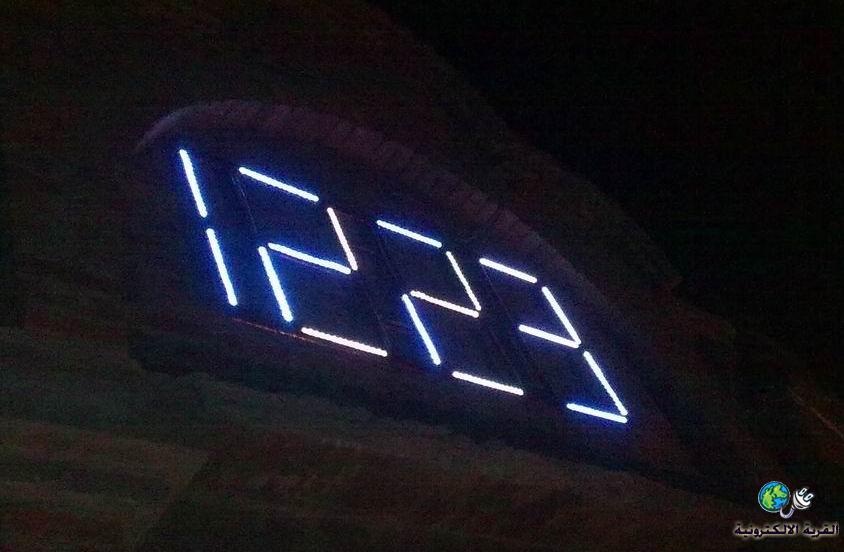

بسم الله الرحمن الرحيم الى كل المخترعين اهدى لكم الساعة العملاقة بج بن وساقوم بشرحها جزى جزى انشاء الله فى مجموعة دروس --------------------------------------------------------- http://www.youtube.com/watch?v=c04Ogw9NiQk ------------------------------------------------------  ---------------------------------------------------------------------  بسم الله الرحمن الرحيم - اخوانى الاعزاء ساقوم باذن الله تعالى شرح عمل ساعة بج بن انشاء الله خطوة بخطوةنبدا - ولكى يتمكن الجميع من فهم هذة الدائرة العملاقة لابد من الاطلاع على بعض الداداشييت للمكونات الاتية 1- pic16f877a uln2003 -2 ولتنزيلاى داتا شيت لاى مكون من هنا اخوانى الاعزاء سنستخدم هنا pic16f877a لتصنيع ساعة بج بن حيث انه اسهل فى الاستخدام واسرع فى كل شىء  ------------------------------------------------------------------------------------  --------------------------------------------------------------------------------- اخوانى الاعزاء من الرسم السابق يتبين سهولة الدائرة الالكترونية والان الشرح المكونا ت pic16f877a 4 x7 segment عداد خاجى من اى ساعة انالوج قديمة وقمت باستخدامة لجعل الساعة دقيقة جدا واليكم كيفية الحصول على العداد -----------------------------------------  ----------------------------------------  ----------------------------------------  ---------------------------------------  ---------------------------------------  -------------------------------------  ------------------------------------------------------ ساقوم بشرح البرمجة والتركيب فى قادما وشكرا جزيلا ولا تنسونى من صالح الدعاء التعديل الأخير تم بواسطة : saidmsbah بتاريخ 28-04-2010 الساعة 09:34 AM |
