الفرق بين استخدام المايك الكبسولي والمايك الديناميكي

[م.وليد الفرا]

السلام عليكم اخواني الاعزاء جميعا

اود ان اقدم اليوم لمحة بسيطة وسريعة عن الفرق بين استخدام المايك الكبسولي والمايك الديناميكي
المايك الكبسولي او ال electret microphone هو مايك صغير الحجم خفيف الوزن له الشكل التالي:

والشكل التالي ايضا:



هذا النوع يحتاج الى تغذية دي سي ولا يمكنه العمل دون هذه التغذية لانه يحتوي من الداخل على مضخم مبدئي مبني حول فيت ترانزيستور (انظر الشكل التالي)



اذكر انني تحدثت عن ذلك في مقالة بعنوان " هيا نفهم ونحلل دائرة الاف ام البسيطة هذه" على الرابط التالي في المشاركة #12
http://www.qariya.com/vb/showthread.php?t=11811&page=2
الشكل التالي هو احد مئات الاشكال التي يستخدم فيها المايك الكبسولي وواضح من الشكل اننا نغذيه بجهد مستمر من البطارية خلال مقاومة



لاحظ كيف يتم تغذية المايك الكبسولي من البطارية خلال المقاومة 10 كيلو اوم
اما المايك الديناميكي فله الشكل المألوف في المساجد وقاعات المؤتمرات كما بالشكل التالي:



هذا المايك (ودون الدخول الى مكوناته الداخلية)لا يحتاج الى تغذية من البطارية خلال مقاومة بل لا يحتاج تغذية اصلا كما بالشكل التالي:

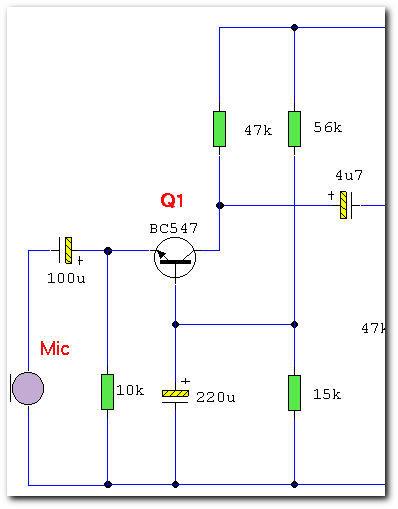

هنا بامكانك ان تأخذ الجزء الاول فقط من الدائرة اعلاه اي:



لاحظ ان الترانزيستور Q1 يعمل كقاعدة مشتركة لان قيمة المكثف 220 ميكرو كبيرة تجعله يبدي معاوقة صغيرة عند الترددات الصوتية
الهدف من القاعدة المشتركة هو ان لها معاوقة دخل قليلة تلائم المايك الديناميكي ومعاوقة خرج كبيرة تتلائم مع المرحلة التالية
بامكانك ايضا ان تأخذ الدائرة ككل باعتبارها مكبر مبدئي قبل المكبر الرئيسي (المبني حول الاي سي TDA2050 على سبيل المثال)
الدائرة اعلاه من الرابط:
http://www.zen22142.zen.co.uk/Circuits/Audio/dyn_mic/dyn_mic.htm
احيانا يستخدمون الطريقة التالية لتوصيل المايك الديناميكي:

دقق في الشكل اعلاه، لا تعتقد ان المايك الديناميكي هنا اخذ تغذية دي سي من البطارية، انظر الى المكثف اسفل المايك والذي يمنع التيار دي سي من اتمام مسارة الى الطرف السالب
الهدف هنا هو جعل تيار قاعدة الترانزيستور يمر من خلال الميايك فتتغير شدته تبعا لشدة الصوت المسلط على المايك

ملاحظة اخيرة: احيانا يضعون المايك الكبسولي داخل جسم يشبة جسم وشكل المايك الديناميكي وللتفريق عليك فك الغطاء العلوي بحذر فان وجدت المايك الكبسولي كان هو وان ووجدت ملف يشبة السماعة كان ديناميكي.
اي استفسار او تساؤل يكون على الرحب والسعة

[ahmed115]

جزاك الله خير

[اذكروا الله]

جزاك الله خيرا على هذا الموضوع

لقد نفذت الدائرة التي فيها ثلاثة ترانزيستورات وما اشتغلت جربتها على tda2050
؟!؟!؟
عندي نوعين من المايكات والاثنين ديناميكي
ياريت تعلمني كيف اوصلهم للدائرة
اظن ان المشكله في التوصيل

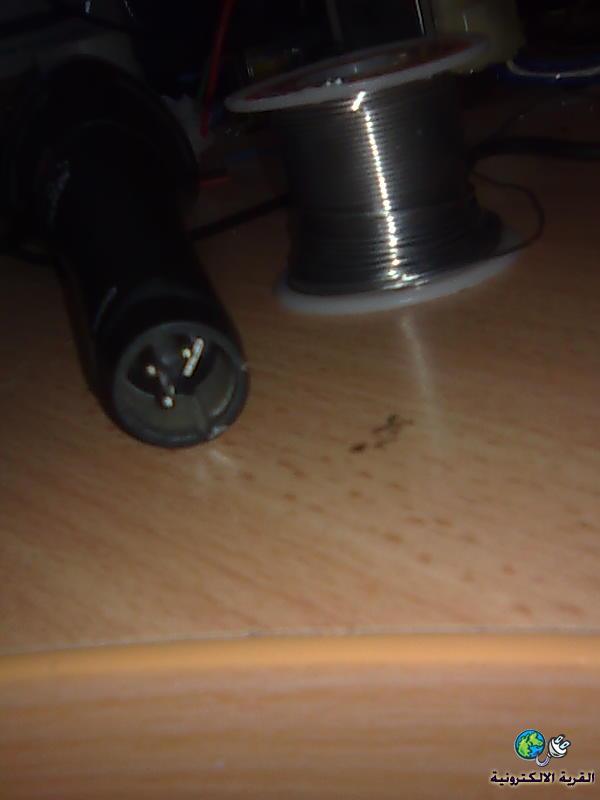

لان الاول له ثلاثة وصلات من الاسفل والاخر واصل به جك ثابت
شاهد الصور

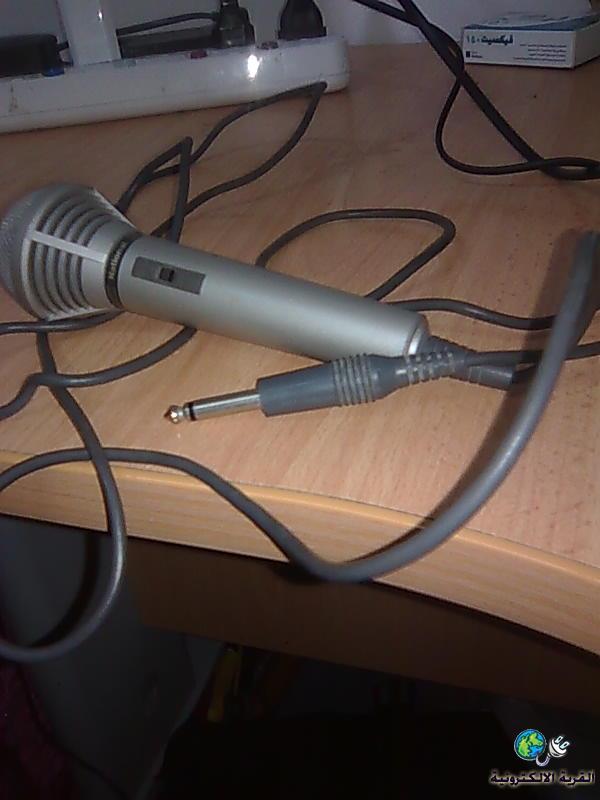

اما النوع الثاني ايضا ديناميكي وله جك واصل به ثابت لايمكن فصله بخلاف الاول
شاهد الصورة

[اذكروا الله]

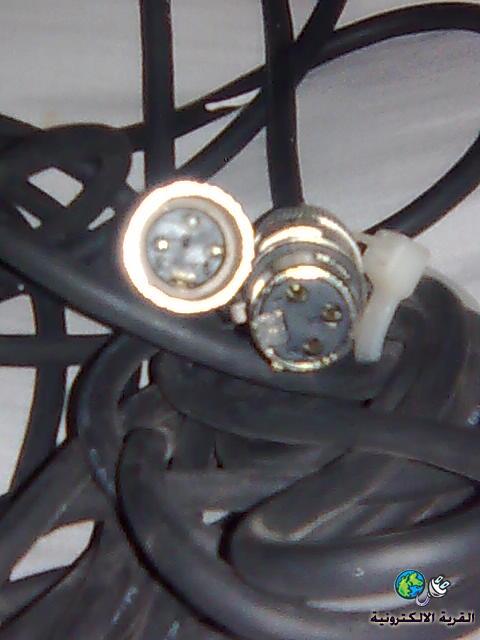

صورة المايك الاول الذي له ثلاثة وصلات ( تعديل على المشاركة الاولى )



وماذا عن جوده صوت الدائرة المكبر الاولي المرفقه

وماذا عن المايكات التي توضع فيها بطارية

يرجى التوضيح بالتفصيل وشكرا

[اذكروا الله]

ماهي الطريقة لربط المكبر الاولي مع المكبر الرئيسي

[الحمد لله]

كل الشكر على الموضوع الرائع

و أحب أضيف أني رأيت من قبل ميكروفونات سعوية ( كبسولية ) لها ثلاث أطراف

موجب و سالب و خرج إشارة
