اسئلة في ترانسفورمر + 0 -

[noor1144]

عندي سؤال بالنسبة للترانسفورمر + 0 -
اولا هل من الممكن احضار ترانس فورمر عادي يخرج لنا تيار مستمر له خرجين +-
ونصمم له دائرة تعادل في عملها الترانس فورمر + 0 - تكون بكفاءة عاليه
وذلك بسبب فرق السعر بين الترانسفورمرين
______________________________________

وسؤال جانبي للتوضيح
الترانس فورمر + 0 -
ماذا يعني ال الصفر هنا هل هو صفر فولت ام يرمز لشيء آخر

وشكرا لكم

[astra]

من خصائص الترانسفورمير انه يعمل على التيار المتردد فقط ( خرجه متردد لا +ولا-)وانما دائرة التوحيد التى تضاف بعده هى التى تحدد شكل الخرج (+ و - )أو (+ و 0 و-)

اما بالنسبة للسؤال الجانبى فان الصفر هنا هو المرجع القياسى للموجب والسالب وللتوضيح نفترض وجود مبنى مكون من 5 ادوار فوق الارض و5 ادوار تحت الارض فالدور الخامس فوق الارض هو الموجب + والدور الخامس تحت الارض هو السالب - وارض الشارع هى الصفر 0

[ahmed115]

المشاركة الأصلية كتبت بواسطة astra

من خصائص الترانسفورمير انه يعمل على التيار المتردد فقط ( خرجه متردد لا +ولا-)وانما دائرة التوحيد التى تضاف بعده هى التى تحدد شكل الخرج (+ و - )أو (+ و 0 و-)

اما بالنسبة للسؤال الجانبى فان الصفر هنا هو المرجع القياسى للموجب والسالب وللتوضيح نفترض وجود مبنى مكون من 5 ادوار فوق الارض و5 ادوار تحت الارض فالدور الخامس فوق الارض هو الموجب + والدور الخامس تحت الارض هو السالب - وارض الشارع هى الصفر 0

ليا سؤال اخى استره
الملف ذو السنتر تاب اصلا ملف ثانوى انقسم من المنتصف اى اخدنا سلك من منتصفه وفرضا ان الفولت على الملف كله 24 فولت ليه لما اخدنا منتصفه بقت نقطة المنتصف صفر؟
اليس من المفروض ان تكون 12 فولت ؟
يعنى لو هو من الاصل طرفين 1 و 2 الطرف 1 هو مثلا الحى والطرف 2 هو المحايد والمحايد يعنى جهده صفر والحى يعنى جهده 24 وهنا سؤال ايضا كيف تحول الحى الى +12 والمحايد الى -12 ونقطة المنتصف مثلا رقم 3 كيف اخذت الصفر؟
احنا بنعرف ان الموجب والسالب هذا فى الجهد المستمر فقط فكيف اخذ الجهد المتردد تلك الصفة لمجرد وضع نقطة فى منتصف الملف الثانوى؟
اعتقد ان المتعارف عليه فى موضوع المحول ذات نقطة الوسط هو تعارف تجارى فقط
بمعنى ان الملف الثانوى هذا ماهو الا ملف عادى بنقطتين قسمناه فى المنتصف فاصبحت نقطة المنتصف 3 هى تعطى 12 فولت مع النقطة 1 واصبحت هى محايدة فى هذه الحالة وعند اخذ القراءة بين 3 و 2 اصبحت 2 هى المحايدة
واعتقد ان تعبير الصفر هذا فقط لتمييز نقطة الوسط عند ربط المحول الى دائرة التقويم
يعنى بصورة اوضح ليس التقسيم الى النصف هو الذى فرض ان تكون النقطة 3 جهدها صفر كما هو متعارف عليه بمعنى اوضح لو حركنا نقطة المنتصف الى اعلى شوية فاصبحت تعطى مع النقطة 1 --- 4 فولت مثلا ومع النقطة 2 20 فولت لن يطلقوا عليه محول 4 - صفر -20 لانهم لن يستخدموه فى دائرة التوحيد
ونفس الحال لو اننا زودنا نقطة اخرى الى نقطة المنتصف كما هو الحال فى مجولات الشوبر فلابد ان نختار نقطة محايدة يرجع اليها كل النقط على اساس جهدها صفر بالنسبة لباقى النقط

والله اعلم

[noor1144]

من خصائص الترانسفورمير انه يعمل على التيار المتردد فقط ( خرجه متردد لا +ولا-)وانما دائرة التوحيد التى تضاف بعده هى التى تحدد شكل الخرج (+ و - )أو (+ و 0 و-)

مشكوووريييييين

ولكن هذا ليس سؤالي احبتي في الله
انا اعلم جيدا ان خرج الترانسقورمر الاول هو متردد وبعد التقويم يصبح مستمر
وقد رمزت له ب + - 0 للتوضيح اي من المحولات اتكلم

وسؤالي هو بالنسبة للترانسفورمر الذي يخرج خرج مستمر او البطارية + -
12 فولت
اريد دائرة تنصحوني بها اضيفها اليها حتى يكون عندي موجب وسالب ووسط لدوائر الامبلي فاير

[ahmed115]

المشاركة الأصلية كتبت بواسطة noor1144

مشكوووريييييين

المشاركة الأصلية كتبت بواسطة noor1144

ولكن هذا ليس سؤالي احبتي في الله
انا اعلم جيدا ان خرج الترانسقورمر الاول هو متردد وبعد التقويم يصبح مستمر
وقد رمزت له ب + - 0 للتوضيح اي من المحولات اتكلم

وسؤالي هو بالنسبة للترانسفورمر الذي يخرج خرج مستمر او البطارية + -
12 فولت
اريد دائرة تنصحوني بها اضيفها اليها حتى يكون عندي موجب وسالب ووسط لدوائر الامبلي فاير

انت قصدك الترانسفورمر الذى معه دائرة توحيد وبيطلع لنا الجهد مستمر جاهز من على اطرافه مثل شاحن الموبايل القديم او محول السيجا او النيتوندو
عاوز انت بدل ماهم طرفين موجب وسالب مستمر تحولهم الى ثلاث اطراف + - 0

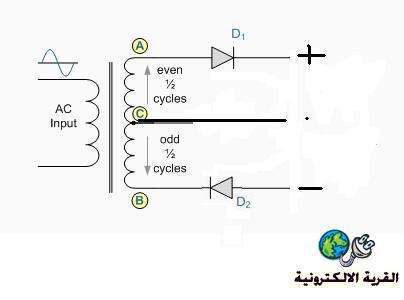

بالنسبة لى انا خبرتى ضعيفة بس اعتقد انك تاخد الجهد من على اطراف دائرة التوحيد نفسها يعنى عندك اتنين دايود واحد اطرافهم مجمعة مع بعض فكهكم من بعض هيكون عندك طرف نصف موجة موجب وطرف نصف موجة سالب والطرف الاوسط للمحول 0

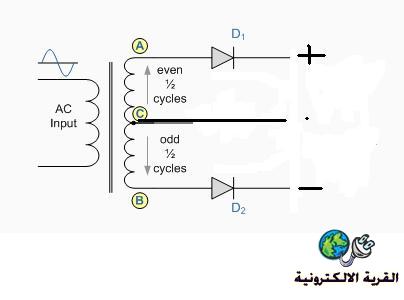

كما فى الصورة بس رجاء لاتنفذها الا بعد مااحد الاخوة اصحاب الخبرة يرد لانى مش متاكد من كلامى لانى شاكك تسعين بالمية انه غلط

http://upload.qariya.info/images/qariya-254aed460c.jpg

[ولاء الدين]

سلام الله عليكم

هل هذه الدارة عملية

تم التعديل بتوجيه من مشرف المنتدى الأخ أسامة مطر

[osama matar]

أخي ولاء الدين
بعد قليل بنقطع من عندي التيار الكهربي
وأرى لا قيمة للثنائيين D1....D3 تأكد من ذلك

[ahmed115]

مارايكم يااخوة فى هذه الفكرة؟
هل هى علمية ؟

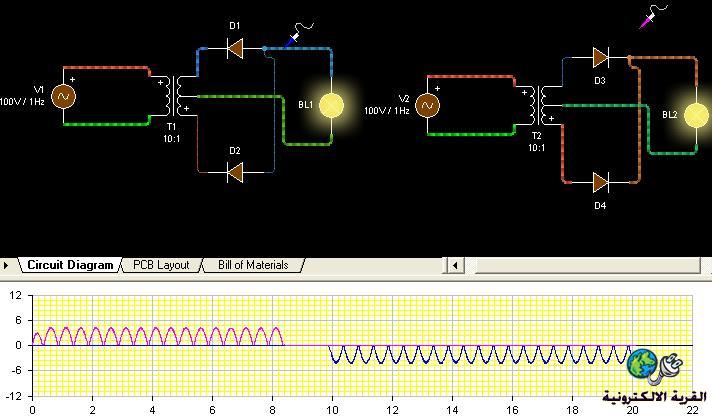

هنا دائرتان منفصلتان احدهما توحد الموجة كاملة فى النصف العلوى للمحور الافقى والاخرى توحد الموجة فى النصف السفلى للمحور يعنى سالبة عند عكس الدايودين

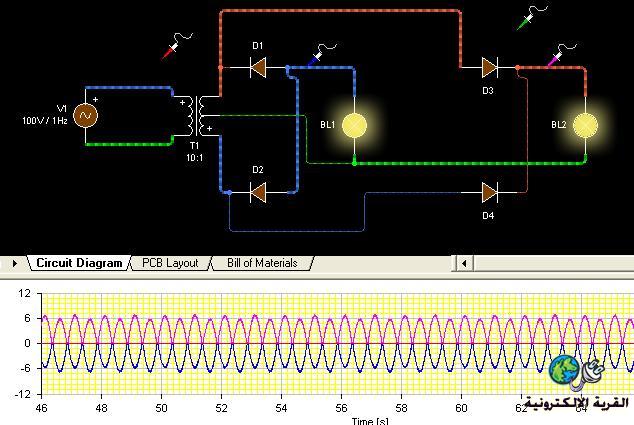

هنا ربطت الدائرتين على التوازى على خرج المحول لاشغل المصباح الاول على موجب التيار المستمر والمصباح الاخر على سالب التيار المستمر والنقطة الوسطى كومان



محدش علق الظاهر مخاصمنى..على فكرة اول مرة اشوف دائرة زى اللى انا راسمها دى
باين عليها اختراع جديد
