![]() السلام عليكم ورحمة الله وبركاته ،،،
قمت بتنفيذ هذه الدائرة والموجوده أدناه بالأمس (على برنامج سيركت ميكر) وكما تعلمون الدائرة تقوم تبشغيل LED1 فترة من الزمن ثم ينطفئ لتقوم بتشغيل LED2 لفترة من الزمن أخرى ثم ينطفئ فتعود للأول وهكذا وقمت نسخ الدائرة مرتين متتاليتين ، فأصبح عندي ثلاث دوائر نفس النوع والتصميم وأردت أن تقوم الدائرة الأولى بتشغيل الدائرتين التاليتين بإستخدام الترانسيستور BC307 أو BC548 ولذا قمت بحذف مصدر الطاقة للدائرتين وجعلتهما معتمدتان على مصدر الطاقة للدائرة الأولى وقمت بتعديل الدائرة الأولى في قيمة المقاومة لتعطي فترة أطول في التشغيل لكل LED وقمت بتوصيل سالب الدائرتين بسالب الدائرة الأولى وأخذت سلكين أحدهما بعد الـ LED1 عند الطرف 3 للمؤقت والثاني بعد LED2 عند الطرف 1 للمؤقت ، وربطت كل سلك بقاعدة ترانزيستور ليقوم المجمع والمشع بتوصيل التيار الموجب للدائرة الآخرى فعلملت الدائرة الأولى معي والثانية تمام تمام لكن الدائرة الثالثة لم تعمل أبداً فما السبب يا ترى وشكراً وعذراً لم أتمكن من إرفاق المخطط بالكامل لكوني رسمته على جهاز آخر |
![]() |
![]() |
اعلانات |
![]() |
#2 |
عضو ماسي
الدولة: غزة هاشم/فلسطين
المشاركات: 2,772
معدل تقييم المستوى: 220
|
![]() بدون ارفاق طريقة التوصيل لا يمكن الافادة
|
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 |
نائب المشرف العام
الدولة: القاهرة - مصر
المشاركات: 12,214
معدل تقييم المستوى: 408
|
![]() كما قال اخى الفاضل أسامة بدون رسم لا يمكن التوضيح والحل لكن من كلامك لاحظت:
أولا بعد LED2 سيأخذ مباشرة من التغذية ولا دخل للمتكاملة فى عملها ثانيا هذه الطريقة ربما لا تتجاوب معها كل برامج المحاكاة لأنك تحمل تيار الثانية والثالثة على الأولى و هذا أمر قد لا يترجمة كل محاكى مثل الآخر الأصح أن تستخدم طرف RESET رقم 4 لهذا الغرض فهذا ما صنع من أجله، وتجعل كل خطوط التغذية موحدة ثالثا يجب مراعاة تردد هذه المراحل حيث التابعة يجب أن تكون أسرع من المتحكمة حتى تعطى عدة نبضات أثناء عمل الأولى |
![]() |
![]() |
![]() |
#4 | |
اللهم اغفر له وارحمه
الدولة: غزة-فلسطين
المشاركات: 2,721
معدل تقييم المستوى: 190
|
![]() اقتباس:
الدارةالمتكاملة 555 تنتج عند طرفها رقم 3 موجة مربعة اي اون اوف او 5 مثلا وصفر على التوالي عندما يكون الخرج 5 فولت يضيء الليد 1 السفلي وعندما يصبح خرجها صفر يضيء الليد 2 العلوي واسف على المقاطعة بس حبيت الفت انتباهك لما سقط منك سهواً |
|
![]() |
![]() |
![]() |
#5 |
نائب المشرف العام
الدولة: القاهرة - مصر
المشاركات: 12,214
معدل تقييم المستوى: 408
|
![]() اخى الفاضل م. وليد الفرا
اعلم ذلك ولكن ما دخل هذا فيما كتبته؟ مازال LED2 متصل بالتغذية مباشرة والفرق عليه 1.5 إلى 1.9 فولت حسب لونه والخرج بعده على أى الأحوال = التغذية - 1.5 فولت سواء المتكاملة تعمل أم لا وفى وضع 1 أو صفر |
![]() |
![]() |
![]() |
#6 |
عضو فضي
المشاركات: 922
معدل تقييم المستوى: 115
|

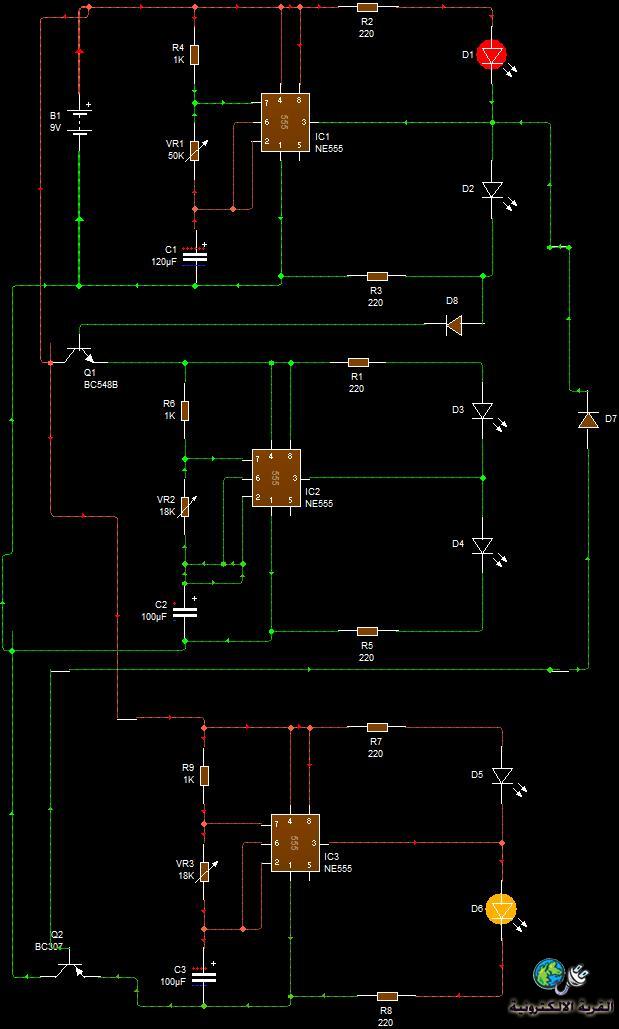

![]() صورة للدائرة وملف مرفق للدائرة ببرنامج Circuit Wizard
رابط الملف http://www.4shared.com/file/nJjdSCnh/555_Timer_V3.html صورة الدائرة ![]() |
![]() |
![]() |
![]() |
