التوزيع الحراري في المفقسات
بسم الله الرحمن الرحيم
تحية احترام وتقدير بعد الاتكال على الله جل جلاله وشرح السيطره الحراريه بالثرموستات و الرطوبه والسيطره عليها والتقليب وانواعه والسيطره عليه جاء اليوم الدور للتوزيع الحراري والتجانس وطرق اختيار اماكن فتحات التهويه ؟؟ من المعروف في المفقسات ذات الهواء المتحرك ومتعددت المجرات ( حمالات البيض) سواء المحتركه او الثابته؟؟؟ توجد مشكلة التجانس والتوزيع الحراري واختيار المكان المناسب لفتحات التهويه ؟؟؟؟ ناخذ مثال احد المفاقس الشائعة التصميم وكما في الصوره :-  وادناه مخطط (مقطع عامودي):-  والمقطع العامودي في حالة تغير حالة مجرات البيض المتحركه:-  ومقطع عامودي اخر في الحاله الاخرى للمجرات :-  وبعد تثبيت الحراره نرى ان الحراره والتوزيع والضط داخل المفقسه سيكون كالاتي :-  واذا اردت ان تخرج الهواء من المفقسه ضع فتحات التهويه في مناطق الضغط العالي وفي حالة سحب الهواء لداخل المفقسه تضع الفتحات في مناطق الضغط الواطئ وكمية الهواء يعتمد على حجم الفتحه بصوره عامه واختلاف الضغط ؟؟ وبالتوفيق للجميع ابو احمد التعديل الأخير تم بواسطة : s.sultan بتاريخ 08-08-2015 الساعة 11:13 AM السبب: اظهار الصور |
| احصائية الشكر والاعجاب - 0 شكراً, 0 عدم اعجاب, 1 اعجاب |
amarko18 ( أعجبته المشاركة )
|
|
|
| اعلانات |
|
|||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|

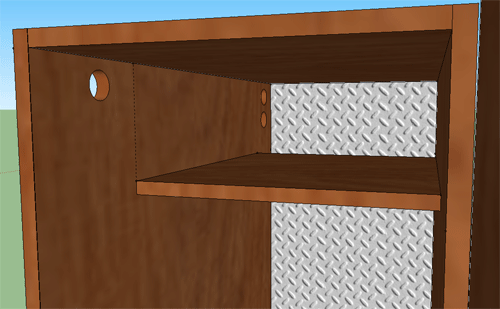

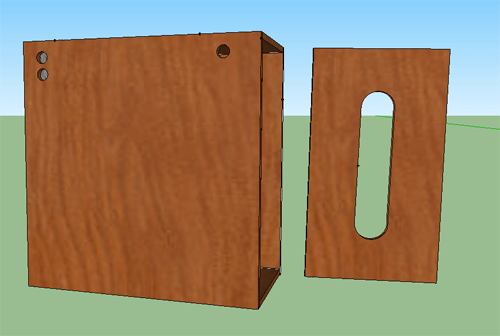

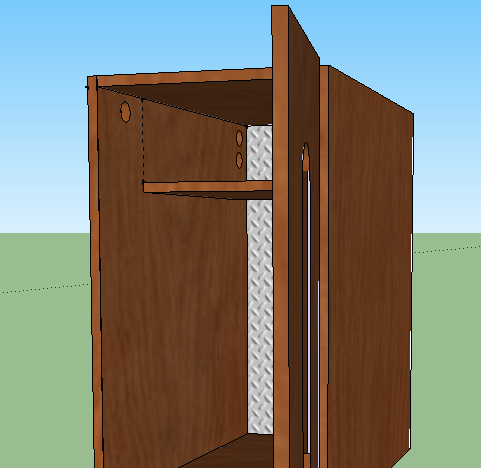

اخوي ابو احمد هذه هي التصاميم  في الصورة الاولى نلاحظ الفتحات في منطقة الضغط العالي والضغط المنخفظ من الخارج في الاجانب الايسر من المفقسة  في الصورة الثانية نلاحظهم من الداخل  نلاحظ في هذه الصورة الفتحات ومواقعها في مناطق الضغط ان شاء الله تكون الفكرة واضحة ومن جديد نشكر الدكتور ابو احمد على فكرة الموضوع |
|
||||||
|
جرب وبالتوفيق
|
|
|||||
|
|
|
||||||
|
الامر مختلف
|
|
|||||
|
|
|
||||||
شكرا دكتور ابو احمد حياك الله موضوع جيد وشرح وتوضيح اجود من سيادتكم
|
