[kogoromouri]

إخوتي في الله السلام عليكم و رحمة الله تعالى و بركاته لدي جهاز لكتروني ألماني الصنع و هو ن نوع Moeller easy 512 ac rc و يستخدم غالبا في المجال الصناعي أود ا أحبائي في الله معلومات حول كيفية عمل هذا الجاز، وطرق استخدامه و كيفية البرمجة عليه، أرجو منكم الرد، و شكرا

[akmel2010]

السلام عليكم ورحمة الله وبركاته

تحية طيبة وبعد

بالنسبة لجهاز موللر لقد قمت بتركيبه مرة واحدة فى احدى اللوحات , وهو جهاز المانى الصنع .

وهو عبارة عن جهاز ريليه او plc مصغر بالنسبة للعدد الدخل والخارج .

وهذا هو رابط الشركة , من الممكن ان تراسلهم ليرسلوا اليك طريقة البرمجة

اما التوصيلات فهى بسيطة جدآ

حيث يتم تغذيته بالمصدر المكتوب على الجهاز وبالنسبة لدخل النقاط الخاصة بالبرمجة فتؤخذ الفولت المراد العمل عليه مثل 24,48,110,220 حسب الفولت المسموح به فى الدائرة الموجودة

وتقوم بعمل بردج على النقاط , ثم تقوم بقفل الدائرة على الاجهزة المستعملة عندك مثل , مفاتيح البوش بوتن , مفاتيح الليميت سويتش , الحساسات ,الفوتو سيل ,البروكسيمتى ...................الخ

والخرج دائمآ على الكويل الخاص بالاستخدام

وهذا هو رابط الشركة


http://controlparts.com/klockner.moeller/p/easy512-ac-rc.htm

مع تحياتى

اكمل على محمود

[akmel2010]

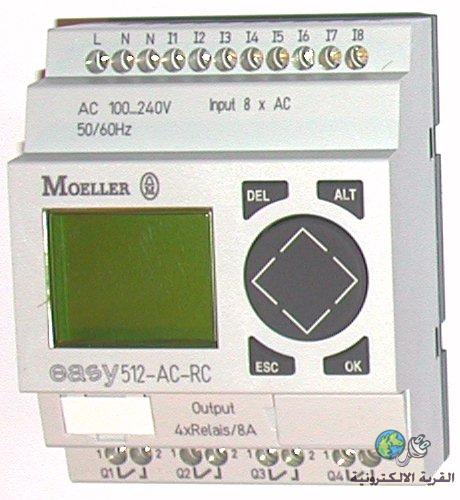

وهذه صورة الجهاز للاخوة الذين لم يتعرضوا لمشاهدته من قبل

اما الذين قاموا ببرمجته فارجو ان يفيدوك

[senchiro]

باسم الله الرحمان الرحيم
اولا اشكر صديقي kogoromouri على طرح هذا الموضوع و اخي akmel2010 على المتابعة الرائعة...صراحة الجهاز الماني ذو كفائة عالية قمت بالتعرف عليه بعد ان كان عند الصديق حسان مشكلة في كابل التحديث بين الجهاز و الكمبيوتر حيث انه لايتوفر على الكابل...وباذن الله سبحانه قمت ببحوثات على مستوى هاردوير الجهاز فوجدت انه يتوفر على ذاكرةتسلسلية من نوع EEPROM ATMEL 552 24C32
بعد ذللك توصلت الى انه يمكن ان يتم رفع الابروم من على بوردة الجهاز و برمجتها خارجا ثم اعادتها الى الجهاز مرة اخرى ...وانا مازلت في صدد البحث في الموضوع حيث انني توصلت الى صنع المبرمجة وساقوم بطرح الشرح كاملا ان شاء الله بعد اتمامه...والسلام عليكم ورحمة الله وبركاته

[senchiro]

ومن لديه اية افكار اخرى فليطرحها وجزاكم الله خيرا

[kogoromouri]

شكرا جزيلا لك أخي الكريم على هذا الرد، بالنسبة للكابلاج و ربط المفاتيح و تغذية و حماية الجهاز من التلف، فهو واضح و سهل التركيب.
الصعوبة هنا تكمن في كيفية البرمجة.
أعطيك مثال: لغة البرمجة على الجهاز هو LADDER .
أريد برمجة العداد كيف أعمل؟

[عوني73]

اخي الكريم الجهاز هو PLC جميل وقوي وسهل جدا و اسمه ايزي وهو من السهولة بمكان وانت سوف تندهش من سهولة برمجته اخي العزيز اولا احصل على دليل الأستخدام الخاص بالموديل خاصتك وهو موجود عند وكيل اجهزة مولر في بلدك وسوف يزودك بالمانيول والسوفت وير مجانا
او اذهب لموقع الشركة مولر وحمل كل شيئ تريد دليل الأستخدام للسوفت وير الخاص بالأزي مولر والمانيول الخاص ب الموديل الذي عندك و البرنامج سهل جدا جدا والله بس اقعد عرواق مع كاسة شاي واقرا المانيول بهدوء وحمل السوفت وير على جهازك وللعلم للسوفت وير فيه برنامج محاكة من اروع برامج المحاكاة واسهلها لتجرب البرنامج الذي كتبته قبل شحنه ل PLC ودعيلي اخي الغالي لاقي عمل
