[الذئب1212]

ممكن احد يساعدني في دائرة سيطرة عن طريق البارلل بورت .
انا عملت هذه الدائرة لكي لم تكن تسيطر على قدرات عالية ومبدا هذه الدائرة هو الاتي:

نعرف انه البارلل بورت بيعطي 5 فولت ولكن بتيار بالملي امبير وانا استعملته للسيطرة على جهاز يشتغل على ال220 فولت لكن بتيار صغير جدا هل هناك احد يساعدني بهيك مشروع انا اريد ان اسيطر من خلال البارلل بورت على قدرات عالية اي جهاز يشتغل على ال220 فولت وتياره المستهلك 1 او 2 او 4 امبير مثلا وبدي يكون الشرح بيه نوع من التفصيل وربما يعطيني بعض روابط او دوائر تفيدني بيك شغلة.

[ماجد عباس محمد]

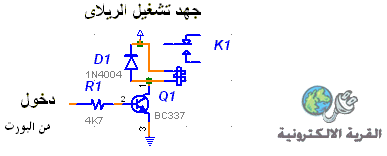

استخدم هذه الدائرة

الريلاى K1 حسب ما يتوافر لديك قد يعمل على 5 فولت أو 12 فولت و يغذى من دائرة تغذية مستقلة و ليس من Port و يتم توصيل الأرضى مع أرضى البورت

الحمل حسب تحمل أطراف الريلاى هناك 2 أمبير و 6 أمبير و تلامسات تتحمل قدرات أعلى
الترانزيستور لو لم تجدة استخدم أى بديل أو أى ترانزيستور NPN يتحمل تيار 200 مللى على الأقل

[الذئب1212]

شكرا لك استاذ ماجد هذه فكرة حلوة كثير لكن الي قصدته هو استعمال الثايرستر او الترياك في هذا المجال وجزاك الله خير الجزاء وزادك علما وعلمك ماينفعك ونفعك بما علمك.

وتقبل تحياتي

[amrtawfik]

اقتباس المشاركة الأصلية كتبت بواسطة الذئب1212 ممكن احد يساعدني في دائرة سيطرة عن طريق البارلل بورت . انا عملت هذه الدائرة لكي لم تكن تسيطر على قدرات عالية ومبدا هذه الدائرة هو الاتي: نعرف انه البارلل بورت بيعطي 5 فولت ولكن بتيار بالملي امبير وانا استعملته للسيطرة على جهاز يشتغل على ال220 فولت لكن بتيار صغير جدا هل هناك احد يساعدني بهيك مشروع انا اريد ان اسيطر من خلال البارلل بورت على قدرات عالية اي جهاز يشتغل على ال220 فولت وتياره المستهلك 1 او 2 او 4 امبير مثلا وبدي يكون الشرح بيه نوع من التفصيل وربما يعطيني بعض روابط او دوائر تفيدني بيك شغلة.

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
هل من الممكن شرح الدائرة التى عملتها

[ماجد عباس محمد]

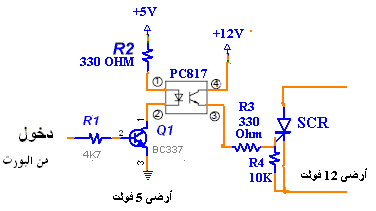

هذه دائرة بثايريستور و طبعا ممكن استخدام تراياك
