مطلوب دائرة تأخير زمني

osama matar · 29-04-2010, 04:30 PM

السلام عليكم ورحمة الله وبركاته
الزملاء الأعزاء
أبحث عن دائرة مؤقت زمني من 20 ثانية حتى 300 ثانية
أمينة وموثوقة العمل وبمكونات رخيصة ومتوفرة في السوق
وشكراً لكم

زكي شاكر · 29-04-2010, 05:35 PM

وعليكم السلام اخي أسامة مطر
4060 مؤقت جيد ممكن يؤدي الغرض .. واذا تعذر يمكن استخدام 555+ 4040 او 555 + 4020 لنفس الغرض ..
امثلة :

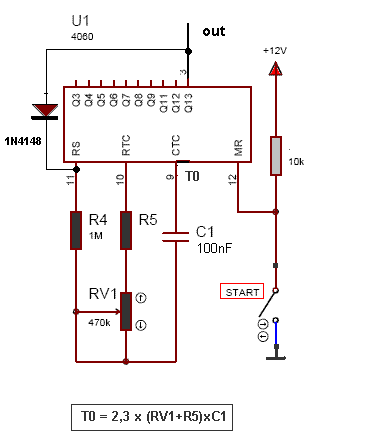

4060

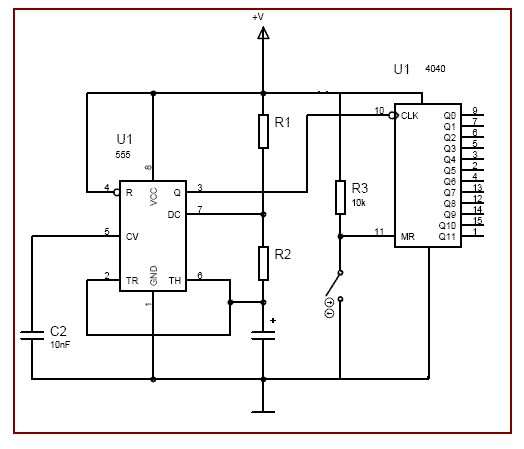

555 + 4040

استخدام 555 وحده كتايمر ممكن لكن الدقة ستكون مضطربة وذلك ناتج عن استخدام مكثف كيميائي ..

osama matar · 30-04-2010, 05:15 AM

مشكور مشرفنا الكبير على هذه الدوائر الرائعة
سعة المكثف C1تحسب بأي وحدة؟
وأنا بصراحة عاوز دوائر أخرى حتى تكون لي حرية الإختيار
ويا ريت يكون واضح في الرسم المدة الزمنية وكيفية التحكم بها

زكي شاكر · 30-04-2010, 06:53 AM

اخي الحبيب مهندس أسامة ..
الفكرة تعتمد على تسخير خاصية العد للعدادات المنطقية لان كل نبضة ساعة تستغرق زمنا معينا .. ووتراكم عدد النبضات يعطينا الزمن المطلوب في اخد خروج العداد ..
وحدات القياس :
المقاومة بالمغاأوم
المكثف بالميكرو فراد ..
بعض المواضيع تشرح الفكرة :
http://www.qariya.com/vb/showthread.php?t=53075&page=2
http://www.qariya.com/vb/showthread.php?t=33696
وعذرا على غياب بعض الصور ..

osama matar · 30-04-2010, 07:37 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة زكي شاكر

اخي الحبيب مهندس أسامة ..
الفكرة تعتمد على تسخير خاصية العد للعدادات المنطقية لان كل نبضة ساعة تستغرق زمنا معينا .. ووتراكم عدد النبضات يعطينا الزمن المطلوب في اخد خروج العداد ..
وحدات القياس :
المقاومة بالمغاأوم
المكثف بالميكرو فراد ..
بعض المواضيع تشرح الفكرة :
http://www.qariya.com/vb/showthread.php?t=53075&page=2
http://www.qariya.com/vb/showthread.php?t=33696
وعذرا على غياب بعض الصور ..

تتعب في لم الموضوع وتقول تفضل ثم تعتذر عن تقصير في الصور !!!!!
لقد قدمت أكثر من المطلوب أخي زكي شاكر......... شكراً لك
طبعأ سأعتمد دائرة 4060 إن شاء الله وسأجربها بدية على البروتس إن وجدت ملاحظات في المحاكاة
ولو أني عتبان شوية على باقي رواد هذا المنتدى

ماجد عباس محمد · 30-04-2010, 07:47 AM

أخى أسامة
لا تعتب على أحد فقد سبق الأخ الفاضل زكى شاكر ووضع الحل الذى أغلق الطريق

osama matar · 30-04-2010, 03:30 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى أسامة
لا تعتب على أحد فقد سبق الأخ الفاضل زكى شاكر ووضع الحل الذى أغلق الطريق

العتب بيكون حسب العشم أخي ماجد
الأخ المشرف زكي لا يقصر مع أحد
ودائرة 4060 لم تعمل معي بعد على البروتس

ماجد عباس محمد · 30-04-2010, 03:48 PM

قد استطيع مساعدتك فيها لكن عمليا مجربة لا تقلق وستجدها فى Data Sheet للمتكاملة 4060

بالمناسبة هذه الدائرة تعمل فقط طالما السويتش مضغوط و عند فتحه تتوقف و لجعلها تعمل بضغطة فقط بدل السويتش مع المقاومة 10 كيلو عندها تحتاج ضغطة ليدبأ العمل و يتوقف عند نهاية العد و بضغطة أخرى يبدأ من جديد
