دائرة حماية الأجهزة

[ولاء الدين]

سلام الله عليكم
الإخوة الكرام

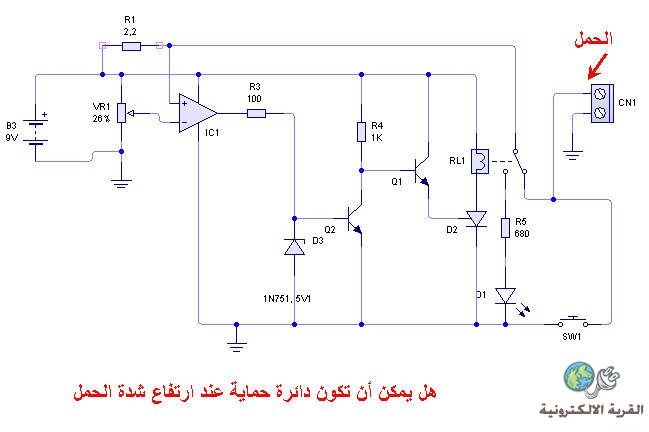

هذه الدائرة قمت بتصميمها لتعمل كدائرة حماية للأجهزة بدل الفيوز جاءت الفكرة من مداخلة للمهندس أسامة في موضوع سابق اقترح فيه أن تكون الحماية بمقاومة لكن هذه الدارة قد تكون الحل لحماية الأجهزة دون احتراق المقاومة و الفيوز
الرجاء إبداء الرأي والمشورة

[osama matar]

صعب تنجح
جهد البطارية حيدخل السماعات

[ولاء الدين]

المشاركة الأصلية كتبت بواسطة osama matar

صعب تنجح
جهد البطارية حيدخل السماعات

سلام الله عليكم
أخي أسامة هذه الدائرة ليست لحماية مضخم صوت فقط وإنما لعديد الأجهزة
أساسها قطع التيار كليا عن الجهاز فمن أين يدخل إذا كانت الرلي ( الحاكمة ) قد فصلت التيار عن الجهاز

[osama matar]

المشاركة الأصلية كتبت بواسطة ولاء الدين

سلام الله عليكم
أخي أسامة هذه الدائرة ليست لحماية مضخم صوت فقط وإنما لعديد الأجهزة
أساسها قطع التيار كليا عن الجهاز فمن أين يدخل إذا كانت الرلي ( الحاكمة ) قد فصلت التيار عن الجهاز

على ما يبدو أني قرأتها بالمقلوب
اذاً فأنت تفترض أن الجهاز يغذى من بطارية 9 فولت
مبدئياً تمام

[ولاء الدين]

سلام الله عليكم
هو كذالك لكن ليس بالضرورة فهي تعمل على جهود مختلفة وتختلف قيمة المقاومة وقدرتها حسب مصدر الجهد والقدرة أو شدة الحمل
الفكرة مبدئية ( من حيث مبدأ عمل الدائرة مهندسنا أسامة مع الشكر على الاهتمام )
