موسيقى اليكترونية

[n-kara2002]

السلام عليكم ورحمة الله وبركاته

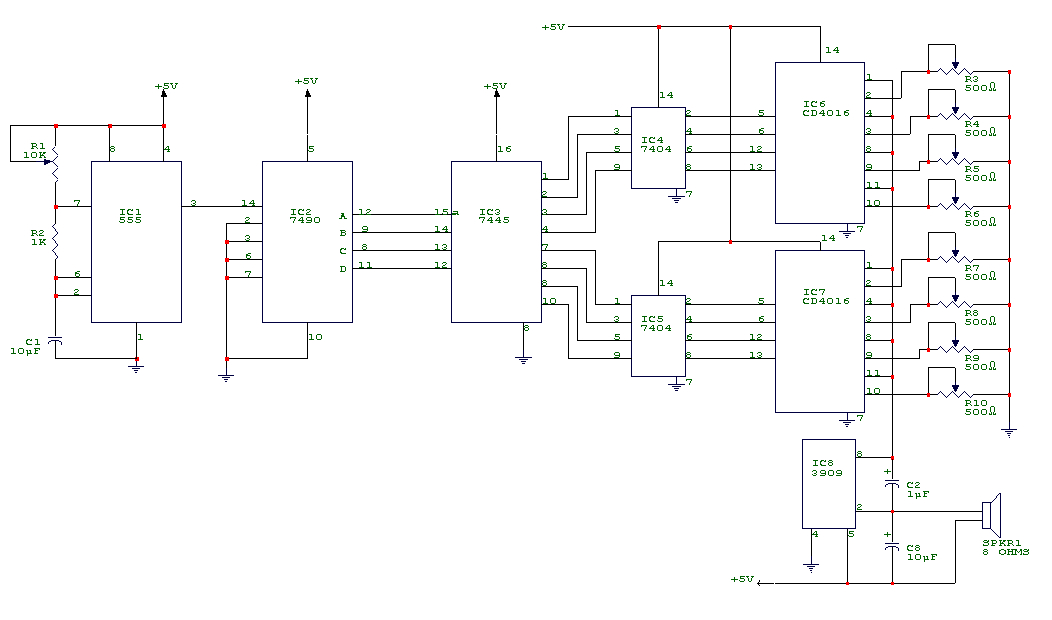

هذه دائرة / تولد نغمات موسيقية ، ويمكن تركيبها كجرس مثلاً

هذه الدائرة ليست من تصميمي ولكني حصلت عليها في احد المواقع

ارجو ان تعجبكم .

[علي الشريف]

السلام عليكم ورحمة الله وبركاته
شكرا لك اخي الفاضل n-kara2002
ومرحبا بك في منتدي القرية الالكترونية
وفي انتظار باقي مشاركاتك الجميلة ان شاء الله

[فهد المنصور]

السلام عليكم ورحمة الله ..

شكرا لك اخي على هذه الدائرة الالكترونية القوية والرائعة والمثالية للتدرب على الدوائر الرقمية فهي تجمع اكثر من مرحلة مهمه ..

فبرغم انها تتكون من عدد كبير نسبيا من الدوائر المتكاملة الا انها سهلة التركيب .. وتمتاز بتحكم كامل في تردد الصوت حيث يمكنك دمج اكثر من تردد في موجة واحد تتصل مع السماعة ..

تتكون الدائرة من عدة مراحل .. بداية من الدائرة المتكاملة 555 والتى تولد موجه ثابته بتردد تحدده المقاومة R1 .. ويمكنك اختبار هذه المرحلة بوضع سماعة على طرف رقم 3 في الدائرة المتكاملة ..

المرحلة التالية .. هي عبارة عن عداد ثنائي 7490 يقوم بعد النبضات القادمة من المرحلة السابقة وتحويلها الى كود ثنائي تفهمة الدائرة المتكاملة 7445 والتى هي بدورها ايضا تحولة الى كود عشري ..

الطريقة المثالية لأختبار هذه المراحلة هي بوضع عدد 10 LED على الاطراف العشرة الخارجة من الدائرة المتكاملة 7445 .. ستلاحظ انها ستضىء بشكل متتابع من 1-10 مع كل نبضة تصدر من الدائرة المتكاملة 555

وبنفس الطريقة تستطيع اختبار المرحلة التالية 7404 " العاكس" وذالك بعكس قطبية LED ..

ثم تأتي مرحلة دمج الاصوت عن طريق المفتاح 4016 ..فكل مقاومة تختص بـ Tone معين .. ثم الى المذبذب 3909 .. ومن ثم الى السماعة ..


:can:
