اقتباس:
المشاركة الأصلية كتبت بواسطة mourad3d
لدى نفس المشكلة اريد توليد نبضه سريعه بدون موقتات ولا حاجه واستخدام الريلاى لا يجدى لانه لا يقوم بالفصل تلقائى اريد باقل العناصر عمل هذه النبضه تشتغل وتفصل على طول ومش مهم طول النبضه ولا عرضها بس تكون سريعه الرجاء المساعدة انا فكرت استخدم ترانزستور فى توليدها مع مكثف ومقاومة واستخدام خاصة الانحياز بس ايه قيم المقاومة والترانزستور فى توليدها وهل فى طريقه اخرى اسرع وابسط
|

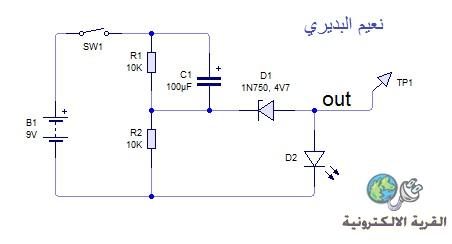

اخ مراد ممكن ان تعملها حتى بدون ترانزستور كما في الشكل حيث R1 مع R2 مجزء جهد ممكن متساويتين لتاخذ نصف المصدر وفي نفس الوقت تعمل R1 على تفريغ المكثف ليجهز للنبضة القادمة : اما الزنر فهو ذو قيمة اعلى بقليل من نصف المصدر هنا 4.7 فولت للمصدر 9 ستشكل المكثفة مقاومة قليلة بداية التشغيل فيعبر الجهد الزنر مخرجا النبضة وسرعان ماتشحن المكثف ليستقر الجهد عند كاثود الزنر (الادخال) الى 4.5 فولت فينتهي الخرج اي انقطاع النبضة .
دائرة توليد نبضة ،،
