السلام عليكم جميعا
لقد أعجبني كثرا هذا المنتدى الرائع بكل مواضيعه وبكل مهندسيه
ما شجعني على طرح مشروعي وهو صنع دارة جهاز انذار خاص بالسيارة
وقد وجدت بعد البحث هذه الدارة إلا أني لم أفهم كيفية عملها ولا العناصر المكونة لها
لذا أرجوكم أن تساعدوني على فهمها

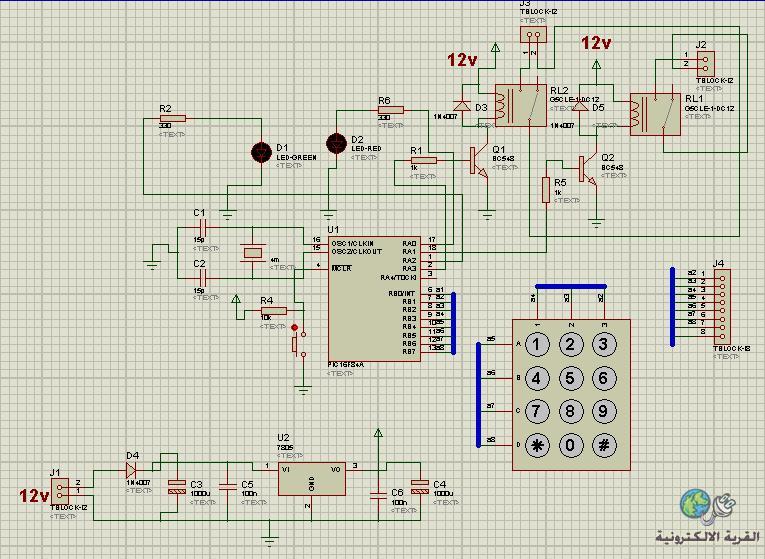

وهذا رابط الدارة
http://pokie.dyndns.org/elec.php?sub=alarme
وإذا كانت هناك دارة أخرى أرجو اعلامي بها بشرط أن يكون بها بيك 16f84
|
لقد عملت واحد كنت أردت من خلاله تجريب فكرة فاذا أعجبك أضع لك كل شيء
يعمل هكذا :
عند عمل كونطاكت لا بد من ادخال عدد من 7 أرقام فاذا كان الرقم صحيح يشتعل الضوء الأخضر فيمكن تشغيل السيارة
فاذا كان الرقم خاطئ يشتعل الضوء الأحمر ثم ينطفئ فاذا كانت 4 محاولات خاطئة يشتعل الضوء الأحمر و الصفارة لفترة ثم تتوقف الصفارة
ويقفل النظام لفترة فلا يدخل شيئ ثم ينطفئ الضوء الأحمر هنا يمكن ادخال الكود من جديد
لتغير الكود نضغط على # فيشتعل الضوئين الأحمر والأخضر فندخل الكود القديم فاذا كان الكود صحيح يغمز الضوئين الأحمر و الأخضر بالتناوب عدة مرات ويتوقفا مشتعلين فنقوم بادخال الكود الجديد المتكون من 7 أرقام فيغمز الضوئين معا عدة مرات ويبقيا مشتعلين هنا يجب أن تطفئ الكونطاكت وتشعله من جديد ليصبح الكود الجديد ساري المفعول
أثناء تغيير الكود وعند ادخالك لكود خاطئ ينطفئ الضوئان ويعود النظام الى الحالة العادية
Alarme automobile automatique أرجو المساعدة في انجازها
