[ابوقشه]

السلام عليكم ورحمة الله تعالى وبركاته

احبائى الاعزاء وهذه بيانات للمروحه المتنقله ماركة توشيبا

- عدد المجارى الكليه = 16 مجرى

- نصيب مجارى التشغيل 8 مجرى

- نصيب مجارى التقويم 8 مجرى

- خطوة اللف لملفات التشغيل 1 – 4

- خطوة اللف لملفات التقويم 1 – 4

- عدد ملفات التشغيل 4 ملفات 600 لفه لكل ملف

بقطر سلك 0.2 ملم اى 2 دزيم

- عدد ملفات التقويم 4 ملفات 600 لفه لكل ملف

بقطر سلك 0.2 ملم اى 2 دزيم

عرض الفرمه للف الملف = 3 سم

طول الفرمه للف الملف = 3.5 سم

والرسم يوضح طريقة وضع الملفات داخل المجارى

وطريقة توصيل الملفات داخل المحرك

بالاضافه الى التوصيل الخارجى مع مفاتيح السرعات

ومنبع التغذيه وربط الملفات بالمكثف

ملحوظه هامه:

ملف السرعات هو واحد من ملفات التقويم ذات اللون الاخضر

- كيفية استخراج السرعه البطيئه رقم 1 ورقم 2

- يتم قسمة واحد من ملفات التقويم على العدد رقم 3 فمثلا

ملف 600 لفه ÷ 3 = 200 لفه للسرعه رقم 1

ثم يستمر فى العد الى 400 لفه ويستخرج السرعه رقم 2

ثم يستمر فى العد الى 600 لفه ويسخرج السرعه رقم 3

كاحتياطى سرعه وهى موصله فى نهاية الملف الذى يليه

وذلك على حسب الرغبه فى نوعية السرعه

الرجاء الدخول على هذا الرابط ادناه

شكرا احبائى

http://www.qariya.com/vb/showthread....784#post389784

[خليل ابوالليف]

بسم اللة الرحمن الرحيم انا سعيد جدا لدخولي هذا المنتدى ونشكر السيد المهندس ابوقشة على مجهودة وما رايتة هنا دليل على خبرتك اللى يارب ما يحرمنا منك وجعلك اللة خيرا

[ابوقشه]

اقتباس المشاركة الأصلية كتبت بواسطة خليل ابوالليف بسم اللة الرحمن الرحيم انا سعيد جدا لدخولي هذا المنتدى ونشكر السيد المهندس ابوقشة على مجهودة وما رايتة هنا دليل على خبرتك اللى يارب ما يحرمنا منك وجعلك اللة خيرا

ـــــــــــــــــــــــــــــ
وعليكم السلام ورحمة الله تعالى وبركاته
شكرا لك اخى الكريم بمروركم الكريم على هذا الموضوع
وشرفنا بك على ارضية هذا المنتدى الموقر
شكرا حبيبى

[SALAH84]

اخي العزيز
ممكن تساعدني في لف المحوله التي ابعادها كالتالي
البكره / 1.2سم 2سم
والارتفاع 3.8 سم
الملف الابتدائي / 12 0 12
الملف الثانوي / 2.5 0 2.5
اريد عدد اللفات والاقطار
وهذه روابط الصور
http://www.qariya.com/vb/member.php?u=84995
http://www.mediafire.com/?ezvncdt0znn
http://www.mediafire.com/?2jy21xxrgum

[ابوقشه]

[QUOTE=SALAH84;398114]اخي العزيز
ممكن تساعدني في لف المحوله التي ابعادها كالتالي
البكره / 1.2سم 2سم
والارتفاع 3.8 سم
الملف الابتدائي / 12 0 12
الملف الثانوي / 2.5 0 2.5
اريد عدد اللفات والاقطار
وهذه روابط الصور
http://www.qariya.com/vb/member.php?u=84995
http://www.mediafire.com/?ezvncdt0znn
http://www.mediafire.com/?2jy21xxrgum[/QUOTE]
ـــــــــــــــــــــــــــــــــ

اخى الكريم بالنسبه : الملف الابتدائي / 12 0 12

هل تقصد ان جهد الملف الابتدائى 12 فولت 0 12 فولت ام غير ذلك ارجوالتوضيح

بالنسبه : الملف الثانوي / 2.5 0 2.5

هل تقصد جهد الملف الثانوى 2.5 فولت o 12.5 فولت ام غير ذلك ارجو التوضيح

بالنسبه : البكره / 1.2سم 2سم

هل تقصد ان مساحة القلب الحديدى الموجود داخل البكرة

1.2 سم × 2 سم

وذلك لاكتمال المعطيات على اكمل وجه وشكرا حبيبى

[SALAH84]

[QUOTE=ابوقشه;398479]

اقتباس المشاركة الأصلية كتبت بواسطة SALAH84 اخي العزيز

اقتباس المشاركة الأصلية كتبت بواسطة SALAH84 ممكن تساعدني في لف المحوله التي ابعادها كالتالي البكره / 1.2سم 2سم والارتفاع 3.8 سم الملف الابتدائي / 12 0 12 الملف الثانوي / 2.5 0 2.5 اريد عدد اللفات والاقطار وهذه روابط الصور http://www.qariya.com/vb/member.php?u=84995 http://www.mediafire.com/?ezvncdt0znn http://www.mediafire.com/?2jy21xxrgum[/QUOTE] ـــــــــــــــــــــــــــــــــ اخى الكريم بالنسبه : الملف الابتدائي / 12 0 12 هل تقصد ان جهد الملف الابتدائى 12 فولت 0 12 فولت ام غير ذلك ارجوالتوضيح بالنسبه : الملف الثانوي / 2.5 0 2.5 هل تقصد جهد الملف الثانوى 2.5 فولت o 12.5 فولت ام غير ذلك ارجو التوضيح بالنسبه : البكره / 1.2سم 2سم هل تقصد ان مساحة القلب الحديدى الموجود داخل البكرة 1.2 سم × 2 سم وذلك لاكتمال المعطيات على اكمل وجه وشكرا حبيبى

اقتباس المشاركة الأصلية كتبت بواسطة SALAH84

الملف الابتدائي : ملفين 12 فولت و12 فولت مع وجود طرف مشترك
الملف الثانوي : ملفين 2.5 فولت و 2.5 فولت مع وجود طرف مشترك
اما البكره: مساحة مقطعها 2سم * 1.2 سم
والارتفاع 3.8 منقسم الى جزئين

[SALAH84]

الملف الابتدائي : ملفين 12 فولت و12 فولت مع وجود طرف مشترك
الملف الثانوي : ملفين 2.5 فولت و 2.5 فولت مع وجود طرف مشترك
اما البكره: مساحة مقطعها 2سم * 1.2 سم
والارتفاع 3.8 منقسم الى جزئين
وهذا رابط لرسم توضيحي
http://www.mediafire.com/?tigwdadzn2y

[ابوقشه]

وعليكم السلام ورحمة الله تعالى وبركاته

اخى الكريم بنائا على معطياتك اليك هذه البيانات الاتيه :

قدرة هذا المحول 5.76 اى 6 وات تقريبا

عدد لفات الملف الابتدائى 225 لفه 0 225 لفه

قطر السلك 0.45 ملم اى 4.5 دزيم

اقصى امبير على الملف الابتدائى هو 0.5 امبير

عدد لفات الملف الثانوى 47 لفه 0 47 لفه

قطر السلك 1ملم اى 10 دزيم

اقصى امبير على الملف الثانوى 2.4 امبير

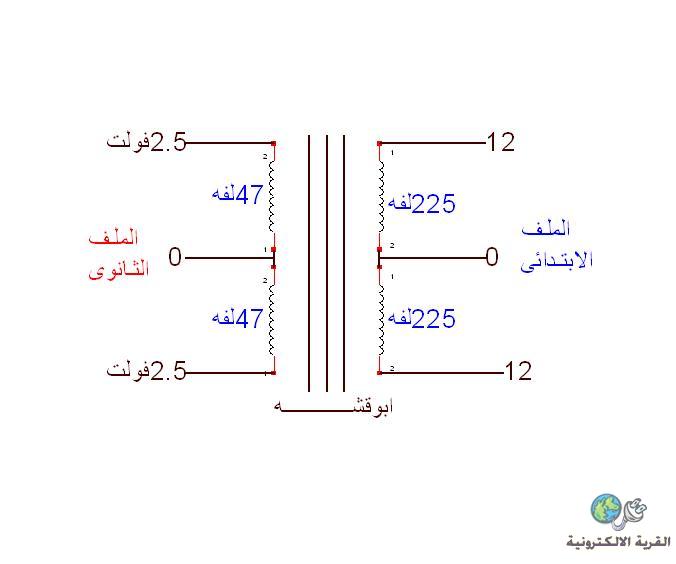

والرسم ادناه يوضح هذه البيانات للمحول

شكرا حبيبى
