أرجو المساعدة ضرورى فى مشروع التخرج

[أسامة مأمون]

أرجو من المهندسين وضع دائرة يكون موجة الخرج بهذا الشكل


بالممسافة الموجودة بين كل نصف موجة و الأخر
و جزاكم الله عنى خير الجزاء

[م.وليد الفرا]

السلام عليكم اخي مأمون
الصراحة طلب صعب شوية على الاقل بالنسبة لي لكن دعنا نفكر سويا لعل ما سأقوله يؤدي الى نتيجة باذن الله تعالى
الان سنبدأ بدائرة Pulse Width modulation سنحصل على موجة مستطيلة لاننا نتحكم بعرض الموجة كما نشاء
الان هذا الخط الافقي القصير بين الجزأين العلوي والسفلي للموجة يذكرني بتشوة الاشارة Crossover distortion الموجود في ال Class B amplifier والذي يتم علاجة باستخدام ديودات او مقاومات عند قاعدتي الترانزيستورين اي جعل المكبر Class AB amplifier ، نحن لا نريد علاجه بل نريده كما هو.
الان لو اخذنا اشارة الـ Pulse Width modulation واعطيناها الى Class B amplifier سنحصل على اشارة مشابهة خاصة اذا جعلنا التشوه الناتج في الاشارة كبيرا (قص من اعلى واسفل).
اذا اعجبتك الفكرة ولم يساهم بقية زملائي في اضافة ما هو افضل من هذا الحل، قم بتجربتها على برامج المحاكاة واطلعنا على النتائج ونحن نتابع معك باذن الله
بالتوفيق انشاء الله

[أسامة مأمون]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

السلام عليكم اخي مأمون
الصراحة طلب صعب شوية على الاقل بالنسبة لي لكن دعنا نفكر سويا لعل ما سأقوله يؤدي الى نتيجة باذن الله تعالى
الان سنبدأ بدائرة Pulse Width modulation سنحصل على موجة مستطيلة لاننا نتحكم بعرض الموجة كما نشاء
الان هذا الخط الافقي القصير بين الجزأين العلوي والسفلي للموجة يذكرني بتشوة الاشارة Crossover distortion الموجود في ال Class B amplifier والذي يتم علاجة باستخدام ديودات او مقاومات عند قاعدتي الترانزيستورين اي جعل المكبر Class AB amplifier ، نحن لا نريد علاجه بل نريده كما هو.
الان لو اخذنا اشارة الـ Pulse Width modulation واعطيناها الى Class B amplifier سنحصل على اشارة مشابهة خاصة اذا جعلنا التشوه الناتج في الاشارة كبيرا (قص من اعلى واسفل).
اذا اعجبتك الفكرة ولم يساهم بقية زملائي في اضافة ما هو افضل من هذا الحل، قم بتجربتها على برامج المحاكاة واطلعنا على النتائج ونحن نتابع معك باذن الله
بالتوفيق انشاء الله

أشكرك م.وليد على ردك السريع
كنت أريد أن أوضح فكرة هو أن المسافة بين كل نصف موجة و الأخرى هى فترة brake time يمكن زيادتها أو نقصانها وتردد الإشارة لايقل عن 70 khz
ارجو الإفادة

[osama matar]

ممتاز أخي م.وليد الفرا
فعندما نرى الإشارة بهذا الشكل يعني هنالك خلل
واقتراح آخر هي إشارة عدلت بهذا الشكل تحديداً للحصول على فائدة ما
فهي كما فهمت من الرسم 500 كيلو هيرتز وجهدها 20 فولت
بالضبط وكأنه استخدم ترانزيستور منخفض التردد لتكبير إشارة مربعة أو كما ذكرت أخي وليد
ننتظر بعض الإيضاحات منك أخي أسامة مأمون
من أين هي الإشارة
أو فيما تستخدم
وهل قرائتي للتردد والجهد سليمة

[م.وليد الفرا]

نعم انا اضم صوتي لصوت اخي الاستاذ اسامه واتساءل ما هي القصة بالضبط ولماذا تريد هذا الشكل تحديدا؟ اجابتك على هذه الاسئلة يساعدنا على حل الفزورة "ههههههههههههههه"
بالنسبة لل 70 كيلوهيرتز لا مشكلة فيها يمكن ضبط البلس ودث موديوليتر للعمل على ذلك لكن هل البريك تايم له مدة محددة ايضا، اتمنى ان لا يكون
بانتظار ردك اخي مأمون

[أسامة مأمون]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

نعم انا اضم صوتي لصوت اخي الاستاذ اسامه واتساءل ما هي القصة بالضبط ولماذا تريد هذا الشكل تحديدا؟ اجابتك على هذه الاسئلة يساعدنا على حل الفزورة "ههههههههههههههه"
بالنسبة لل 70 كيلوهيرتز لا مشكلة فيها يمكن ضبط البلس ودث موديوليتر للعمل على ذلك لكن هل البريك تايم له مدة محددة ايضا، اتمنى ان لا يكون
بانتظار ردك اخي مأمون

أشكر م.وليد و أستاذ أسامة على المعلومات الجمة لقد وجت الدائرة أخيرا
وكنت أريدها لتشغيل محول gdt (gate drive transformer) و سوف أقدم به موضوع إن شاء الله ومشروع تخرجى هو induction heater أو فرن الحث الكهرو مغناطيسى و ويستخدم فى صهر المعادن بالحث الكهرو مغناطيسي فى ثوانى معدودة و سوف أقدم به موضوع أخر إن شاء الله
وظيفة ال gdt هو تشغيل h-bridge فى الدائرة و المراد منها عمل inverting لتيار مستمر بتردد عالى جدا .................................................. ......

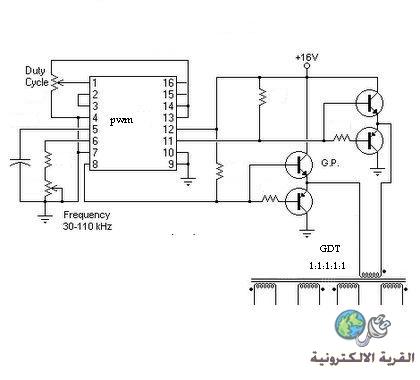

و ها هى صور دائرة gdt

و شكرا على إهتمامكم و لكم جزيل الشكر

[م.وليد الفرا]

الحمد لله رب العالمين انك حللت مشكلتك
والحمد لله ان الدائرة بالضبط كما تخيلتها.... بجد انا سعيد
تمنياتي لك بالتوفيق اخي مأمون

[أسامة مأمون]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

الحمد لله رب العالمين انك حللت مشكلتك
والحمد لله ان الدائرة بالضبط كما تخيلتها.... بجد انا سعيد
تمنياتي لك بالتوفيق اخي مأمون

إن شاء الله يا م. وليد
