[MYM]

يا جماعة الخير .... هل أحد لدية دائرة على البروتس و يكون فيها الآتي ( PIC16F877A, MAX232,COM Port) و كودها ... أي كود!! مش مشكلة بيرسل إية أو بيعمل إية !!
بس المهم إن الثلاثة يكونوا مع بعضهم و متصلين ببعض .....
لأنني حينما أصل الثلاثة ببعضهم البعض لا يعملون !!!!...
و فية سؤال كمان .... اليس من المفروض أن يكون جهد الكوم 15 أو سالب 15 ... أنا عندي بيعطي دائما 5 و 0 كأي آي سي عادي ((الكلام دة في البروتس طبعا))....
ملحوظة أنا شغال في مشروعي بالفيرشوال سيريال بورت.....

[lovevb6]

اقتباس المشاركة الأصلية كتبت بواسطة MYM يا جماعة الخير .... هل أحد لدية دائرة على البروتس و يكون فيها الآتي ( PIC16F877A, MAX232,COM Port) و كودها ... أي كود!! مش مشكلة بيرسل إية أو بيعمل إية !! بس المهم إن الثلاثة يكونوا مع بعضهم و متصلين ببعض ..... لأنني حينما أصل الثلاثة ببعضهم البعض لا يعملون !!!!... و فية سؤال كمان .... اليس من المفروض أن يكون جهد الكوم 15 أو سالب 15 ... أنا عندي بيعطي دائما 5 و 0 كأي آي سي عادي ((الكلام دة في البروتس طبعا)).... ملحوظة أنا شغال في مشروعي بالفيرشوال سيريال بورت.....

السلام عليكم
ستجد فى المرفق كتاب وفية الدائرة المطلوبة زلكن ليس نفس البيك بس الفكرة وحدة
وتمنى ان يعجبك فهو للاستاذ القدير احمد سمير
وللة ماعرفت ادرج الكتاب
لان طلب منى ان ادخل عنوان سيرفر والله ما اعرف
لكن ساحاول

[lovevb6]

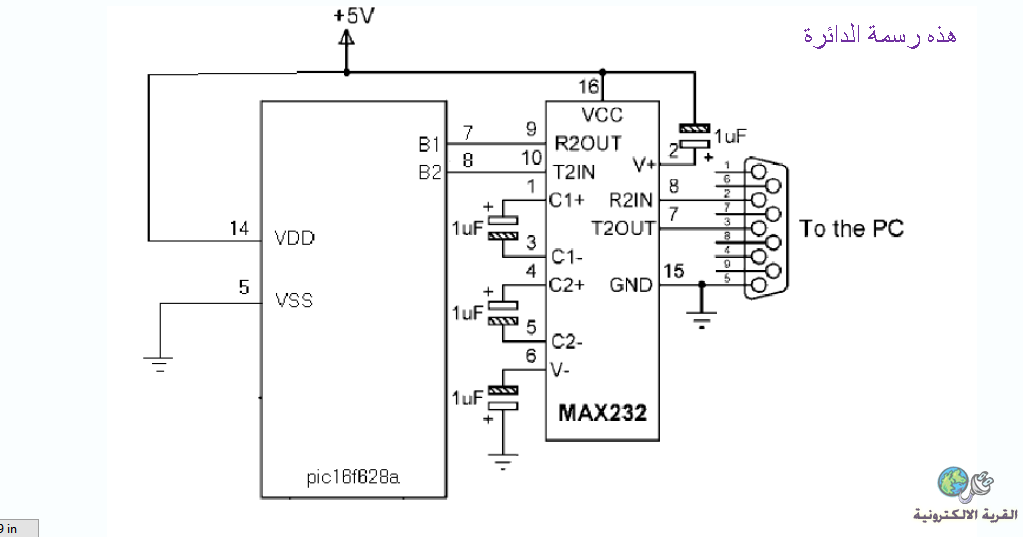

على كل حال هذة الصورة للدائرة
واسف لانى لا استطيع تنزيل الكتاب --ولكن هو موجود فى المنتدى
والسلام عليكم

http://upload.qariya.info/images/qariya-6fff803da5.png

[MYM]

اقتباس المشاركة الأصلية كتبت بواسطة lovevb6 على كل حال هذة الصورة للدائرة واسف لانى لا استطيع تنزيل الكتاب --ولكن هو موجود فى المنتدى والسلام عليكم http://upload.qariya.info/images/qariya-6fff803da5.png

لك جزيل الشكر و التقدير .... لكن أنا عارف الدائرة جيد جدا ... المشكلة هو انني كلما فعلتها على البروتس لا تعطي المنتظر منها .... فهل أحد لدية هذة الدائرة على البروتس ؟؟

[eng.inventor]

السلام عليكم
يا اخي من وجهة نظري انك طالما استعملت الكوم فلابد من برنامج software بتاعك لكي تقدر تتعامل مع الكوم ومن خلاله للبيك
حيث لترسل من البرنامج مثلا زي فيجوال بيزيك او سي شارب للبيك
او تستقبل من البيك للبرنامج
فلابد للتعامل مع الكوم يكون هناك برنامج سوف وير
وممكن اخي ترفه ملف المحاكاءة الخاص بيك وان شاء الله نساعدك

[MYM]

اقتباس المشاركة الأصلية كتبت بواسطة eng.inventor السلام عليكم يا اخي من وجهة نظري انك طالما استعملت الكوم فلابد من برنامج software بتاعك لكي تقدر تتعامل مع الكوم ومن خلاله للبيك حيث لترسل من البرنامج مثلا زي فيجوال بيزيك او سي شارب للبيك او تستقبل من البيك للبرنامج فلابد للتعامل مع الكوم يكون هناك برنامج سوف وير وممكن اخي ترفه ملف المحاكاءة الخاص بيك وان شاء الله نساعدك

جزاك الله خيرا ... لسرعة الرد ...
بخصوص الدائرة .فكما ذكرت لك أخي أنني أعلمها جيد جدا ... (أي كل ما هو بها و حولها ... من برنامج Virtual Serial Port للتعامل مع الكوم أما بخصوص البرنامج الذي سيتعامل معه البيك .. فهو موجود بل لدي العشرات سواءا مما إبتكرة أخي الشيمي أو آخرون لا يسع المكان لذكرهم جميعا .. منهم من ينير و يطفئ الليدات و منهم من يظهر كتابة على شاشة ...و غيرهم و غيرهم )
و لكن الكل لا يضع في الدائرة الأفندي اللي مجنني اللي إسمة MAX232 على أساس إنه لا يستحق ذكرة (أي أنة مفروغ منه) .
و أيضا على الأسيلوسكوب يظهر قيمة الفولت الذي يرسل للكوم هو 5 و صفر .... في حين أن المفروض -15 و 15 ...هذا بعد إدخال Max232 في الدائرة طبعا ...
سؤالي و ببساطة .... هل أحد لدية دائرة بروتس فيها الثلاثة أجزاء مجتمعة (PIC COM Max232) و نجحت معه الدائرة ؟؟؟؟ أرجو إرسالها و شكرا.....

[Eng-Rayan]

اخي هناك نقطة مهمة لكي لا تتوه فيها في Proteus عندما تعمل مع الكوم
الTx بتاع الكوم مع الTx بتاع و المايكرو
و الRx بتاع الكوم مع الRx بتاع المايكرو ولكن هذه فقط في بروتس
و لكن في الحقيقة يجب و ضع Tx الكوم مع Rx المايكرو و Rx الكوم مع Tx المايكرو

و لتعمل بالكوم و يروتس يجب العمل بVirtual serial port

ساعطيك مثال تعمل مثلا add com2 and com4) add pair)
لذا لايجب ان تضع كوم 2 في السي شارب و كوم2 في بروتس
يجب وضع كوم 2 في السي شارب و كوم 4 في بروتس و لا تنسى ان تعمل add pair كما قلت لك

[Eng-Rayan]

اقتباس المشاركة الأصلية كتبت بواسطة MYM جزاك الله خيرا ... لسرعة الرد ... بخصوص الدائرة .فكما ذكرت لك أخي أنني أعلمها جيد جدا ... (أي كل ما هو بها و حولها ... من برنامج Virtual Serial Port للتعامل مع الكوم أما بخصوص البرنامج الذي سيتعامل معه البيك .. فهو موجود بل لدي العشرات سواءا مما إبتكرة أخي الشيمي أو آخرون لا يسع المكان لذكرهم جميعا .. منهم من ينير و يطفئ الليدات و منهم من يظهر كتابة على شاشة ...و غيرهم و غيرهم ) و لكن الكل لا يضع في الدائرة الأفندي اللي مجنني اللي إسمة MAX232 على أساس إنه لا يستحق ذكرة (أي أنة مفروغ منه) . و أيضا على الأسيلوسكوب يظهر قيمة الفولت الذي يرسل للكوم هو 5 و صفر .... في حين أن المفروض -15 و 15 ...هذا بعد إدخال Max232 في الدائرة طبعا ... سؤالي و ببساطة .... هل أحد لدية دائرة بروتس فيها الثلاثة أجزاء مجتمعة (PIC COM Max232) و نجحت معه الدائرة ؟؟؟؟ أرجو إرسالها و شكرا.....

انا كل دوائري نجحت للتحكم بالسيال بورت
اقرئ الشرح اللي فوق و ستفهم
