صافرة الكترونية

[rachidlam]

السلام عليكم و رحمة الله و بركاته

أريد أن أقوم بمشروع حول الصافرة الإلكترونية، الصافرة التي تكون غالبا في حاملة المفاتيح لمعرفة مكانها، حبت بمجرد التصفيق تقوم الصافرة بالرد

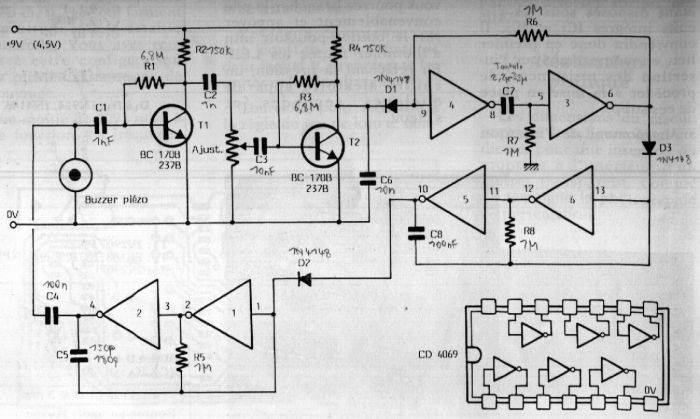

لدي مخطط حول الموضوع لكن لم أفهمه جيدا
حاولت التأكد من صحته لكنه لم يعمل



أرجو أي ارشادات أو توضيحات و شكرا

[osama matar]

على ما يبدو أن البزر بيزو سيعمل كلاقط وسماعة بنفس الوقت

[م.وليد الفرا]

نعم اخي اسامه
لكن الدائرة ايضا غير واضحة "انعميت وانا بحقق فيها"
اخي رشيد اولا يا ريت تعطينا رابط الموضوع عشان نشوف شو حاكيين عنها
ملاحظاتي الاولية:
1- الدائرة تعمل على 4.5 فولت اي 3 بطاريات ساعة كل واحد 1.5 فولت لان الدائرة تستهلك تيار قليل جدا جدا للمحافظة على عمر البطاريات نلاحظ ذلك من كبر قيم المقاومات المستخدمة في مراحل التكبير الاولى والثانية وانا اعتقد ان المصمم بالغ نوعا ما في هذه القيم.
2- المقاومة المتغيرة الموجودة بين مرحلتي الترانزيستور غير معلومة القيمة، انا اقترح ان لا تقل قيمتها عن 200 كيلو اوم لان معاوقة خرج المرحلة الاولى كبير حوالي 140 كيلو (RC//RF ، ولو استخدمت 500 كيلو بيكون احسن.
3- لاحظ ان الديود D1 مقلوب وهو صحيح والسبب انه لا يريد السماح لتيار الانحياز بالمرور، فقط يريد الاشارة (لاحظ عدم وجود مكثف هنا)
الان لو كنت مكانك لاستخدمت مكثف 1 نانو قبل الديود وقلبت هذا الديود لجعل الاشارة الواصلة الى مرحلة المذبذبات الصوتية اكبر (هذا كتجربة)
4 يمكنك استخدام سماعة عادية لكن يجب ان تربطها بالمرحلة الاولى من خلال مقاومة متغيرة 10 او 50 كيلو للتحكم حتى لا تتشوه الاشارة الناتجة عن مراحل التكبير.
5 اخيرا اقترح عليك اخي راشد كتجربة بناء مرحلة المذبذبات لوحدها اي تبني الدائرة كاملة وتحذف منها من المكثف C1 الى الديود D1 وتجرب الاوسليتر وحده.
بالتوفيق

[rachidlam]

شكرا أخي أسامة و أخي وليد
أريد ادا كان ممكن فهم طريقة عمل و دور كل جزء من هده الدائرة،
علما أني عندما حاولت تجريبها قمت بتغديتها ب 9V، ولم تعمل
بخصوص الرابط فهدا هو لكن ليس هناك أي شرح
http://mmonceaux.free.fr/electron/index.html
و شكرا مرة أخرى

[rachidlam]

في انتضار مساعدة من الأساتدة الأعزاء
و شكرا

[rachidlam]

بالنسبة ل buzzer هل تحتاج لاشارة دورية كي تعمل
أي يجب استعمال مدبدب
ادا كان كدلك لمادا في الدائرة لم يستعمل مدبدب عادي أي فقط عاكسين مقاومة و مكتف لمادا نم استعمال تلات طبقات
أخيرا هل هناك أي اقتراح لأي دائرة أفضل
وشكرا

[osama matar]

المشاركة الأصلية كتبت بواسطة rachidlam

بالنسبة ل buzzer هل تحتاج لاشارة دورية كي تعمل
أي يجب استعمال مدبدب
ادا كان كدلك لمادا في الدائرة لم يستعمل مدبدب عادي أي فقط عاكسين مقاومة و مكتف لمادا نم استعمال تلات طبقات
أخيرا هل هناك أي اقتراح لأي دائرة أفضل
وشكرا

البزر لا يعمل وحده فهو مجرد سماعة كريستاليه تعمل في مدى الترددات الحادة
والمذبذب هو الأوسليتور الذي تحدث عنه الإستاذ وليد
وإشارة التصفيق تدخل من البزر للترانزيستور T1 ثم T2 للتكبير ثم البوابة 4 ومنها للبوابة 3 وهاتين البوابتين ستعملان على خرج جهد ثابت القيمة متغير التردد عند وجود تصفيق
البوابات 6 و 5 مذبذب وكذلك البوابتين 1و2 وتوصيل المذبذبين هكذا للحصول على نغمة متغيرة وليس صافرة ثم يغذى الخرج للبزر

لاحظ وجوب توصيل 7 و14 في 4069
اذا لم تعمل معك الدائرة قم بقياس الجهود وسجلها على الرسم لتحديد سبب العطل

[rachidlam]

شكرا أستاد أسامة على التوضيحات
لكن لازالت لدي عدة أسئلة
1 ما هو دور المقاومة المتغيرة، و إدا كان ممكن شرخ لعملية التكبير و هل يجب استعمال هده الطريقة في التكبير بالدات
2 كما قال الأستاد وليد دور D1 هو منع مرور تيار الإنحياز، لمادا يجب منعه
3 البوابنين 3 و 4 تمكن من اعطاء جهد متغير التردد عند التصفيق ادا كان ممكن أريد شرح للكيفية التي تتم بها هده العملية
4 دور كل من D3 ،D2 و C4
5 لمادا لم يتم وضع مقاومة في الأوسيلترين بين 13 و R8 و بين 1 و R5
6 كيف تمكن البوابات 1 2 5 و6 من اعطاء رنة متقطعة بدلا من رنة متصلة ادا كان أوسيلاتور واحد
7 بالنسبة لبناء مرحلة المذبذبات لوحدها سيتم ربط 9 مباشرة مع buzzer

و شكرا مرة أخرى
