اقتباس:
المشاركة الأصلية كتبت بواسطة only_me
شكراااا zakariazako على الكتاب ولكنه بالانجلزية وانا لست متخصص بالاكترونيات فقط اود الاطلاع على الحساس LM35 لانني ارغب بأختراع يحتوي على هذا الحساس ... قمت بالبحث عن كتب باللغه العربية ولم أجد أتمنى من لدية كتاب يتفضل به ...
ولكم الشكر الجزيل |
لا أرى مشكلة في فهم عمل LM35
فقط الانتباه للاحقة الرقم ودرجات الحرارة المقاسة به
LM35, LM35A −55°C to +150°C
LM35C, LM35CA −40°C to +110°C
LM35D 0°C to +100°C
وهو ثلاثة أطراف واحد تغذية 5 فولت والآخر أرضي والثالث جهد خارج يعبر عن الحرارة المقاسة
الرمز
الشكل
التركيب

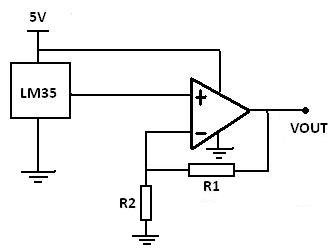

دائرة مقياس الحرارة الأكتروني
