الترانزسيتور ؟؟؟

[نايف نظمي]

السلام عليكم ورحمة الله وبركاتة

للترانزسيتور معاوقة او مقاومة بين القاعدة والباعث

وتختلف من واحد لاخر فكيف اقيسها وفيما تؤثر

وسوأل اخر:

كثيراً ما اسمع ان تيار المجمع يساوي تيار الباعث تقريباً

فكيف ذلك وخصوصاً ان الباعث موصول في الارضي (اي سالب البطارية)

والمجمع موصل الى موجب البطارية عبر مقاومة حمل

وشكراً

[osama matar]

وعليكم السلام ورحمة الله وبركاته أخي نايف

المشاركة الأصلية كتبت بواسطة نايف نظمي

السلام عليكم ورحمة الله وبركاتة
للترانزسيتور معاوقة او مقاومة بين القاعدة والباعث
وتختلف من واحد لاخر فكيف اقيسها وفيما تؤثر
لا يمكن قياسها ولكن حسابها والطريقة صعبة لأن هنالك مجاهيل لا نعرفها وهي المقاومة النوعية للمادة المستخدمة وسمك منطقة النضوب ولكنها تقدر بحوالي 10 ميجا أوم كما قرأت مرة عنها
وهي تؤثر في خواص الترانزيستور
وسوأل اخر:
كثيراً ما اسمع ان تيار المجمع يساوي تيار الباعث تقريباً
فكيف ذلك وخصوصاً ان الباعث موصول في الارضي (اي سالب البطارية)
والمجمع موصل الى موجب البطارية عبر مقاومة حمل
تيار المجمع يمر عبر وصلة المجمع باعث وتيار القاعدة يمر عبر القعدة باعث
وعليه فتيار الباعث = تيار المجمع + تيار القاعدة
وهو التيار المار من موجب البطارية إلى سالبها
وشكراً

[نايف نظمي]

السلام عليكم ورحمة الله وبركاتة


وعليه فتيار الباعث = تيار المجمع + تيار القاعدة

تقصد في حالة تشغيل الترانزيستور ( في حال وجود تيار على القاعدة )

اما في عدم وجود تيار على القاعدة يكون تيار المجمع اكبر من تيار الباعث

هل هذا صحيح
---

سوأل يراودني كل مشاركة منك : ليش " مفيش فايدة "


تقبل مني جزيل الشكر

[osama matar]

المشاركة الأصلية كتبت بواسطة نايف نظمي

السلام عليكم ورحمة الله وبركاتة
وعليه فتيار الباعث = تيار المجمع + تيار القاعدة
تقصد في حالة تشغيل الترانزيستور ( في حال وجود تيار على القاعدة )
اما في عدم وجود تيار على القاعدة يكون تيار المجمع اكبر من تيار الباعث
هل هذا صحيح
في حالة عدم مرور تيار قاعدة باعث لا يوجد تيار مجمع
سوأل يراودني كل مشاركة منك : ليش " مفيش فايدة "
لأني يأست من حل مشكلة الوطن وبدأت أهتم بأشعار أحمد مطر (مش قريبي فهو عراقي)
تقبل مني جزيل الشكر

أنت المشكور على الإهتمام

[نايف نظمي]

المشاركة الأصلية كتبت بواسطة osama matar

لأني يأست من حل مشكلة الوطن

ربنا بعزك وجلال قدرك ان تجعل الفرج قريب

[osama matar]

أخي نايف ما تقيسه هو الجهد وليس التيار والفارق كبير
فأضف مقياس للتيار وشاهد النتيجة

[م.وليد الفرا]

اخي نايف كيفك يا راجل يا طيب
اجابة سؤالك الاول: "للترانزسيتور معاوقة او مقاومة بين القاعدة والباعث وتختلف من واحد لاخر فكيف اقيسها وفيما تؤثر"
هذه المعاوقة يرمز لها في العديد من الكتب بالرمز re (انا اقصد الاحرف الصغيرة) وهي تساوي حاصل قسمة 0.026 تقسيم القيمة المطلقة لتيار الباعث
اما من ناحية فيما تؤثر فهي تؤثر في اهم عامل من عوامل تصميم الترانزيستور وهو معاوقة الدخول الكلية والتي يعتمد عليها معامل تكبيرالجهد الخ
انا لن اسهب كثيرا لانني قريبا سيظهر لي موضوع بعنوان احدث الطرق في تصميم دوائر الترانزيستور وستجد الاجابة عن كل تساؤلاتك (هذه دعاية مجانية للموضوع هههههههههههههههههههههههههههههههه)
قيمة هذه المقاومة تعتمد اعتماد كبير على قيمة تيار الباعث من هنا عند تصميم دائرة ترانزيستور صحيحة تعمل كمكبر في هيئة باعث مشترك، يجب ان اختار اختار قيمة صغيرة لتيار الباعث لكي احصل على معاوقة دخول عالية وليس كما ذكر بعض الاخوة من اختيار تيار مجمع يعني باعث 200 ملي لدائرة تكبير مقسم جهد (هذا هراء)
وبالتالي فانا اختلف مع اخي اسامة من ان هذه المقاومة تصل الى 10 ميجا، يا ريت ..... !!!! كان عملية تصميم ترانزيستور كانت بسيطة، اظنك تقصد الفيت او الموسفيت وليس البي جي تي.
اما السؤال الثاني: "وسوأل اخر: كثيراً ما اسمع ان تيار المجمع يساوي تيار الباعث تقريباً فكيف ذلك وخصوصاً ان الباعث موصول في الارضي (اي سالب البطارية) والمجمع موصل الى موجب البطارية عبر مقاومة حمل"
انسى موصولين بأيه!!!
الان تيار الباعث = تيارالمجمع + تيار القاعدة، مزبوط؟؟؟ طبعا
متوسط بيتا لاي ترانزيستور (small signal)بقصد، لا تقل عن 100
وتعلم اخي نايف ان تيار المجمع = بيتا في تيار القاعدة
اذن في اقل الحالات يكون تيار المجمع اكبر من تيار القاعدة بـ 100 على الاقل
وبالتالي تيار الباعث = تقريبا تيار المجمع (افرض ارقام وشوف بنفسك)
تحياتي لشخصك الكريم

[ahmed115]

يااخى وليد

اعتقد ان الاخ نايف بيسال اسئلة بسيطة وليست احترافية لان ردك رد محترفين
هو يريد ان يقيس المقاومة بين القاعدة والمشع وده بيكون بمنتهى البساطة بوضع فولتميتر بين القاعدة والمشع كما فى الصورة ليقيس الجهد وهو 0.74 فولت ويضع اميتر ليقيس تيار القاعدة
يقسم قراءة الفولتميتر على قراءة الاميتر يعطيه مقاومة القاعدة مشع

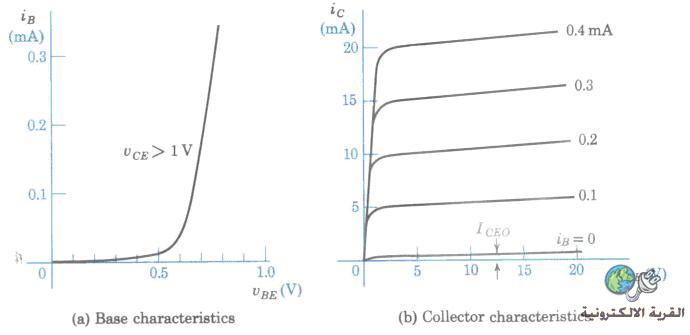

يعنى بكل بساطة اعتبر ان الوصلة قاعدة مشع عبارة عن دايود تتغير مقاومته الداخلية حسب مرور التيار فكلما زاد الجهد قلت المقاومة ولاحظ فى منحنى الخواص للدايود تغير المقاومة تبعا لتغير الجهد

,والمنحنى على اليسار يحدد العلاقة بين التيار والجهد على دائرة القاعدة مشع يعنى المقاومة
