سؤال في دائرة تايمر بسيطة

[abo_salam2005]

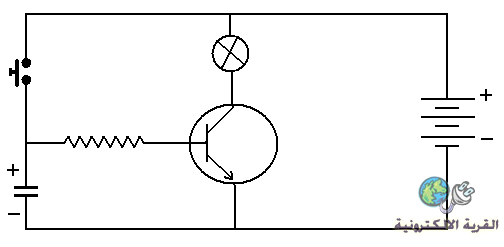

وجدت هذه الدائرة البسيطة لعمل تايمر من ترانزيستور و مكثف ومقاومة وانا بحاجة لتطبيقها
ولكن عندي مشكلة في تحديد مكوناتها

لو افترضنا انني استخدم بطارية 9 فولت وكان الهدف اضائة لمبه صغيرة
بعد ان اضغط على المفتاح من 7 الى 10 ثواني
فكم ستكون قيمة المكثف والمقاومة وما هو الترانزيستور المناسب لهذه الائرة

[أسامة مأمون]

المشاركة الأصلية كتبت بواسطة abo_salam2005

وجدت هذه الدائرة البسيطة لعمل تايمر من ترانزيستور و مكثف ومقاومة وانا بحاجة لتطبيقها
ولكن عندي مشكلة في تحديد مكوناتها

لو افترضنا انني استخدم بطارية 9 فولت وكان الهدف اضائة لمبه صغيرة
بعد ان اضغط على المفتاح من 7 الى 10 ثواني
فكم ستكون قيمة المكثف والمقاومة وما هو الترانزيستور المناسب لهذه الائرة

هذة الدائرة بسيطة جدا
لو أنك تستخدم ترانزيستور npn يجب أن تأخذ فى الإعتبار الجهد الذى يمكن نسليطه على المشع و القاعدة و سوف تجدها فى الداتا شيت
أما قيم المقاومة سوف تحدده عن بطارية 9 فولت مثلا فإن المقاوم التى يجب وضعها يجب أن تقلل الجهد بين المكثف و القاعدة و المشع فلو إعتبرنا أن المكثف الجهد الوقع عليه 9 فولت مثلا فغنك يجب أن تضع المقاومة لتقلل الجهد على القاعدة
أما قيمة المكثف كلما زادت زاد الزمن المقنن للتشغيل
مع مراعات أن الجهد المقنن للمكثف يكون أكبر من جهد البطارية
تقبل مرورى

[أسامة مأمون]

أى ترانزيستور يكون مناسب يجب أن يكون npn فى هذة الدائرة أما أذا كنت تريد pnp ستعكس القطبية

[مسلم11]

أخي الكريم ضع ترانزستور bc237 ومقاومة 220 كيلو ومكثف 10 ميكرو ومصباح 3فولت أو ليد وغذي الدارة وإبتعد كي لا تنفجر هاهاهاهاهاها
أهلا وسهلا بك

[abo_salam2005]

المشاركة الأصلية كتبت بواسطة النسر العربي ال

أخي الكريم ضع ترانزستور bc237 ومقاومة 220 كيلو ومكثف 10 ميكرو ومصباح 3فولت أو ليد وغذي الدارة وإبتعد كي لا تنفجر هاهاهاهاهاها
أهلا وسهلا بك

مشكور اخي العزيز
هذا ما كنت ابحث عنه
ساقوم بجمع الدائرة وتجربتها
ولا تقلق فهي لن تنفجر
هي لابني الصغير كنشاط مدرسي في مادة التكنولوجيا لتحسين درجاته
شكرا مره اخرى على المساعدة

مع الشكر ايضا للاخ مأمون على التجاوب السريع

[أسامة مأمون]

إن شاء الله إبنك ياخد أعلى الدرجات
