أحاول في هذا الموضوع جمع أكبر عدد ممكن من القوانين والعلاقات المرتبطة بالهندسة الإلكترونية حسب مشاركاتكم المنتظرة على أن تكون واضحة ومعرف معاني جميع الرموز والاصطلاحات
ستنقل مشاركات الأعضاء الخاصة بالمناقشات هنا
http://www.qariya.com/vb/showthread.php?t=67013
والإبقاء على المواضيع التي تحتوي القوانين والعلاقات
قانون أوم Ohm's Law:
تيار الباعث في الترانزيستور ورمزه IE
قانون حساب التردد TL494
قوانين كيرشوف في ملف وورد
قوانين كيرشوف مع روابط للحسابات
قانون كيرشوف للتيار والجهد
هرم شامل كل العلاقات في الكهربية
قانون أوم واستنتاجاته
قوانين المؤقت الزمنى 555
LETTER SYMBOLS في الترانزيستور

[osama matar]

يحدد العلاقة بين الجهد والتيار والمقاومة في دائرة مغلقة

I=V/R أو R=V/I أو V=I.R

حيث R تعني المقاومة بالأوم

و I تعني التيار بالأمبير

و V تعني الجهد بالفولت ويرمز للجهد أحياناً بالرمز E

ويمكن زيارة الصفحة التالية لإجراء الحسابات

http://www.the12volt.com/ohm/ohmslawcalculators.asp

[osama matar]

تيار الباعث في الترانزيستور ورمزه IE
وهو يساوي تيار المجمع IC زائد تيار القاعدة IB و العلاقة الرياضية
IE = IC+ IB
أو هكذا Ie= Ib+ Ic

[osama matar]

f OSC=1.1/(RT.CT)1 أضفت الواحد الأخير حتى تغلق الأقواس فهو بدون قيمة
التردد بالهيرتز والمقاومة بالأوم وسعة المكثف بالفاراد
والرسم التالي يوضح الرموز

[osama matar]

اخي الكريم السيناتور علي
من هنا يمكن تحميل شرح قوانين كيرشوف للجهد والتيار
http://www.4shared.com/file/Afmurs0F/__online.html

وأي سؤال في الموضوع من عيوني ولكن في مكان آخر

[ahmed115]

السلام عليكم مشرفنا الغالى اسامة

ايه رايك بنفس فكرتك دى بس تكون اشمل انك تحط المعادلة وتحته على طول صفحة انترنت بتحسب اى قيمة مجهولة فى المعادلة بدلالة القيم المتاحة

زى الصفحتين دول :

http://www.k7mem.150m.com/site_map.html#Power_Supplies

http://www.electronics2000.co.uk/calc/

يبقى القانون او المعادلة موجوده وتحتها على طول الة حاسبة فورية ويبقى انت عليك يابطل شرح المعادلة للمبتدئ


مثلا مثل قانون كيرشوف : مجموع التيارات الداخلة الى نقطة تساوى مجموع التيارات الخارجة منها

It = I1+I2+ I3

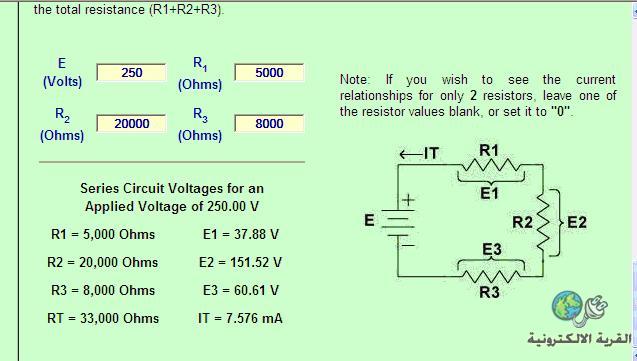

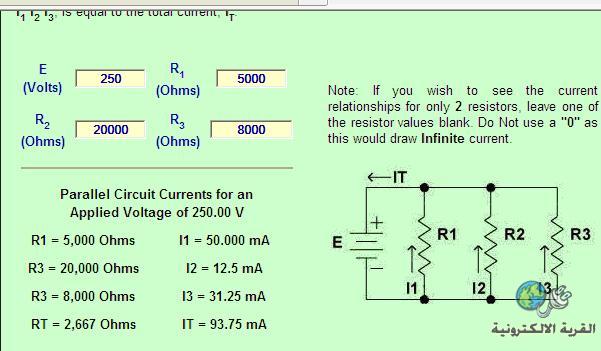

الشرح كده فى الصورة



والقانون التانى: مجموع الجهود فى دائرة مغلقة = صفر

E = E1 +E2 +E3



وده عنوان صفحة الحساب

http://www.k7mem.150m.com/Electronic...hhoff_law.html
يارب الفكرة تعجبك انت والاخوة والا هعمل تصويت
وعلى فكرة ياخى اسامة لو مفيش عندك وقت ممكن انا اتبرع وانزل الصور مع المعادلة مع شرح بسيط

[doctor_20102010]

ده هرم ظريف كنت عامله وانا في ثانوي شامل كل العلاقات في الكهربية

الرموز مجموعة بالترتيب في الجملة الاتية
Work Very Quickly To Increase Rich
W:رمز الشغل بالجول
V:رمز فرق الجهد بالفولت
Q:رمز كمية الكهربية بالكولوم
T:رمز الزمن بالثانية
I:رمز شدة التيار بالامبير
R:رمز المقاومة بالاوم
نلاحظ في السطر الاخير من الهرم ان ال I مشتركة بمعني :
W= T I R

[doctor_20102010]

المشاركة الأصلية كتبت بواسطة osama matar

الهرم رائع ومشكور عليه
ويرجى تحويله لصيغ رياضية مشروحة
مثال:
الكولوم هو وحدة كمية التيار الكهربى
1 كولوم = 1 مبير × 1 ثانية
Q=I.T
حتى تسهل علي عملية حصر القوانين
مشكور مرة ثانية

اتفضل
