مخطط لدائره تحويل من 220v إلى 20a 12v
|
| اعلانات |
|
||||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
||||||
|

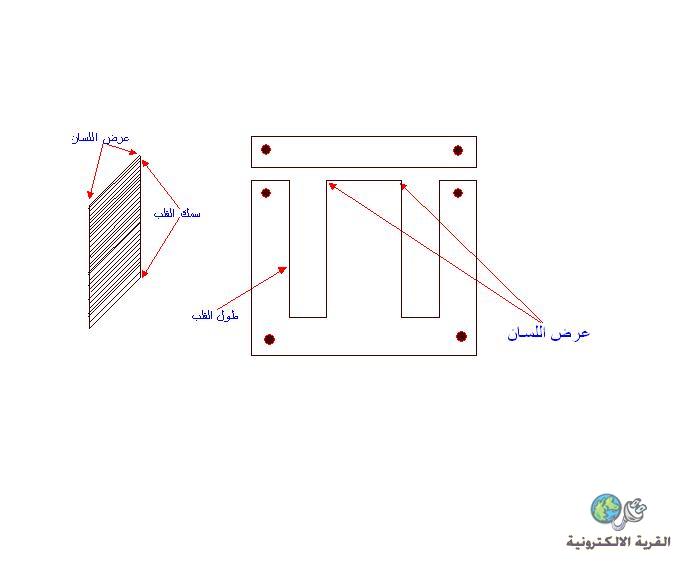

بيانات هذا المحول كالاتى : قدرة هذا المحول 360 وات عدد لفات الملف الابتدائى = 522 لفة قطر السلك 0.8 ملم اى 8 دزيم اقصى امبير على الملف الابتدائى هو 1.63 امبير - عدد لفات الملف الثانوى 28 لفه قطر السلك 3.5 ملم اى 35 دزيم كل منهما سلك معزول ورنيش اقصى امبير على الملف الابتدائى 30 امبير مساحة مقطع القلب الحديدى وهى كالاتى : طول اللسان 4.5 سم سمك رقائق القلب 4.5 سم طول القلب 12 سم والرسم ادناه يوضح مقاسات القلب الحديدى وشكرا حبيبى  |
