موضوع الفلاتر

[ahmed115]

اخوانى الاحبة
سلام الله عليكم ورحمته وبركاته

من خلال مناقشتى مع الاخ نايف بصراحة ذاكرت واستفدت كتير عن الفلتر ودوائر الرنين وحبيت اضعهم هنا يمكن حد من اخوننا المبتدين يستفاد منهم


هعمل ملخص صغير لانواع الفلترات

اول شيئ معنى الفلتر بيكون وظيفته فى الدائرة السماح بمرور اشارة معينة الى الحمل ومنع باقى الاشارات وهذا حسب نوع الفلتر نفسه

هذا المنع قد يكون مباشر مثل ماتضع بلوك من الخرسانة امام سيارات لتمنعها من المرور

او غير مباشر بانك تعمل للسيارات دى طريق فرعى بحيث تمنع وصولها الى المدينة الرئيسية ( الحمل) وتخليها ترجع تانى كما جاءت

ى الكهرباء البلوك الخرسانى هو المقاومة الكبيرة يعنى تخلى عنصر الكترونى يسد الطريق امام التيار وكانه مقاومة كبيرة يمحى التيار تماما او يضعفه بدرجة كبيرة

اما الطريق الفرعى بانك تضع مقاومة صغيرة فى طريق التيار تاخذه الى الارضى كانك بتعمل له اغراء وبكده تمنع وصوله الى الحمل او الخرج

الحكاية دى بنعملها بطريقتين
اما باستخدام مكثف ومقاومة
او باستخدام ملف ومقاومة او مكثف وملف معا


اولا : سنستخدم المكثف والمقاومة مرة لمنع الترددات العالية ومرة لمنع الترددات المنخفضة


low pass filter :

بيقصد هنا امرار الترددات المنخفضة ومنع الترددات العالية واسم الفلتر دايما بيدل على نوع التردد الذى يسمح بمروره فلما نقول فلتر تردد منخفض يعنى بيمرر التردد المنخفض ويمنع باقى الترددات


اول شيئ المكثف متى يصبح ذو ممانعة عالية ومتى يكون ذو ممانعة منخفضة ؟


Xc = 1 /2c

من المعادلة السابقة لاحظ شيئ مهم
السعة بالفاراد دايما بتكون عشرة اس ناقص رقم يعنى لما تطلع فوق فى المقام هتكون رقم كبير
وعليه كلما صغرت سعة المكثف زادت الممانعة

ولان التردد بيكون فى البسط يعنى بينقسم عليه السعة فكلما زاد التردد قلت الممانعة

وكلما قل التردد زادت الممانعة
وعليه فممانعة المكثف او مقاومته بتكون كبيرة فى حالة تردد البيت
وتكون صغيرة فى حالة الترددات العالية بالكيلو هيرتز

عاوزين نمنع الترددات العالية من الوصول الى الحمل او المقاومة

ابسط حاجة المكثف بيكون مقاومته صغيرة جدا عند الترددات العالية فنخليه يعمل طريق فرعى للترددات العالية ويرجع للخلف دور يعنى نضعه على التوازى مع الحمل حتى يمر فيه الترددات العالية وبكده يكون المكثف وقتها مقاومته صغيرة جدا فيمر فيه التيار ولايذهب الى الحمل

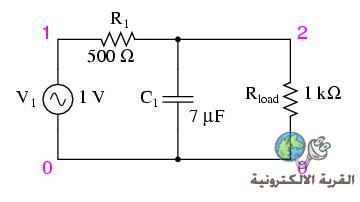

كما فى الصورة





بكده الترددات المنخفضة هتمر عبر المقاومة 500 اوم الى مقاومة الحمل واحد كيلو
ولن تنجذب الى المكثف لان المكثف هيعمل عليها خرسانة مسلحة وده المطلوب انه مايرجعها كما جاءت وانما يرجع الترددات العالية فقط


هنشوف لو غيرنا وضع المكثف وجعلناه على التوالى مع الاشارة
ماذا يحدث؟




المكثف كما قلنا خرسانة مسلحة مع الترددات المنخفضة وبيرحب جدا بالترددات العالية ويقولها طريقك اخضر اتفضلى

يبقى الشكل ده عبارة عن فلتر للترددات العالية يعنى يسمح لها بالوصول الى المقاومة R

وهذا مايسمى بفلتر الترددات العالية باستخدام مكثف
high pass filter

استخدام الملف بدل المكثف


دائما تجد الملف عكس المكثف كما سترى فالملف يعمل بلوك خرسانى على الترددات العالية لان ممانعته ليس فيها بسط ومقام وانما التردد بيتناسب طردى على طول مع الممانعة فلو زاد التردد زادت الممانعة ولو قل التردد قلت الممانعة


Xl =2L

وعليه لو عاوزين نعمل فلتر ترددات منخفضة يعنى يمرر الترددات المنخفضة ويمنع العالية


low pass filter





على طول طالما ترددات منخفضة تمر يبقى الملف يتحط فى طريقها مباشر يعنى على التوالى معاها لانه هتكون ممانعته لها قليلة وهيقولها اتفضلى طريقك زراعى

اما الترددات العالية فيهعملها بلوك خرسانى ويخنقها Xl =2fl

high pass filter





هنا الترددات العالية داخله زى الصاروخ ومش عاوزه اى حاجة فى طريقها فنشيل خالص البلوكات بتاع الملف ونحطها فى الطريق الفرعى

ليه نحطها فى الطريق الفرعى؟

عشان تجذب الترددات المنخفضة وترجعها تانى الى المصدر كما جاءت لاننا لسنا بحاجة اليها


طيب واحد يقول ايه حكاية الطريق الفرعى ده؟

الطريق الفرعى بالنسبة للتيار لما بيكون امامه مقاومتين بيتفرع فيهم فبيختار اصغرهم مقاومة ويمر منها اكتر

عشان كده لما نخط المكثف او الملف فى الطريق الفرعى لازم نراعى النقطة دى ان يكون ممانعتهم اقل بكتير من ممانعة الحمل حتى ينجذب التيار لهم ويرجع كما جاء

المرة الجاية هتكلم عن نوع مزدوج للاتنين اسمه band pass filter

[نايف نظمي]

السلام عليكم ورحمة الله وبركاتة

اجا في وقـــــــتــــــــــــة

مشكوووووووووور اخي الكريم وننتظر المزيد



جزاك الله خير الدنيا والاخرة

[ahmed115]

السلام عليكم

من اهم استخدامات الفلتر تجده فى دوائر الرنين فى الراديو او منتخب القنوات فى التليفزيون حيث بتختار التردد الذى يعجبك بتحريك مقلب القنوات او المحطات

وايضا بيستخدم فى مع السماعات الاستيريو حيث تستطيع اختيار ترددات صوتية منخفضة او مرتفعة حسب الحاجة
فلو وضعت ملف قبل السماعة ستسمح للاصوات المنخفضة بالمرور وتمنع الاصوات الصاخبة التى لها تردد عالى مثل الموسيقى مثلا
ولو وضعت مكثف قبل السماعة ستعمل العكس اى تسمح بمرور الترددات العالية وتمنع المنخفضة من الوصول الى السماعة
وفى دوائر الكروز اوفر يمنع مرور ترددات ايضا الى السماعة ويسمح لاخرى بالمرور

ونفس الشيئ الاكواليزر بيقوم بنفس العملية حيث يسمح بمرور حزمة من الترددات او الاصوات التى ترغب فيها
وكذلك فى المكبر نفسه يوضع الفلتر للسماح بمرور ترددات معينة لتكبيرها ويحجز الغير مرغوب فيها

وكذلك فى دوائر الباور سبلاى يوضع الفلتر بعد دائرة التقويم لكى يعمل على تنعيم الموجات ويجعلها شبه مستمرة

تكلمنا عن دوائر فلتر للمكثف مع مقاومة او ملف مع مقاومة وعموما يفضل دوائر الفلتر للمكثف نظرا لصغر حجمه ورخص تمنه ونقاوة ممانعته اى لايوجد بها مقاومة اومية مثل الملف الذى ياخذ حجم كبير فى الدائرة علاوة على عدم نقاوة ممانعته التى تخلف مقاومة اومية تعمل على اضعاف الاشارة ثم المجال المغناطيسى الذى يسببه مرور التيار فى الملف واضراره معروفه

يفضل فلتر الملف فى دوائر الباور سبلاى نظرا لانه يزيل التموجات المتخلفة من دائرة التقويم ويعمل على اضعافها بينما يمرر التيار المستمر بسهولة
وايضا فلتر الترددات المنخفضة بواسطة المكثف يعمل على وجود مقاومة كبيرة فى الدائرة تضعف التيار بينما الملف عند الترددات المنخفضة تكون مقاومته منخفضة جدا

ظاهرة يجب ملاحظتها

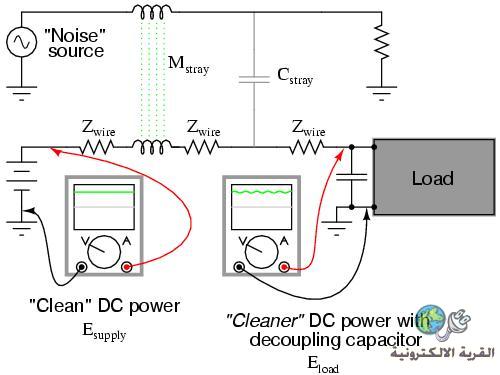

يجب عدم وضع كابل يحمل تيار متردد بجوار كابل ( سلك) للتيار المستمر وذلك لانتقال المجال المغناطيسى من دائرة التيار المتردد لاى دائرة التيار المستمر مما يسبب تشويه لموجة التيار المستمر كما هو واضح فى الصورة
ونفس الشيئ وجود الكابلين بجوار بعضهما يعملان كانهما مكثف تؤثر سعته على دائرة التيار المستمر مما يؤثر فى نقاء الاشارة الذاهبة الى الحمل كما هو واضح فى الصورة

نقطة اخيرة تسمى تردد القطع سواء فى حالة الفلتر للترددات العالية او المنخفضة

As with low-pass filters, high-pass filters have a rated cutoff frequency, above which the output voltage increases above 70.7% of the input voltage. Just as in the case of the capacitive low-pass filter circuit, the capacitive high-pass filter's cutoff frequency can be found with the same formula:

تردد القطع هو التردد الذى عنده جهد الخرج =
70.7% من جهد الدخل واعلى هذا التردد جهد الخرج او الحمل بيكون اعلى من تلك النسبة المئوية والعكس صحيح

وتردد القطع هذا بيكون عندما : Fc = 1/2RC

اى عندما تتساوى ممانعة المكثف مع مقاومة الحمل

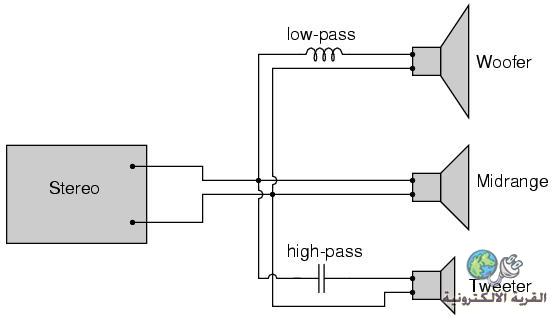

وهذه الصورة تعطى مثال لاستخدام النوعين من الفلتر فى دوائر الاستيريو



احياننا نحتاج الى فلتر يكون مزيج من فلتر الترددات المنخفضة والعالية اى يمرر الترددات التى بين الاتنين الى السماعة ويمنع الترددات المنخفضة جدا والعالية جدا من الوصول اليها حتى لتضيع طاقة مستهلكة بدون الحاجة اليها على هيئة اصوات لانود سماعها

وعليه نحن بحاجة الى هذا الفلتر الجديد الذى يسمى :
band-pass filter

[ahmed115]

المشاركة الأصلية كتبت بواسطة نايف نظمي

السلام عليكم ورحمة الله وبركاتة

اجا في وقـــــــتــــــــــــة

مشكوووووووووور اخي الكريم وننتظر المزيد



جزاك الله خير الدنيا والاخرة

جزاك الله انت كل الخير لان مناقشتى معاك بصراحة افادتنى جدا وفهمت حاجات اول مرة افهمها

[ahmed115]

Band-pass filters

كما قلنا هو مزيج من المرشحين او الفلترين واحد يحجز الترددات العالية جدا
والتانى يحجز الترددات المنخفضة جدا

والرسم بيوضح الفكرة



حيث نلاحظ فى الصورة ان:
الفلتر الاول من النوع المنخفض يعنى بيمرر الترددات المنخفضة ويمنع الترددات العالية جدا

بعدين تدخل الاشارة على الفلتر التانى من النوع العالى اى بيمرر الترددات العالية ويمنع الترددات المنخفضة جدا

وعليه فهذا المزج للفلترين جعلنا نسمح بمرور الاشارات التى ليست منخفضة جدا او التى ليست عالية جدا

وكما قسمنا انواع الفلتر المنخفض والعالى بملف ومكثف ايضا سنقسم
band-pass filter باستخدام مكثفين وباستخدام ملفين

النوع الاول : Capacitive band-pass filter



هنلاحظ هنا فى الصورة ان المكثف التوازى اى الاول هيمرر كل الترددات العالية جدا الى الارض يعنى لن تصل للحمل
بينما المكثف الثانى على التوالى مع الاشارة سيمنع الترددات المنخفضة جدا من الوصول الى الحمل

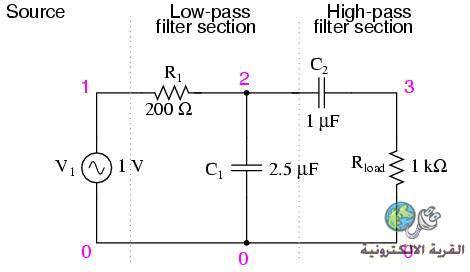

وحاول تنفيذ هذا الفلتر عمليا على برنامج المحاكاة بتلك القيم:

capacitive bandpass filter
v1 1 0 ac 1 sin
r1 1 2 200
c1 2 0 2.5u
c2 2 3 1u
rload 3 0 1k
.ac lin 20 100 500
.plot ac v(3)
.end

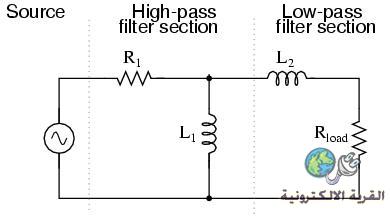

النوع الثانى باستخدام الملف :Inductive band-pass filter.



ولاحظ فى الرسم ان الفلتر الاول على التوازى هتمر منه كل الترددات المنخفضة جدا لانه لايمثل مقاومة لها فتمر بسهولة اما باقى الترددات العالية فتذهب ناحية الملف التانى

عند وصول الاشاراة ذات الترددات المختلفة اليه فيعمل بلوك على الترددات العالية جدا ويمرر باقى الترددات وبكده قدرنا نوسع نطاق الترددات التى تسمح بمرورها الدائرة كما فى دوائر الصوت التى تحتاج الى مرور نطاق اوسع من الترددات المختلفة الى السماعة بدلا من استخدام فلتر واحد ذو تردد محدود

وكما قلنا سابقا لايفضل هذا النوع من الفلترات ذات الملف ويفضل الفلترات ذات المكثف نظرا لان الملف له مقاومة اومية تعمل فقد فى الدائرة علاوة على حجمه وارتفاع سعره بالنسبة للمكثف وتخزينه طاقة مغناطيسية قد تؤثر على القطع الالكترونية المجاورة

من عيوب هذه النوعية من المرشحات او الفلترات انه فى حالة اختيار باند باس فلتر فانه يؤثر على قيمة الفولت ويجعلها لاتزيد عن 59 فى المية وعليه هناك طريقة للعمل مع الباند باس قلتر بدون تضحية من شدة الاشارة

وهذا ماساوضحه المرة القادمة باذن الله
