كيف اوصل السماعات

[noor1144]

عندي 6 سماعات كل سماعة 8 اوم

وعندي جهاز تكبير صوت به مخرجين للمخرج الواحد 8 اوم

واريد ان اوصل به 6 سماعات

حاولت اجعل ممانعة السماعات تناسب الجهاز نجحت فقط ب اربع سماعات وبقي سماعتين فقط مش عارف كيف اوصلهم

يرجى الوضيع لملائمة الممانعة
اما الوات فليس سؤالي به
وشكرا

[ahmed115]

لو قدرة مخرج واحد يتحمل الست سماعات كلهم اربط بالشكل ده
ولاتنسى ان القدرة هى محموع القدرات سواء توالى او توازى
ولو كانت قدرة المكبر اقل من قدرة السماعات هتشتغل عادى السماعات بس طبعا بقدرة اقل

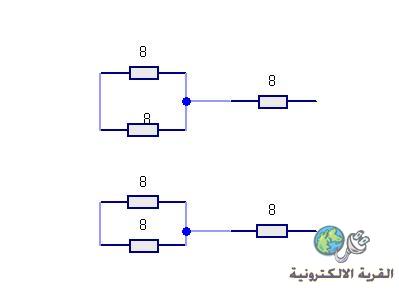

كما ترى فى الصورة سماعتان 8توازى مجموعهم 4 اوم
مع 8 اوم توالى يبقى مجموعهم 12 اوم على التوازى تانى مع 8 اوم يعطيك 4.8 اوم
تربطهم توالى تانى مع محصلة اتنين توازى (4 اوم)

يبقى الناتج كله 4.8+4 =8.8 اوم
وده حمل كويس جدا على مخرج واحد او تاخد موجب من مخرج والسالب من المخرج التانى

ملحوظة : لاتنسى توزيع التيار فلابد ان تتحمل السماعة هذا التيار

[ahmed115]

المشاركة الأصلية كتبت بواسطة noor1144

عندي 6 سماعات كل سماعة 8 اوم

وعندي جهاز تكبير صوت به مخرجين للمخرج الواحد 8 اوم

واريد ان اوصل به 6 سماعات

حاولت اجعل ممانعة السماعات تناسب الجهاز نجحت فقط ب اربع سماعات وبقي سماعتين فقط مش عارف كيف اوصلهم

يرجى الوضيع لملائمة الممانعة
اما الوات فليس سؤالي به
وشكرا

يعنى هيكون على كل مخرج 12 اوم
اهم شيئ مايكون كل مخرج عليه مقاومة اقل من 8 اوم
وعلى فكرة طالما المكبر 8 اوم يبقى كل مخرج 8 اوم يعنى مش بنقسم على اتنين

وخد الموقع ده رائع ولا فى الاحلام

http://www.bcae1.com/spkrmlti.htm

وده للحساب
http://www.about-guitar-amps.com/spe...alculator.html

[noor1144]

جزاك الله خيرا

ملحوظة : لاتنسى توزيع التيار فلابد ان تتحمل السماعة هذا التيار

وضحلي هذه النقطة اكثر رجااااء

وياريت تذكرني بقانون توصيل المقاومات على التوازي ( المعادله )

انا حاولت احسب معك الطريقة الاولى ولكن ماعرفت
كيف طلعت معك هذا الناتج ؟
خلينا نحسبها مع بعض
بالتفصيل الممل
انتا وصلت سماعتين على التوازي 8 اوم النتاتج هو 4 اوم
وبعدين وصلت سماعتين على التوالي الناتج هو 16 اوم
ومن ثم وصلتهم مع بعض هنا انا مافهمت الناتج الي طلع معك
ياريت تكتب لي المعادله
وتبسط اكثر
لانه حصل عندي تشويش

وجزاك الله اعلى درجات الجنه ورزقك الاخلاص في القول والعمل
وشكرا لسرعه ردك

[ahmed115]

سلام عليكم يانور

وضحلي هذه النقطة اكثر رجااااء

يعنى سماعة مثلا قدرتها 16 وات ومقاومتها 8 اوم يبقى اقصى تيار تتحمله من قانون القدرة هو الجذر التربيعى ل 16/5 = جذر 2 = 1.4 امبير
لما تركبها سواء على التوالى او التوازى بتشوف التيار الذى سيمر فيها كام وتقارنه مع اقصى تيار تتحمله

وياريت تذكرني بقانون توصيل المقاومات على التوازي ( المعادله )

انا الموقع الذى اعطيته لك بيحسب لك الوازى لسماعتين او ثلاثة او اربعة انت اكتب الاوم للسماعة وهو يحسبه لك

عموما القانون هو:

R1+1/R2+1/R3=1/R

مش عارف اكتب المعادلة بس عموما المقاومة الاولى المفروض تبقى كسر نفس المقاومة التانية

يعنى القانون بقول ان واحد على القاومة الكلية = واحد على المقاومة الاولى + واحد على المقاومة التانية + واحد على المقاومة الثالثة وهكذا

انا حاولت احسب معك الطريقة الاولى ولكن ماعرفت
كيف طلعت معك هذا الناتج ؟
خلينا نحسبها مع بعض
بالتفصيل الممل

ماشى

انتا وصلت سماعتين على التوازي 8 اوم النتاتج هو 4 اوم

صح

وبعدين وصلت سماعتين على التوالي الناتج هو 16 اوم
ومن ثم وصلتهم مع بعض هنا انا مافهمت الناتج الي طلع معك
ياريت تكتب لي المعادله

غلط

اتنين على التوازى مع واحدة على التوالى بعدين الكل على التوازى مع واحدة بعدين الناتج على التوالى مع دائرة اتنين تواوزى

ابدا من على الشمال "
من فوق اتنين توازى = 4 اوم

مربوطين مع واحده 8 توالى يبقى الناتج = 12 اوم
الناتج 12 ده مربوط توازى مع 8 اوم الناتج له = 4.8 اوم

4.8 اوم اعتبرهم مقاومة واحدة مربوطة مع دائرة مقاومتين توازى (4 اوم )
يبقى الناتج الكلى 4.8 توالى مع 4 اوم = 8.8 اوم

وجزاك الله اعلى درجات الجنه ورزقك الاخلاص في القول والعمل
وشكرا لسرعه ردك

جزاك الله كل خير

[ahmed115]

اتبع الاسهم وهتبين لك حسب الاسهم
ابدا من اليسار الى ان تنتهى

88=4+8=128= 4.8+(88) =4.8+4=8.8

توازى
+ توالى

[noor1144]

اخي اثناء التجول في المنتدى وجدت هذه المعادله في التوازي

Rt= (R1*R1)/ (R1+R)

يعني اذا اردنا ان نطبق المعادله يكون الناتج
12*12 / 8+12 = 7.2
؟؟؟؟؟؟
انا حسبت جزء واحد فقط وليس الكل
والجزء هو
12
و 8
وال 12 هي كما قلت
4 +8 =12
والثمانية المتوازية
الجزء الشمال فقط

[ahmed115]

يانور انت لم تقرأ صح انت متلخبط بس
هو نفس القانون الذى كتبته انا 1 /R1
+1/R2
=1/R
وهو نفسه لما توحد المقامات يبقى = R1*R2 على R1 +R2
يعنى

: المقاومة الكلية = شرطة كسر

فوق المقاومة الاولى مضروبة فى المقاومة التانية
تحت المقاومة الاولى + المقاومة التانية

انت ضارب المقاومة فى نفسها وده غلط

لما يكون عندى مقاومتين 12 و 8 توازى ونطبق القانون
المقاومة الكلية = 12*8/12+8 =96/20= 4.8 اوم

وهنا شرح للتوصيل توالى وتوازى فى القرية

http://www.qariya.com/electronics/r_con.htm
